Instruc ţ iuni de utilizare SIPLACE Seria X Sarcinile ma ş inii Începând cu versiunea software SR.70x.xx Parcarea ş i evacuarea c ă rucior ului cu componente la sta ţ ia de andocare Edi ţ ia 01/2011 350 → Introduce ţ i c…
Instrucţiuni de utilizare SIPLACE Seria X
Începând cu versiunea software SR.70x.xx Sarcinile maşinii
Ediţia 01/2011 Parcarea şi evacuarea căruciorului cu componente la staţia de andocare
349
5.16 Parcarea şi evacuarea căruciorului cu componente
la staţia de andocare
5

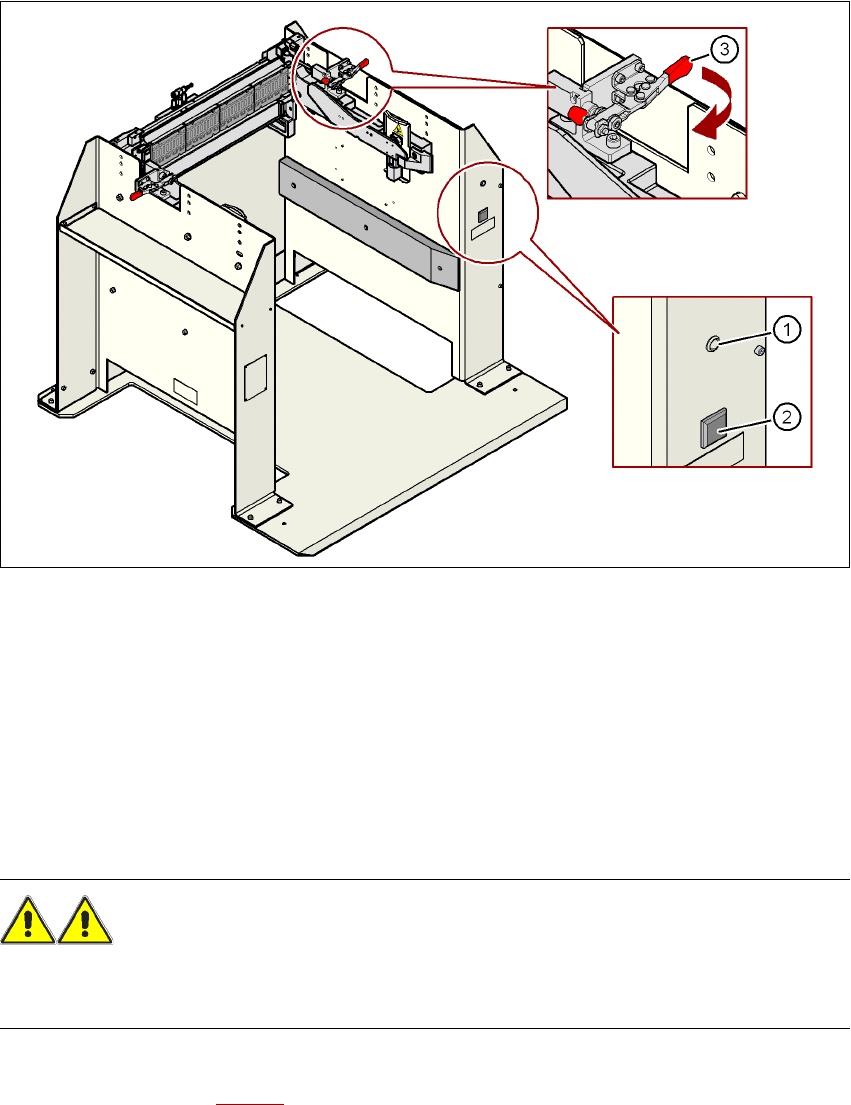

Fig. 5.16 - 1 Căruciorul cu componente al seriei X - rabatarea mânerelor în jos
(1) Lampă de control pentru alimentarea de la reţea
(2) Buton pentru blocarea şi deblocarea tuturor modulelor alimentatoare de pe căruciorul cu
componente
(3) Întinzător orizontal pentru fixarea mesei componentelor - manetă în poziţia "închis"
5
5.16.1 Parcarea căruciorului cu componente SIPLACE Seria X la staţia de andocare
AVERTIZARE 5
→ În timpul parcării nu introduceţi mâna în spaţiile dintre căruciorul cu componente şi staţia de
andocare.
→ Deschideţi simultan cele două întinzătoare orizontale, acţionându-le în direcţia indică de să-
geată (poz. 3 în fig. 5.16 - 1
).
Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Parcarea şi evacuarea căruciorului cu componente la staţia de andocare Ediţia 01/2011
350
→ Introduceţi cu atenţie căruciorul cu componente în staţia de andocare. Masa componentelor
va fi astfel ridicată.
→ Aveţi grijă la căruciorul cu componente, ca acesta să fie aşezat complet pe placa de bază a
staţiei de andocare.
→ Închideţi simultan cele două întinzătoare orizontale (poz. 3 în fig. 5.16 - 1
, pagina 349).
Masa componentelor este ridicată şi blocată în poziţia finală.
→ Cu ajutorul butonului (poz. 2 în fig. 5.16 - 1
, pagina 349) pot fi deblocate sau blocate toate
modulele alimentatoare de pe masa componentelor.
5.16.2 Evacuarea căruciorului cu componente SIPLACE Seria X de la staţia de
andocare
AVERTIZARE 5
→ În timpul evacuării nu introduceţi mâna în spaţiile dintre căruciorul cu componente şi staţia de
andocare.
→ Deschideţi simultan cele două întinzătoare orizontale (poz. 3 în fig. 5.16 - 1
, pagina 349).
Masa componentelor este coborâtă.
→ Extrageţi acum căruciorul cu componente din staţia de andocare.
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
351
6 Extensiile staţiei
6.1 Schimbător de pipete
Cu ajutorul schimbătoarelor de pipete este posibilă o creştere foarte substanţială a flexibilităţii ca-
petelor de plantare în vederea prelucrării diverselor tipuri de componente. Dacă este necesară o
schimbare a pipetelor din cauza programului de plantare, capul de plantare va depune automat
vechea pipetă în locaşul pipetei şi va prelua noua pipetă. În plus, pipetele speciale destinate ve-
rificării vacuumului pot fi schimbate rapid.
Preluarea pipetelor dintr-un schimbător de pipete este semnificativ mai precisă şi mai rapidă decât
s-ar putea realiza manual. Pentru procesul de plantare a componentelor de dimensiuni mici este
indispensabil ca excentricitatea radială la rotaţia pipetei să fie minimă.
6.1.1 Schimbătorul de pipete pentru SIPLACE SpeedStar
Cod articol 00119715-xx Schimbător de pipete seria X, C&P20
6
Fig. 6.1 - 1 Schimbătorul de pipete pentru SIPLACE SpeedStar
