Instrucţiuni de utilizare SIPLACE Seria X
Sarcinile maşinii Începând cu versiunea software SR.70x.xx
Parcarea şi evacuarea căruciorului cu componente la staţia de andocare Ediţia 01/2011
350
→ Introduceţi cu atenţie căruciorul cu componente în staţia de andocare. Masa componentelor
va fi astfel ridicată.
→ Aveţi grijă la căruciorul cu componente, ca acesta să fie aşezat complet pe placa de bază a
staţiei de andocare.
→ Închideţi simultan cele două întinzătoare orizontale (poz. 3 în fig. 5.16 - 1
, pagina 349).
Masa componentelor este ridicată şi blocată în poziţia finală.
→ Cu ajutorul butonului (poz. 2 în fig. 5.16 - 1
, pagina 349) pot fi deblocate sau blocate toate
modulele alimentatoare de pe masa componentelor.
5.16.2 Evacuarea căruciorului cu componente SIPLACE Seria X de la staţia de
andocare
AVERTIZARE 5
→ În timpul evacuării nu introduceţi mâna în spaţiile dintre căruciorul cu componente şi staţia de
andocare.
→ Deschideţi simultan cele două întinzătoare orizontale (poz. 3 în fig. 5.16 - 1
, pagina 349).
Masa componentelor este coborâtă.
→ Extrageţi acum căruciorul cu componente din staţia de andocare.
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
351
6 Extensiile staţiei
6.1 Schimbător de pipete
Cu ajutorul schimbătoarelor de pipete este posibilă o creştere foarte substanţială a flexibilităţii ca-
petelor de plantare în vederea prelucrării diverselor tipuri de componente. Dacă este necesară o
schimbare a pipetelor din cauza programului de plantare, capul de plantare va depune automat
vechea pipetă în locaşul pipetei şi va prelua noua pipetă. În plus, pipetele speciale destinate ve-
rificării vacuumului pot fi schimbate rapid.
Preluarea pipetelor dintr-un schimbător de pipete este semnificativ mai precisă şi mai rapidă decât
s-ar putea realiza manual. Pentru procesul de plantare a componentelor de dimensiuni mici este
indispensabil ca excentricitatea radială la rotaţia pipetei să fie minimă.
6.1.1 Schimbătorul de pipete pentru SIPLACE SpeedStar
Cod articol 00119715-xx Schimbător de pipete seria X, C&P20
6

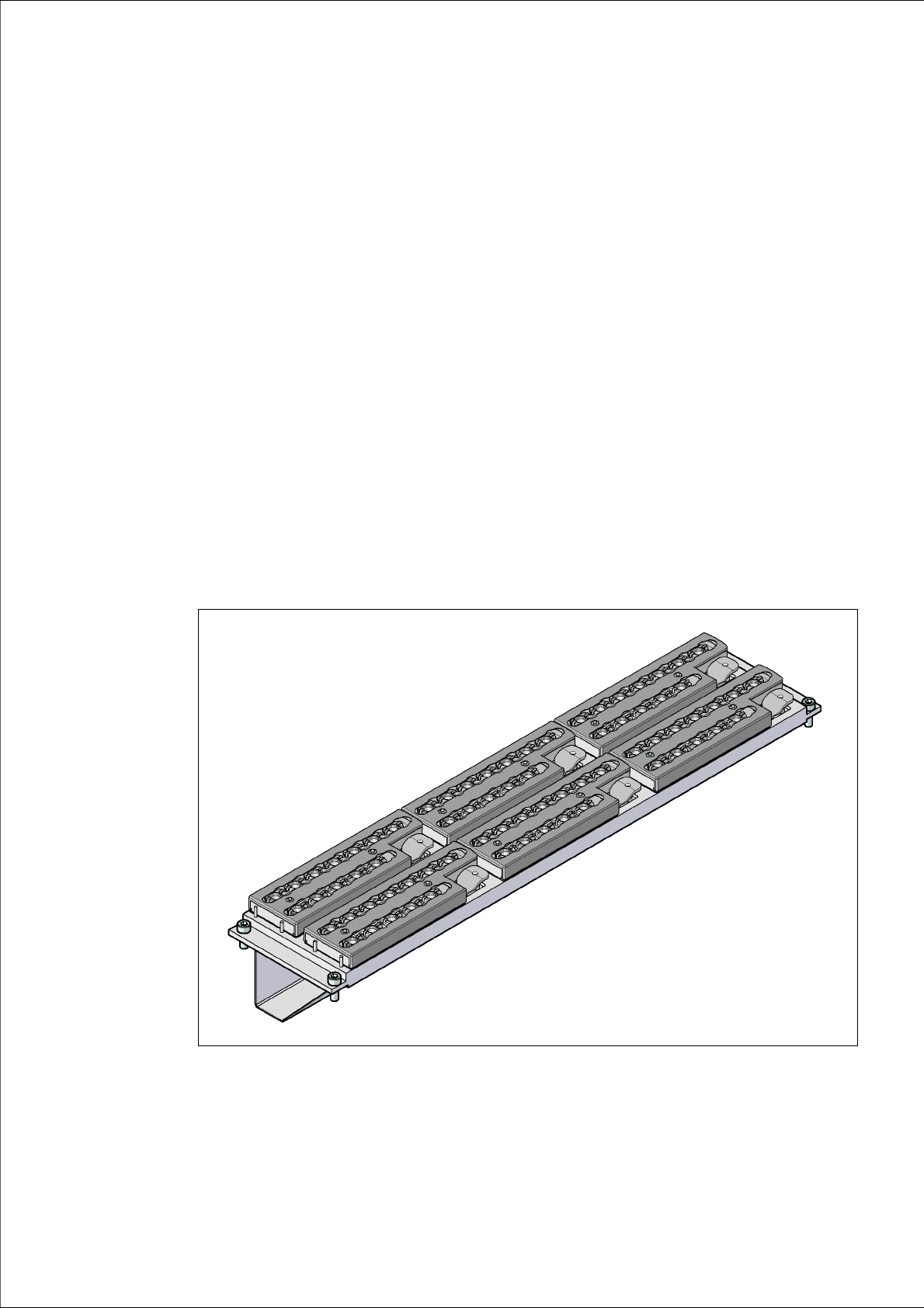

Fig. 6.1 - 1 Schimbătorul de pipete pentru SIPLACE SpeedStar
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
352
6.1.1.1 Descriere
Acest schimbător de pipete are o capacitate de 6 magazii a câte 12 locaşuri pentru pipete. Maga-
ziile sunt aşezate pe suport comun. Acestea sunt centrate cu două ştifturi cilindrice şi fixate cu
4 butoane de retenţie. Poziţia exactă este determinată prin două repere de ajustare aplicate pe
fiecare magazie. Poziţia corectă a magaziilor pe corpul de bază al schimbătorului de pipete este
monitorizată prin microîntrerupătoare, pentru a evita o coliziune a capului de plantare cu o even-
tuală magazie ridicată. Toate locaşurile magaziilor trebuie să fie ocupate, deoarece circuitul de
siguranţă va opri automatul în cazul unor magazii lipsă sau poziţionate incorect. La staţia instalată
a pipetelor este posibilă depunerea componentelor de către pipetele capului SpeedStar precum
şi extragerea şi eliminarea pipetelor.
INDICAŢIE 6
Acest schimbător de pipete poate fi utilizat numai în combinaţie cu capul SpeedStar.
6.1.1.2 Date tehnice
6
6.1.1.3 Poziţia schimbătorului de pipete pentru capul SIPLACE SpeedStar la
automatele X4I
La locaţiile 1, 2, 3 şi 4 poate fi instalat câte un schimbător de pipete pentru capul SpeedStar
(poz. 1 în fig. 6.1 - 2
, pagina 353).
Pentru plantatorul de componente electronice rezultă astfel următoarea configuraţie de schimbă-
toare de pipete:
6
Schimbătorul de pipete pentru SIPLACE SpeedStar
Dimensiuni (lungime x lăţime x înălţime) 449 x 94,5 x 79 mm³
Număr de locaşuri pentru pipete 72
Număr de magazii pentru pipete 6
Tipuri de pipete 10 xx, 11 xx, 12 xx
Durată de schimbare a pipetelor cca. 2 s per pipetă
Racord de aer comprimat 0,48 MPa (4,8 bar)
Locaţia
Număr de magazii
pentru pipete
Număr de magazii
pentru pipete de rezervă
Număr de locaşuri
pentru pipete
16 - 72
2 4 2 48 (+ 24 în rezervă)
36 - 72
4 4 2 48 (+ 24 în rezervă)
