6.1.1.7 Montare
Schimbătoarele de pipete de la automatele X4I (vezi fig. 6.1 - 2, pagina 353) şi schimbătoarele de
pipete "Rândul 1" de la automatele X4, X3 şi X2 (vezi fig. 6.1 - 3
, 6.1 - 4 şi 6.1 - 5 de la pagina
354
) sunt fixate fiecare la dispozitivul de tracţiune a căruciorului cu componente. La automatele
SIPLACE X4, X3 şi X2 poate fi instalat un al doilea schimbător de pipete. Pentru acest schimbător
de pipete "Rândul 2" există un set de montaj. Acesta este compus din dispozitivul de tragere şi
recipientul de evacuare a pipetelor (vezi secţiunea 6.1.1.11
, pagina 361).
6
Fig. 6.1 - 6 Poziţia de montaj
(1) Latura înclinată este orientată în direcţia dispozitivului de tracţiune a căruciorului cu compo-
nente
(2) Latura perpendiculară este orientată în direcţia transportorului de PCB-uri
→ Orientaţi schimbătorul de pipete astfel încât latura oblică să fie orientată spre dispozitivul de
tracţiune a căruciorului cu componente.
AVERTIZARE 6
–Instalaţi pentru fiecare cap de plantare numai schimbătorul de pipete corespunzător. În cazul
unor amestecării configuraţiilor există pericol de coliziune cu capul!
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
358
6.1.1.8 Indicaţii de operare
→ Atunci când umpleţi o magazie pentru prima dată cu un anumit tip de pipete, marcaţi-o cu o
etichetă.
INDICAŢIE 6
Umpleţi magaziile în exteriorul maşinii şi schimbaţi întotdeauna doar magazii integrale. 6
→ Deschideţi placa de blocare şi introduceţi pipetele în locaşurile pipetelor.
→ Închideţi placa de blocare pentru a preveni căderea pipetelor din magazii.
ATENŢIE 6
Magaziile pot fi umplute numai după ce toate pipetele aflate la capul Collect&Place au fost
reaşezate în magaziile lor. 6
INDICAŢIE 6
Evitaţi căderea componentelor pe magazii. Aceasta poate conduce la înţepenirea plăcii de
blocare. Curăţaţi aşadar în mod regulat magaziile şi locaţiile libere.
→ Programarea schimbătorului de pipete este descrisă în instrucţiunile de utilizare SIPLACE Pro.
6.1.1.9 Schimbarea magaziei
→ Apăsaţi pârghia (poz. 1 în fig. 6.1 - 7, pagina 356) pentru a elibera magazia din sferele butoa-
nelor de retenţie (poz. 5 în fig. 6.1 - 7
, pagina 356). Ridicaţi magazia de pe suport.
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
359
AVERTIZARE 6
O pârghie (poz. 1 în fig. 6.1 - 7
) care se ridică deasupra nivelului magaziei poate conduce la coli-
ziuni ale capului de plantare. Aveţi grijă aşadar ca pârghiile să nu se ridice peste nivelul magazi-
ilor.
6

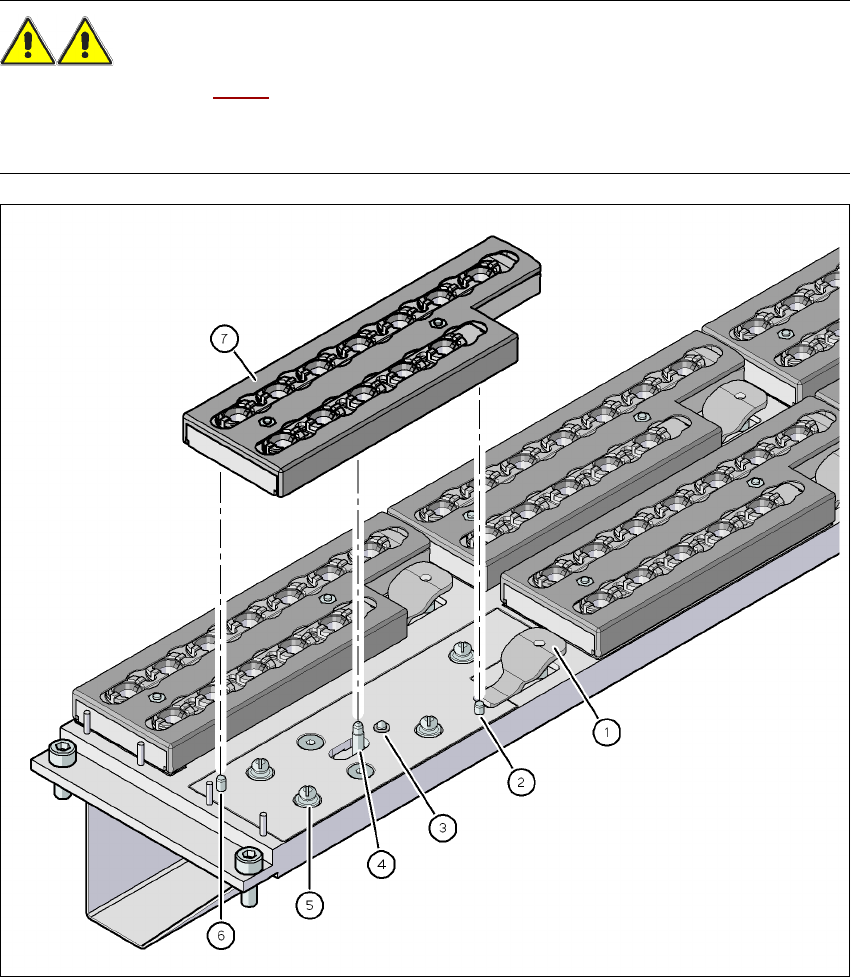

Fig. 6.1 - 7 Schimbătorul de pipete pentru SIPLACE SpeedStar - schimbarea magaziei
(1) Pârghie pentru ridicarea magaziei
(2) Ştift cilindric, se angrenează în orificiul magaziei
(3) Ştift elastic pentru declanşarea microîntrerupătorului
(4) Ştiftul mecanismului de culisare, deplasează placa de blocare
(5) Sfera butonului de retenţie
(6) Ştift cilindric, se angrenează în orificiul alungit al magaziei
(7) Placă de blocare în poziţia "Magazie blocată"
