Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE Seria X Schimb ă tor de pipete Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 362 6.1.2 Schimb ă torul de pipete pentru SIPLACE MultiSt ar ş i SpeedS ta…
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
361
6.1.1.11 Schimbătorul de pipete "Rândul 2" pentru capul SpeedStar
Cod articol 00119716-xx Schimbător de pipete 2, seria X, C&P20
Schimbătorul de pipete "Rândul 2" poate fi instalat la următoarele locaţii:
Automatul X4: Locaţiile 1, 2, 3 şi 4 (vezi fig. 6.1 - 3
, pagina 354)
Automatul X3: Locaţiile 1, 3 şi 4 (vezi fig. 6.1 - 4
, pagina 355)
Automatul X2: Locaţiile 1 şi 3 (vezi fig. 6.1 - 5
, pagina 356)
Pachetul de echipare ulterioară conţine, pe lângă schimbătorul de pipete, un set de montaj.
6
Fig. 6.1 - 9 Set de montaj pentru schimbătorul de pipete "Rândul 2"
6
6
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
362
6.1.2 Schimbătorul de pipete pentru SIPLACE MultiStar şi SpeedStar
Cod articol 00119741-xx Schimbător de pipete CPP, seria X
6

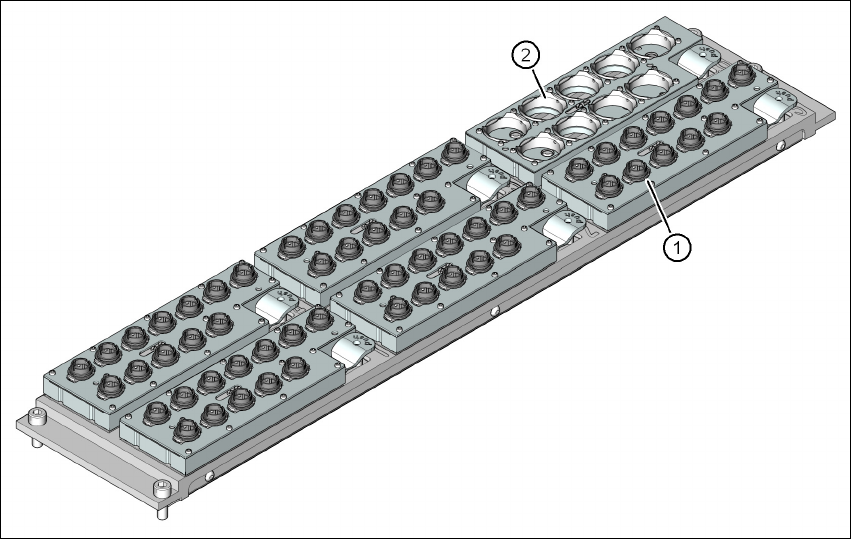

Fig. 6.1 - 10 Schimbătorul de pipete pentru SIPLACE MultiStar şi SpeedStar
(1) Magazie de pipete pentru pipete 20xx
(2) Magazie de pipete pentru pipete 28xx
6.1.2.1 Descriere
Acest schimbător de pipete poate fi utilizat atât pentru capul CPP cât şi pentru capul C&P20.
Aceste magazii sunt aşezate pe o placă suport comună, sunt centrate cu două ştifturi cilindrice şi
fixate cu 4 butoane de retenţie. Poziţia exactă este determinată prin două repere de ajustare apli-
cate pe fiecare magazie. Poziţia corectă a magaziilor pe placa suport a schimbătorului de pipete
este monitorizată prin microîntrerupătoare, pentru a evita o coliziune a capului de plantare cu o
eventuală magazie ridicată. Toate cele 6 locaşuri ale magaziilor trebuie să fie ocupate, deoarece
circuitul de siguranţă va opri automatul în cazul unor magazii lipsă sau poziţionate incorect. În
plus, schimbătorul de pipete identifică pe baza codificării magaziilor de pipete, dacă este vorba
despre o magazie de pipete 20xx sau o magazie de pipete 28xx pentru capul CPP, sau despre o
magazie 10xx pentru capul C&P20.
Dacă se utilizează un cap SpeedStar, nu este permisă utilizarea unor magazii de pipete pentru
capul MultiStar.
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
363
Staţia pipetelor este disponibilă în două variante de execuţie, una pentru SIPLACE X4/X3/X2 şi
una pentru SIPLACE X4I. La staţia pipetelor este posibilă suflarea componentelor de pe pipetele
capului MultiStar respectiv SpeedStar. Atât pipetele capului MultiStar cât şi cele ale capului
SpeedStar pot fi extrase acolo şi eliminate în recipientul pentru rebuturi.
Tab. 6.1 - 1 Configuraţii pentru schimbătorul de pipete CPP
6
6
6
Magazia de pipete pentru pipete 20xx 6
6
Fig. 6.1 - 11 Magazia de pipete pentru pipete 20xx - placă de blocare deschisă
(1) 12 locaşuri pentru pipete 20xx
(2) Repere de ajustare (vizibile numai cu placa de blocare deschisă)
(3) Placă de blocare
6
6
6
Cap de plantare Magazie de pipete Observaţie
Cap CPP
5 magazii pentru pipete 20xx Configuraţie standard
1 magazie pentru pipete 28xx (vezi fig. 6.1 - 10
, pagina 362)
Cap C&P20
6 magazii pentru pipete 10xx, 11xx
sau 12xx
