Magazia de pipete pentru pipete 28xx 6
6
Fig. 6.1 - 12 Magazia de pipete pentru pipete 28xx
(1) 5 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 12,5 mm
(locaşurile cu numerele 1, 5, 6, 8 şi 9)
(2) 4 locaşuri pentru pipete 28xx cu o lungime maximă a pipetelor de 16,5 mm
(locaşurile cu numerele 2, 3, 4 şi 7)
(3) Repere de ajustare (vizibile numai cu placa de blocare deschisă)
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
365
6.1.2.2 Date tehnice
6
6
6
6
6
6.1.2.3 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la
automatele X4I
La locaţiile 1, 2, 3 şi 4 poate fi instalat câte un schimbător de pipete pentru capul CPP (poz. 1 în
fig. 6.1 - 13
, pagina 366).
Pentru plantatorul de componente electronice rezultă astfel următoarea configuraţie de schimbă-
toare de pipete:
6
Schimbătorul de pipete pentru SIPLACE MultiStar şi SIPLACE SpeedStar
Dimensiuni (lungime x lăţime x înălţime) 449 x 94,5 x 55 mm³
Număr de locaşuri pentru pipete
Tip 20xx 60
Tip 28xx 9
Tip 10xx, 11xx, 12xx 72
Tipuri de pipete 20xx (cap CPP)
28xx (cap CPP)
10xx, 11xx, 12xx (cap C&P20)
Durată de schimbare a pipetelor cca. 2 s per pipetă
Racord de aer comprimat 0,48 MPa (4,8 bar)
Locaţia
Număr de magazii
pentru pipete
Număr de magazii pentru
pipete de rezervă
Număr de locaşuri
pentru pipete
1 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
2 4 x 20xx 2 48 x 20xx
3 5 x 20xx + 1 x 28xx - 60 x 20xx, 9 x 28xx
4 4 x 20xx 2 48 x 20xx
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
366
6
6

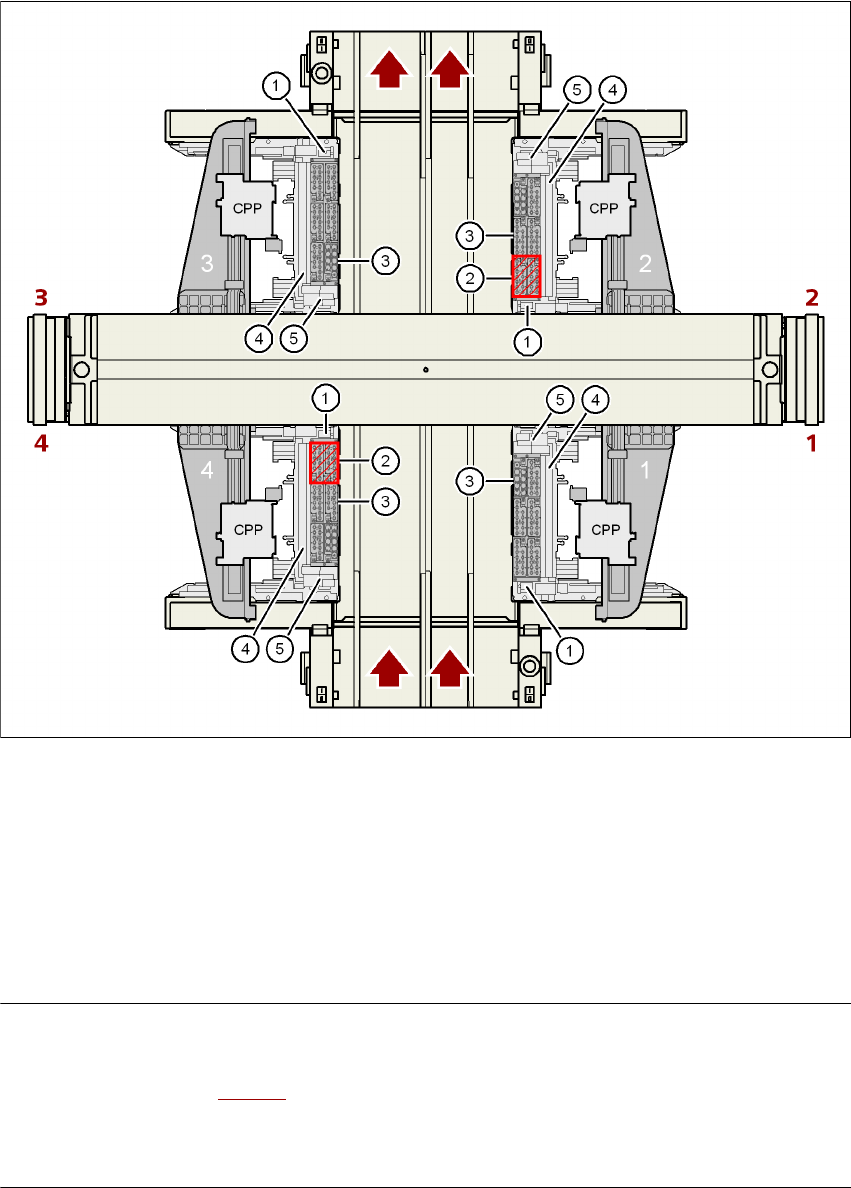

Fig. 6.1 - 13 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la automatele X4I
INDICAŢIE: 6
–În locaţiile 2 şi 4, capetele de plantare nu pot ajunge la cele două magazii pentru pipete inte-
rioare (poz. 2 în fig. 6.1 - 13
).
– Toate locaşurile magaziilor trebuie să fie ocupate, deoarece circuitul de siguranţă va opri au-
tomatul în cazul unor magazii lipsă sau poziţionate incorect.
(1) Schimbător de pipete
(2) Poziţii pentru magazia de pipete de rezervă (locaţia 2 sau 4)
(3) Magazie de pipete
(4) Recipient pentru componente rebutate
(5) Dispozitiv de tragere şi recipient de evacuare a pipetelor
