Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
367
6.1.2.4 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la
automatele X4
La locaţiile 1, 2, 3 şi 4 pot fi instalate până la 2 schimbătoare de pipete pentru capul CCP (poz. 1
şi 2 în fig. 6.1 - 14
). Aceasta înseamnă o capacitate totală de 8 schimbătoare de pipete.
Numărul de locaşuri pentru pipete în configuraţia standard este de
40 magazii (20xx) = 480 locaşuri pentru pipete
8 magazii (28xx) = 72 locaşuri pentru pipete
6

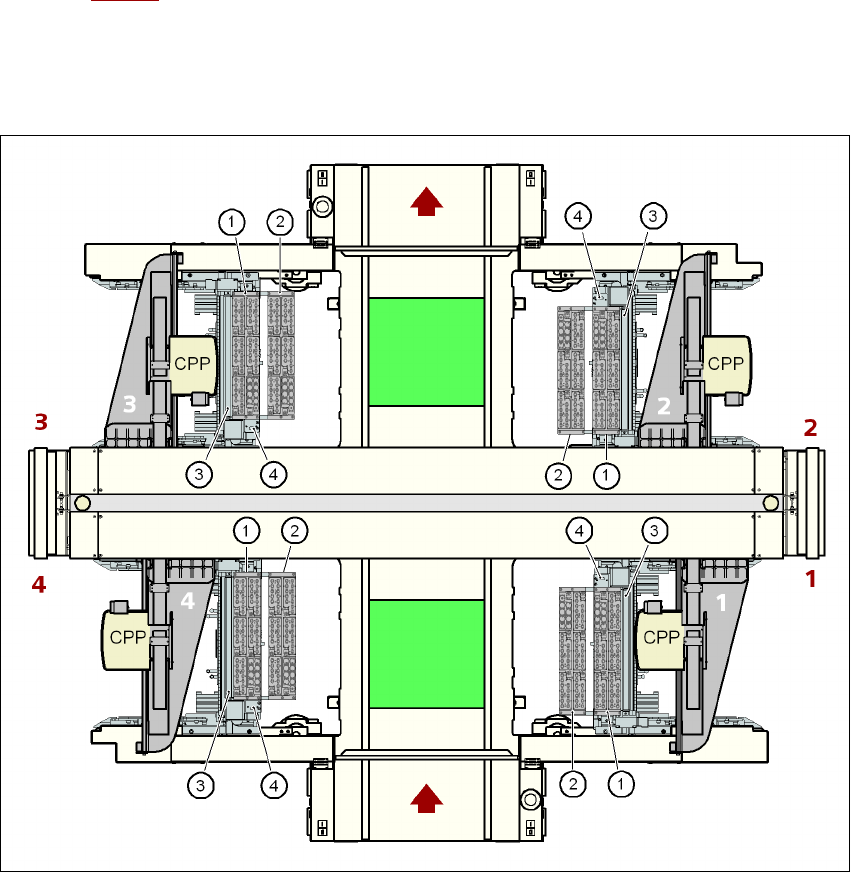

Fig. 6.1 - 14 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la automatele X4
(1) Schimbător de pipete, "Rândul 1"
(2) Schimbător de pipete, "Rândul 2"
(3) Recipient pentru componente rebutate
(4) Dispozitiv de tragere şi recipient de evacuare a pipetelor
(5) Magazie de pipete
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
368
6.1.2.5 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la
automatele X3
La locaţiile 1, 3 şi 4 pot fi instalate până la 2 schimbătoare de pipete pentru capul CCP (poz. 1 şi
în fig. 6.1 - 15
). La locaţia 2 poate fi instalat un schimbător de pipete. Aceasta înseamnă o capa-
citate totală de 7 schimbătoare de pipete.
Numărul de locaşuri pentru pipete în configuraţia standard este de
35 magazii (20xx) = 420 locaşuri pentru pipete
7 magazii (28xx) = 63 locaşuri pentru pipete
6

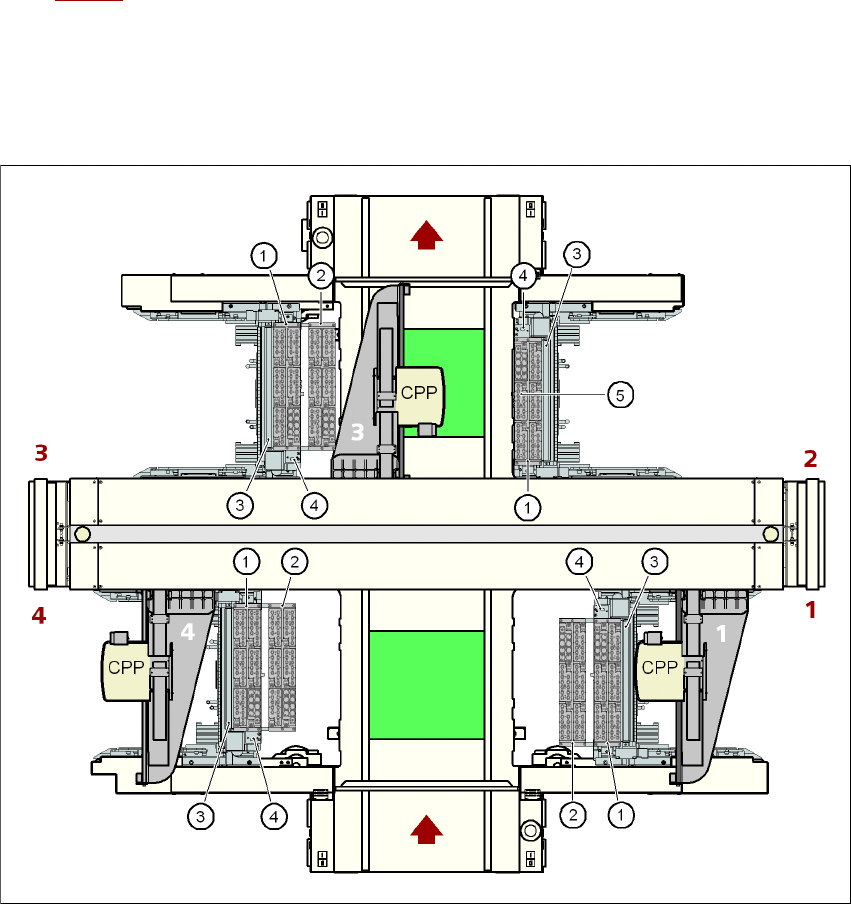

Fig. 6.1 - 15 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la automatele X3
6
(1) Schimbător de pipete, "Rândul 1"
(2) Schimbător de pipete, "Rândul 2"
(3) Recipient pentru componente rebutate
(4) Dispozitiv de tragere şi recipient de evacuare a pipetelor
(5) Magazie de pipete
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
369
6.1.2.6 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la
automatele X2
La locaţiile 1 şi 3 pot fi instalate până la 2 schimbătoare de pipete pentru capul CCP (poz. 1 şi în
fig. 6.1 - 16
). La locaţiile 2 şi 4 poate fi instalat câte un schimbător de pipete. Aceasta înseamnă
o capacitate totală de 6 schimbătoare de pipete.
Numărul de locaşuri pentru pipete în configuraţia standard este de
30 magazii (20xx) = 360 locaşuri pentru pipete
6 magazii (28xx) = 54 locaşuri pentru pipete
6

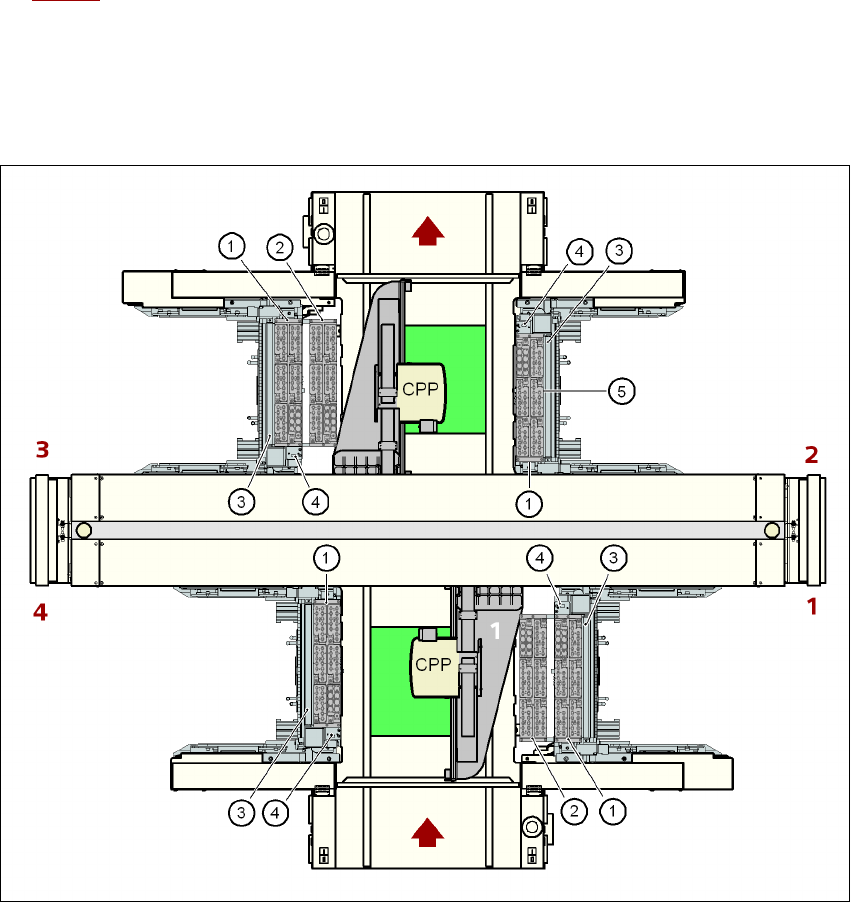

Fig. 6.1 - 16 Poziţia schimbătorului de pipete pentru capul SIPLACE MultiStar la automatele X2
6
(1) Schimbător de pipete, "Rândul 1"
(2) Schimbător de pipete, "Rândul 2"
(3) Recipient pentru componente rebutate
(4) Dispozitiv de tragere şi recipient de evacuare a pipetelor
(5) Magazie de pipete
