AVERTIZARE 6
O pârghie (poz. 1 în fig. 6.1 - 18
) care se ridică deasupra nivelului magaziei poate conduce la
coliziuni ale capului de plantare. Aveţi grijă aşadar ca pârghiile să nu se ridice peste nivelul
magaziilor.
6

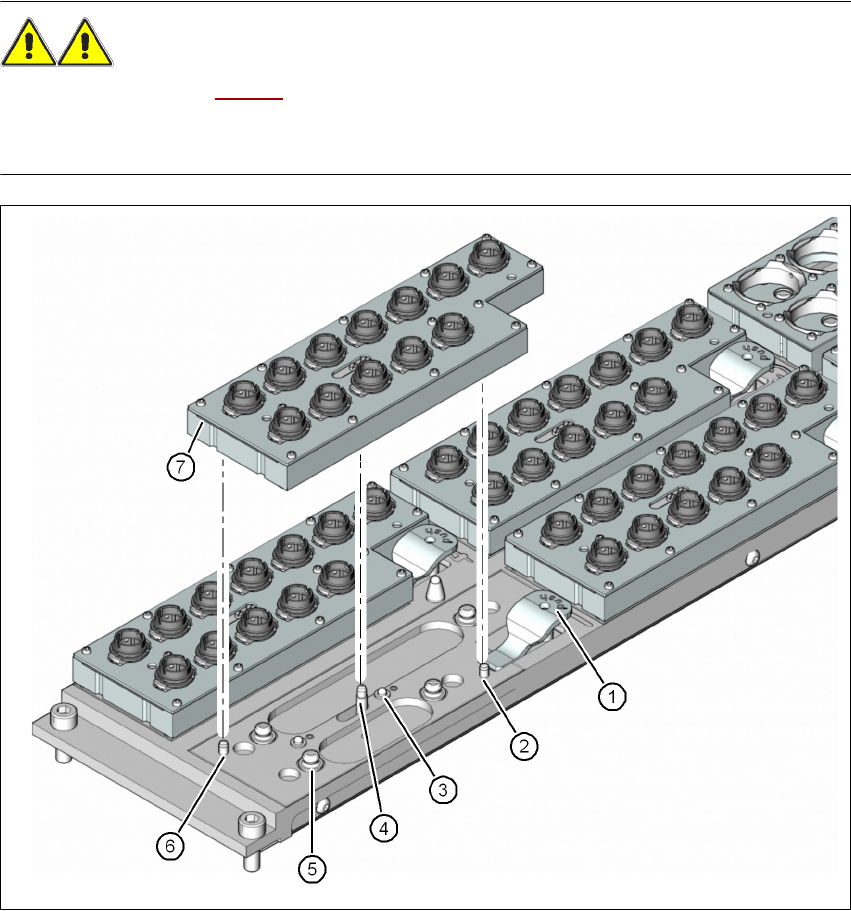

Fig. 6.1 - 18 Schimbarea magaziei
(1) Pârghie pentru ridicarea magaziei
(2) Ştift cilindric, se angrenează în orificiul magaziei
(3) Ştift elastic pentru declanşarea microîntrerupătorului pentru detectarea magaziei şi bucla de
siguranţă
(4) Ştiftul mecanismului de culisare, deplasează placa de blocare
(5) Sfera butonului de retenţie
(6) Ştift cilindric, se angrenează în orificiul alungit al magaziei
(7) Placă de blocare în poziţia "Magazie blocată"
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
373
INDICAŢIE 6
–Deplasaţi placa de blocare în poziţia "Magazie blocată".
– Înainte de introducere, orientaţi magazia astfel încât ştifturile cilindrice (poz. 2 şi 6 în fig. 6.1
- 18, pagina 372) să poată glisa în orificiul de centrare şi în orificiul alungit.
→ Aşezaţi magazia pe sferele butoanelor de retenţie (poz. 5 în fig. 6.1 - 18
, pagina 372).
→ Apăsaţi uniform magazia în jos, astfel încât sferele butoanelor de retenţie să se cupleze simul-
tan la toate butoanele de retenţie.
6.1.2.10 Detectarea poziţiei
Fiecare magazie a schimbătorului de pipete are două repere de ajustare, unul pentru stabilirea
poziţiei şi unul pentru stabilirea poziţiei unghiulare.
6

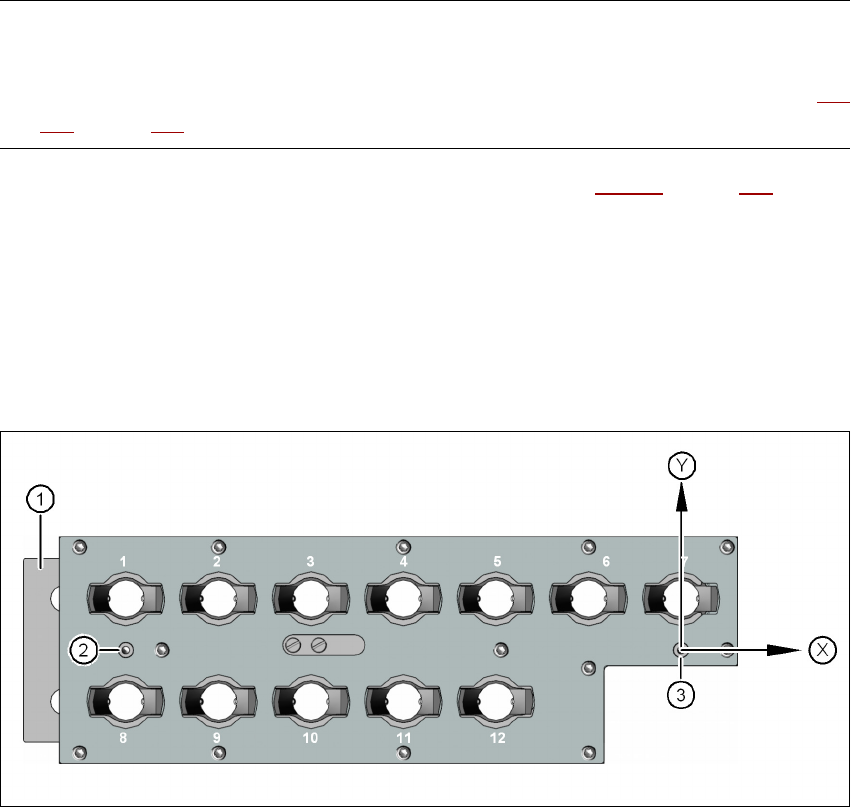

Fig. 6.1 - 19 Magazie de pipete - reperele de ajustare pentru stabilirea poziţiei şi a poziţiei unghiulare
(1) Placă de blocare în poziţia "Magazie deschisă"
(2) Reper de ajustare pentru stabilirea poziţiei unghiulare
(3) Reper de ajustare pentru stabilirea poziţiei
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
374
6.1.2.11 Schimbătorul de pipete "Rândul 2" pentru SIPLACE MultiStar şi SpeedStar
Cod articol 00119742-xx Schimbător de pipete 2 CPP, seria X
Schimbătorul de pipete "Rândul 2" poate fi instalat la următoarele locaţii:
Automatul X4: Locaţiile 1, 2, 3 şi 4 (vezi fig. 6.1 - 14
, pagina 367)
Automatul X3: Locaţiile 1, 3 şi 4 (vezi fig. 6.1 - 15
, pagina 368)
Automatul X2: Locaţiile 1 şi 3 (vezi fig. 6.1 - 16
, pagina 369)
Pachetul de echipare ulterioară conţine, pe lângă schimbătorul de pipete, un set de montaj.
6

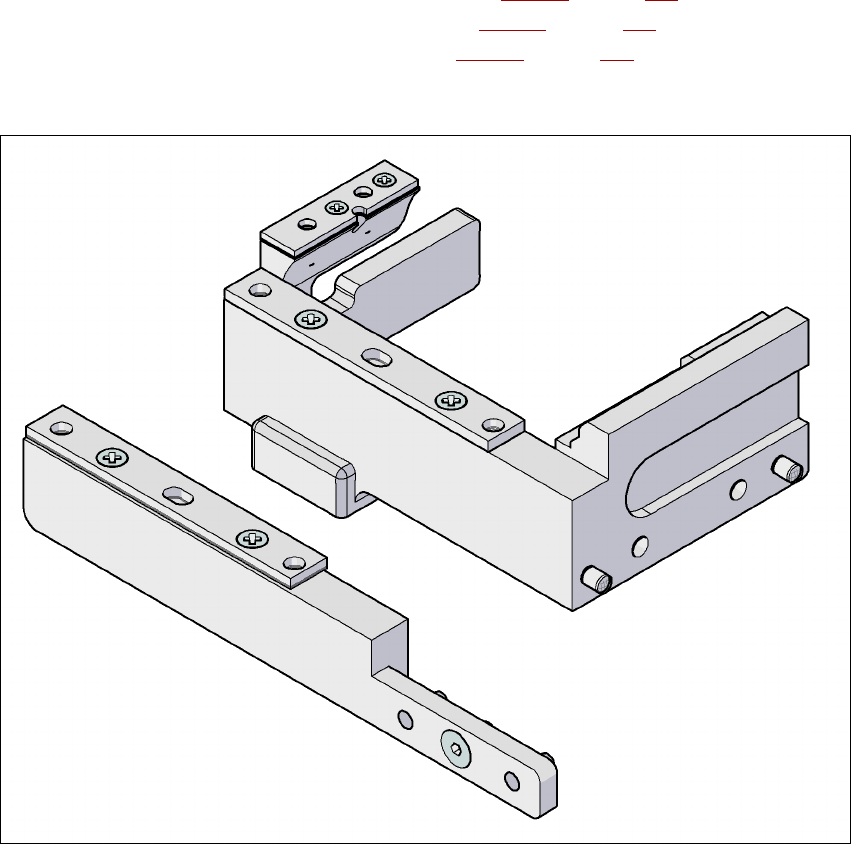

Fig. 6.1 - 20 Set de montaj pentru schimbătorul de pipete "Rândul 2"
6
