6.1.3.3 Poziţia schimbătorului de pipete pentru capul TwinStar la automatele X4
La următoarele locaţii este posibilă instalarea câte unui schimbător de pipete la capul TwinStar.
Schimbător de pipete 1 la locaţia 3: 12 magazii
Schimbător de pipete 2 la locaţia 2: 10 magazii
Aceasta înseamnă o capacitate totală de 2 schimbătoare de pipete cu 22 magazii şi un total de
44 locaşuri pentru pipete.
6
Fig. 6.1 - 22 Poziţia schimbătorului de pipete pentru capul TwinStar la automatele X4
(1) Schimbător de pipete 1
(2) Magazie standard
(3) Magazie pentru pipete speciale sau graifăre
(4) Recipient de componente rebutate
(5) Schimbător de pipete 2
INDICAŢIE 6
Dacă la locaţia 2 sau 4 este instalat un schimbător MTC, trebuie instalată acolo opţiunea "Schim-
bătorul de pipete pentru capul TwinStar în zona de plantare cu 2 portaluri şi schimbător MTC
parcat" (vezi secţiunea 6.1.3.7, de la pagina 380).
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
377
6.1.3.4 Poziţia schimbătorului de pipete pentru capul TwinStar la automatele X3
La următoarele locaţii este posibilă instalarea câte unui schimbător de pipete la capul TwinStar.
Schimbător de pipete 1 la locaţia 3 (poz. 1 în fig. 6.1 - 23
): 12 magazii
Schimbător de pipete 2 la locaţiile 2 şi 4 (poz. 5 în fig. 6.1 - 23
): câte 10 magazii
Aceasta înseamnă o capacitate totală de 3 schimbătoare de pipete cu 32 magazii şi un total de
64 locaşuri pentru pipete.
6
Fig. 6.1 - 23 Poziţia schimbătorului de pipete pentru capul TwinStar la automatele X3
(1) Schimbător de pipete 1 (TH)
(2) Magazie standard
(3) Magazie pentru pipete speciale sau graifăre
(4) Recipient de componente rebutate
(5) Schimbător de pipete 2 (TH)
INDICAŢIE 6
Dacă la locaţia 4 este instalat un schimbător MTC, trebuie instalată acolo opţiunea "Schimbătorul
de pipete pentru capul TwinStar în zona de plantare cu 2 portaluri şi schimbător MTC parcat"
(vezi secţiunea 6.1.3.7, de la pagina 380).
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
378
6.1.3.5 Poziţia schimbătorului de pipete pentru capul TwinStar la automatele X2
La locaţiile 1 până la 4 este posibilă instalarea câte unui schimbător de pipete pentru capul Twin-
Star.
Schimbător de pipete 1 la locaţiile 1 şi 3 (poz. 1 în fig. 6.1 - 24
): câte 12 magazii
Schimbător de pipete 2 la locaţiile 2 şi 4 (poz. 5 în fig. 6.1 - 24
): câte 10 magazii
Aceasta înseamnă o capacitate totală de 4 schimbătoare de pipete cu 44 magazii şi un total de
88 locaşuri pentru pipete.
6

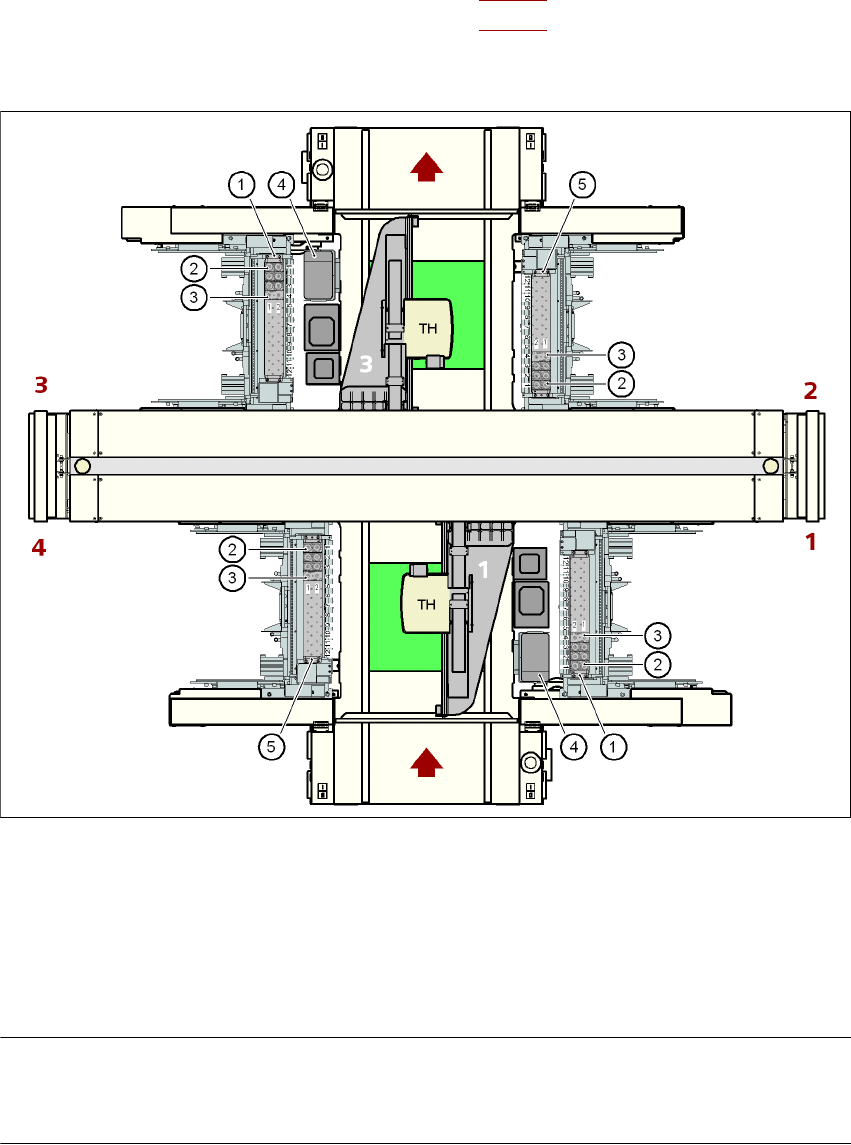

Fig. 6.1 - 24 Poziţia schimbătorului de pipete pentru capul TwinStar la automatele X2
(1) Schimbător de pipete 1 (TH)
(2) Magazie standard
(3) Magazie pentru pipete speciale sau graifăre
(4) Recipient de componente rebutate
(5) Schimbător de pipete 2 (TH)
INDICAŢIE 6
Dacă la locaţia 4 este instalat un schimbător MTC, poate fi instalat acolo un schimbător de
pipete.
