6.1.3.7 Schimbătorul de pipete pentru capul TwinStar în zona de plantare cu 2
portaluri şi schimbător MTC parcat
Cod articol 00119747-xx Suport de schimbător de pipete pentru TwinStar,
seria X cu schimbător MTC
În cazul unei combinaţii între capul TwinStar şi schimbătorul MTC în zonele de plantare cu două
portaluri, schimbătorul de pipete standard pentru capul TwinStar este inutilizabil. Acest lucru este
valabil pentru următoarele locaţii:
–X4: locaţiile 2 şi 4
–X3: locaţia 4
Pentru această situaţie este disponibil schimbătorul de pipete opţional pentru capul TwinStar în
zona de plantare cu 2 portaluri şischimbător MTC parcat.
INDICAŢIE 6
În cazul utilizării acestui schimbător de pipete opţional, reţineţi faptul că veţi putea prelucra doar
componente cu dimensiuni maxime de 85 x 85 mm² respectiv 125 x 10 mm².
6

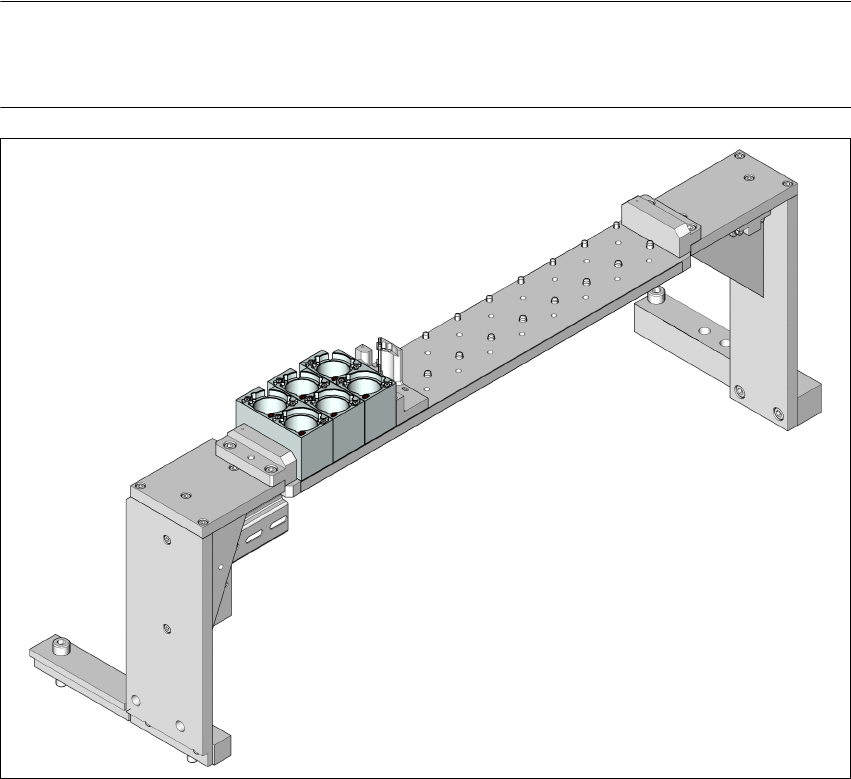

Fig. 6.1 - 26 Schimbătorul de pipete pentru capul TwinStar în zona de plantare cu 2 portaluri şi
schimbător MTC parcat
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
381
6.1.3.8 Schimbătorul de pipete 2 pentru capul TwinStar
Cod articol 00119717-xx Schimbător de pipete 2, TwinStar
Acest schimbător de pipete poate prelua până la 10 magazii pentru pipete. Toate celelalte date
tehnice sunt identice cu ale primului schimbător de pipete.
6.1.3.9 Recipientul de componente rebutate pentru SIPLACE TwinStar
Pentru capul SIPLACE TwinStar poate fi instalat un recipient de componente rebutate. Acesta
este poziţionat lângă modulul video Finepitch (vezi poz. 4 în fig. 6.1 - 23
, pagina 377 şi 6.1 - 24,
pagina 378
).
6
Fig. 6.1 - 27 Recipientul de componente rebutate pentru SIPLACE TwinStar
6.1.3.10 Graifăre şi pipete speciale
Automatele SIPLACE prelucrează, pe lângă gama standard de componente SMT, şi componente
cu tehnologia de montare în găuri THT (Through Hole Technology) şi OSC (Odd Shaped Compo-
nents). În paralel, ASM AS dezvoltă în permanenţă pipete speciale şi graifăre.
Pipetele speciale sunt disponibile pentru toate capetele de plantare, având ca scop prelucrarea
comenzilor de plantare cu viteză, precizie şi flexibilitate maxime. Utilizarea schimbătoarelor de pi-
pete automate reduce suplimentar timpii de instalare care apar la o schimbare a produsului.
Pentru capetele Pick&Place, ASM AS oferă graifăre mecanice. Componentele, a căror suprafaţă
nu este adecvată pentru aspirarea cu ajutorul pipetelor, sunt preluate şi plantate cu graifăre me-
canice. Există două variante de graifăre, care sunt împărţite în două categorii după funcţia lor:
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
382
–graifăre care prind componenta de muchiile exterioare şi
–graifăre care prind componenta de muchia interioară.
Informaţii despre pipete speciale şi graifăre puteţi obţine de la ASM AS. Pentru executarea ma-
gaziilor speciale şi graifărelor, vă rugăm să luaţi de asemenea legătura cu ASM AS.
