Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Schimbător de pipete
381
6.1.3.8 Schimbătorul de pipete 2 pentru capul TwinStar
Cod articol 00119717-xx Schimbător de pipete 2, TwinStar
Acest schimbător de pipete poate prelua până la 10 magazii pentru pipete. Toate celelalte date
tehnice sunt identice cu ale primului schimbător de pipete.
6.1.3.9 Recipientul de componente rebutate pentru SIPLACE TwinStar
Pentru capul SIPLACE TwinStar poate fi instalat un recipient de componente rebutate. Acesta
este poziţionat lângă modulul video Finepitch (vezi poz. 4 în fig. 6.1 - 23
, pagina 377 şi 6.1 - 24,
pagina 378
).
6

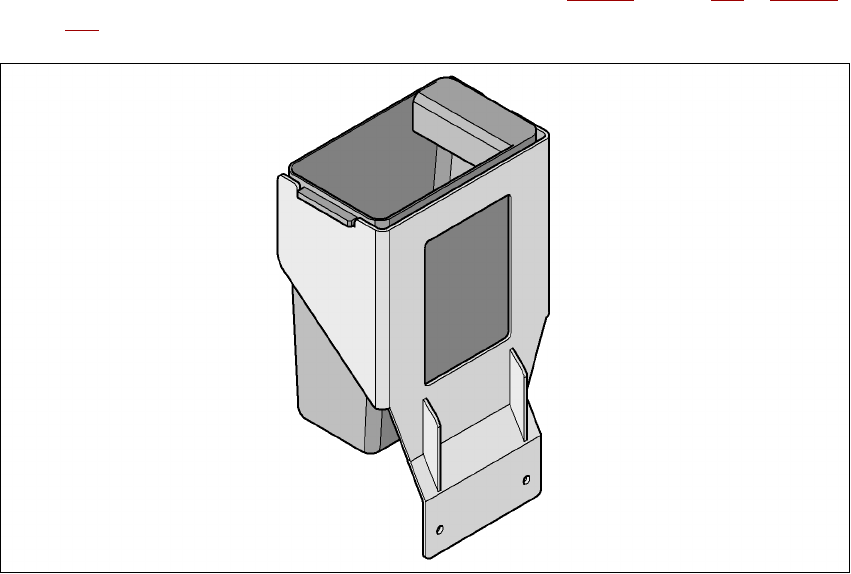

Fig. 6.1 - 27 Recipientul de componente rebutate pentru SIPLACE TwinStar
6.1.3.10 Graifăre şi pipete speciale
Automatele SIPLACE prelucrează, pe lângă gama standard de componente SMT, şi componente
cu tehnologia de montare în găuri THT (Through Hole Technology) şi OSC (Odd Shaped Compo-
nents). În paralel, ASM AS dezvoltă în permanenţă pipete speciale şi graifăre.
Pipetele speciale sunt disponibile pentru toate capetele de plantare, având ca scop prelucrarea
comenzilor de plantare cu viteză, precizie şi flexibilitate maxime. Utilizarea schimbătoarelor de pi-
pete automate reduce suplimentar timpii de instalare care apar la o schimbare a produsului.
Pentru capetele Pick&Place, ASM AS oferă graifăre mecanice. Componentele, a căror suprafaţă
nu este adecvată pentru aspirarea cu ajutorul pipetelor, sunt preluate şi plantate cu graifăre me-
canice. Există două variante de graifăre, care sunt împărţite în două categorii după funcţia lor:
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Schimbător de pipete Începând cu versiunea software SR.70x.xx Ediţia 01/2011
382
–graifăre care prind componenta de muchiile exterioare şi
–graifăre care prind componenta de muchia interioară.
Informaţii despre pipete speciale şi graifăre puteţi obţine de la ASM AS. Pentru executarea ma-
gaziilor speciale şi graifărelor, vă rugăm să luaţi de asemenea legătura cu ASM AS.
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Staţia de andocare pentru căruciorul cu componente SIPLACE Seria X
383
6.2 Staţia de andocare pentru căruciorul cu compo-
nente SIPLACE Seria X
Cod articol 00116933-xx Staţie de andocare pentru căruciorul cu componente SIPLACE X
6.2.1 Descriere
Staţia de andocare este o componentă suplimentară pentru postul de preconfigurare. Aceasta
este piesa de legătură între postul de preconfigurare şi căruciorul cu componente al maşinii
SIPLACE Seria X. Staţia de andocare permite echiparea externă a căruciorului cu componente
cu module alimentatoare, testări funcţionale şi verificarea configuraţiei.
6
Fig. 6.2 - 1 Staţie de andocare, SIPLACE Seria X
(1) Staţie de andocare
(2) Dispozitiv de tracţiune a căruciorului cu componente seria X
(3) Tablă de protecţie cu panou de avertizare W204
(4) Şine pentru ghidarea şi parcarea mesei componentelor
(5) Întinzător orizontal pentru imobilizarea căruciorului cu componente
(6) EDIF (interfaţa de energie şi date)
