Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE Seria X Sta ţ ia de andocare pentru c ă ruciorul cu componen te SIPLACE Seria X Începân d cu versiunea software SR.70x.xx Edi ţ ia 01/2011 388 Legend ă pentru fig.…
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Staţia de andocare pentru căruciorul cu componente SIPLACE Seria X
387
6.2.4 Elemente de comandă şi afişare
6
Fig. 6.2 - 4 Staţia de andocare - elemente de comandă şi afişare
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Staţia de andocare pentru căruciorul cu componente SIPLACE Seria X Începând cu versiunea software SR.70x.xx Ediţia 01/2011
388
Legendă pentru fig. 6.2 - 4
, pagina 387.
(1) Lampă de control pentru alimentarea de la reţea
(2) Buton pentru blocarea şi deblocarea tuturor modulelor alimentatoare de pe căruciorul cu
componente
(3) Întinzător orizontal pentru fixarea mesei componentelor - manetă în poziţia "închis"
(4) Etichetă cu reprezentarea comutatoarelor S1 şi S2 pentru adresarea magistralei CAN
(5) Comutatoarele S1 şi S2 pentru setarea adresei magistralei CAN
(6) Întrerupător de reţea
(7) Buton rotativ pentru presiunii de exploatare
(8) Manometru pentru indicarea presiunii de exploatare
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Staţia de andocare pentru căruciorul cu componente SIPLACE Seria X
389
6.2.5 Adaptarea staţiei de andocare la înălţimea transportorului de PCB-uri
Dispozitivul de tracţiune a căruciorului cu componente de la staţia de andocare poate fi adaptat
la înălţimile de 830, 900, 930 şi 950 mm ale transportorului de PCB-uri prin câteva intervenţii.
6

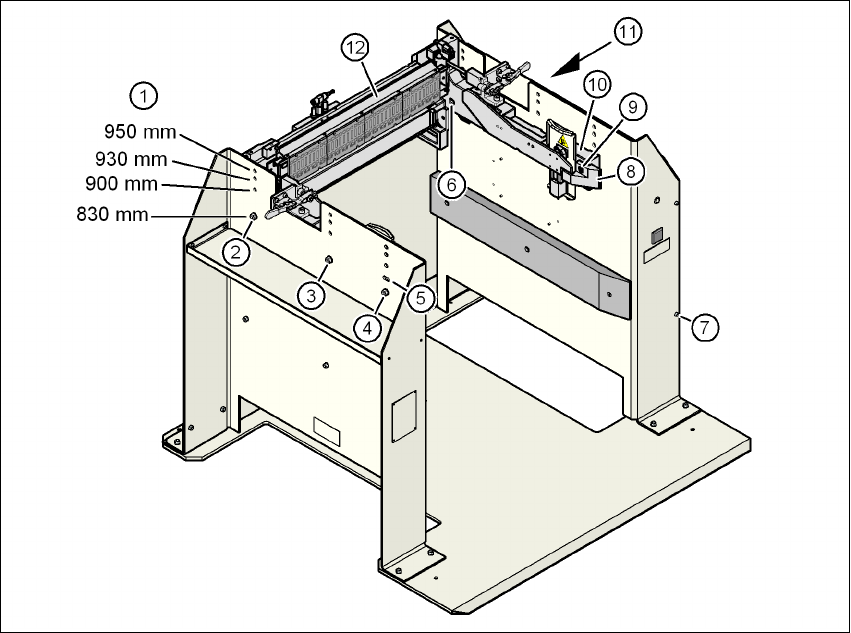

Fig. 6.2 - 5 Adaptarea dispozitivului de tracţiune a căruciorului cu componente la înălţimile transportorului
de PCB-uri
(1) Orificii pentru înălţimea transportorului de PCB-uri
(2) Piuliţă hexagonală M8 şi şaibă de adaos, câte 2 buc.
(3) Piuliţă hexagonală M8 şi şaibă de adaos, câte 2 buc.
(4) Piuliţă hexagonală M8 şi şaibă de adaos, câte 2 buc.
(5) Orificiu alungit pentru reglarea înălţimii
(6) Şurub cu locaş hexagonal M8x40, 6 buc.
(7) Şurub cu locaş hexagonal M5x12, 4 buc.
(8) Ghidaj
(9) Şurub cu locaş hexagonal M8x18, 2 buc.
(10) Piesă laterală, dispozitiv de tracţiune a căruciorului cu componente
(11) Învelişul staţiei de andocare
(12) Unitatea de comandă a modulului alimentator (FCU)
