Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE Seria X Sta ţ ia de andocare pentru c ă ruciorul cu componen te SIPLACE Seria X Începân d cu versiunea software SR.70x.xx Edi ţ ia 01/2011 390 6.2.5.1 Scule Pentru…
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Staţia de andocare pentru căruciorul cu componente SIPLACE Seria X
389
6.2.5 Adaptarea staţiei de andocare la înălţimea transportorului de PCB-uri
Dispozitivul de tracţiune a căruciorului cu componente de la staţia de andocare poate fi adaptat
la înălţimile de 830, 900, 930 şi 950 mm ale transportorului de PCB-uri prin câteva intervenţii.
6
Fig. 6.2 - 5 Adaptarea dispozitivului de tracţiune a căruciorului cu componente la înălţimile transportorului
de PCB-uri
(1) Orificii pentru înălţimea transportorului de PCB-uri
(2) Piuliţă hexagonală M8 şi şaibă de adaos, câte 2 buc.
(3) Piuliţă hexagonală M8 şi şaibă de adaos, câte 2 buc.
(4) Piuliţă hexagonală M8 şi şaibă de adaos, câte 2 buc.
(5) Orificiu alungit pentru reglarea înălţimii
(6) Şurub cu locaş hexagonal M8x40, 6 buc.
(7) Şurub cu locaş hexagonal M5x12, 4 buc.
(8) Ghidaj
(9) Şurub cu locaş hexagonal M8x18, 2 buc.
(10) Piesă laterală, dispozitiv de tracţiune a căruciorului cu componente
(11) Învelişul staţiei de andocare
(12) Unitatea de comandă a modulului alimentator (FCU)
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Staţia de andocare pentru căruciorul cu componente SIPLACE Seria X Începând cu versiunea software SR.70x.xx Ediţia 01/2011
390
6.2.5.1 Scule
Pentru reglarea înălţimii dispozitivului de tracţiune a căruciorului cu componente aveţi nevoie de
următoarele scule:
– Cheie hexagonală, set
–Cheie fixă, mărimea 13
6.2.5.2 Adaptarea dispozitivului de tracţiune a căruciorului cu componente la alte
înălţimi
AVERTIZARE 6
→ Deconectaţi staţia de andocare de la alimentarea electrică.
→ Deconectaţi staţia de andocare de la alimentarea cu aer comprimat.
Greutatea dispozitivului de tracţiune a căruciorului cu componente este de cca. 40 kg.
→ Dacă este necesar, rugaţi o altă persoană să vă ajute la adaptare.
→ Respectaţi ordinea de execuţie a etapelor de lucru descrise.
6.2.5.3 Adaptarea dispozitivului de tracţiune a căruciorului cu componente la
înălţimea de 830 mm sau 900 mm
6

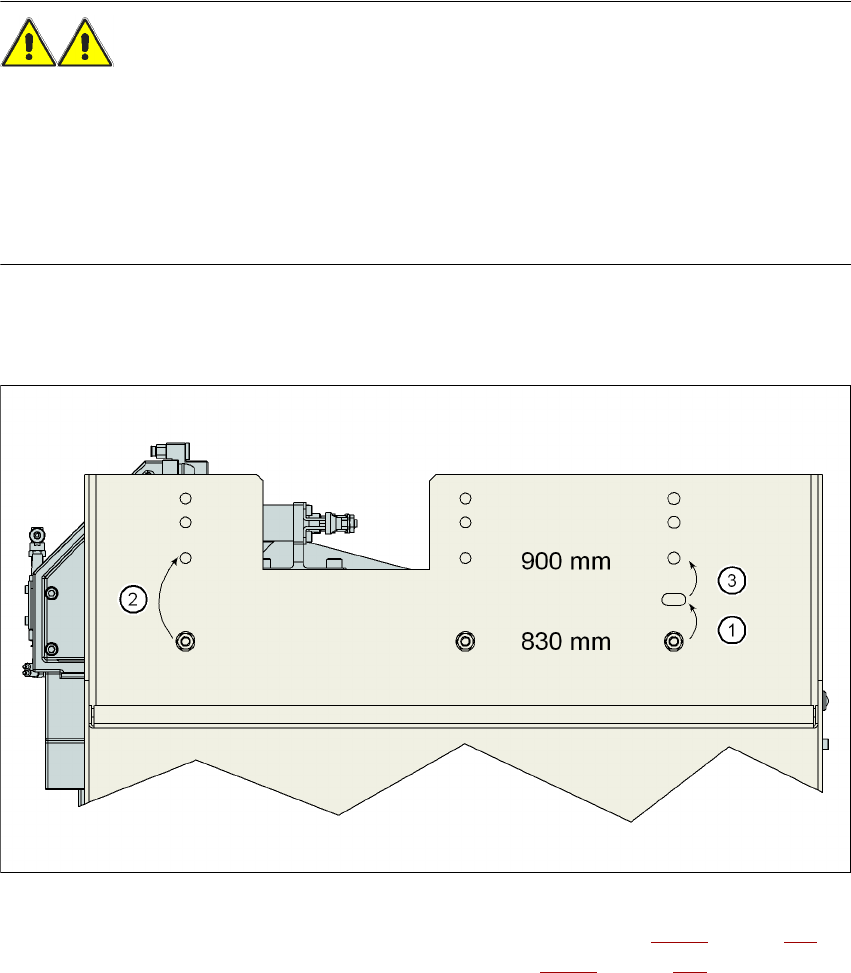

Fig. 6.2 - 6 Succesiunea operaţiilor la adaptarea de la înălţimea de 830 mm la cea de 900 mm
→ Desfaceţi cele două şuruburi cu locaş hexagonal M8x18 (poz. 9 în fig. 6.2 - 5, pagina 389) şi
demontaţi ghidajul din stânga şi din dreapta (poz. 8 în fig. 6.2 - 5
, pagina 389).
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Staţia de andocare pentru căruciorul cu componente SIPLACE Seria X
391
INDICAŢIE: 6
Demontaţi învelişul (poz. 9 în fig. 6.2 - 5
, pagina 389) numai în următoarele cazuri:
– Dispozitivul de tracţiune a căruciorului cu componente urmează a fi adaptat la o înălţime de
830 mm.
– Dispozitivul de tracţiune a căruciorului cu componente urmează a fi adaptat de la 830 mm la
o altă înălţime.
→ Desfaceţi cele 4 şuruburi cu locaş hexagonal M5x12 (poz. 7 în fig. 6.2 - 5
, pagina 389). Ţineţi
ferm învelişul pentru a evita căderea acestuia.
→ Demontaţi învelişul.
ATENŢIE 6
La ridicarea şi coborârea dispozitivului de tracţiune a căruciorului cu componente, aveţi grijă să
nu deterioraţi niciun cablu.
→ Desfaceţi cele două îmbinări cu şuruburi (poz. 3 în fig. 6.2 - 5
, pagina 389).
→ Slăbiţi cele două îmbinări cu şuruburi (poz. 2 în fig. 6.2 - 5
, pagina 389).
→ Demontaţi cele două piuliţe hexagonale M8 şi şaibele de adaos (poz. 4 în fig. 6.2 - 5
, pagina
389
).
→Ţineţi ferm dispozitivul de tracţiune a căruciorului cu componente de piesa laterală (poz. 10 în
fig. 6.2 - 5
, pagina 389) şi demontaţi cele două şuruburi cu locaş hexagonal M8x40 din această
poziţie.
→ Rabataţi dispozitivul de tracţiune a căruciorului cu componente în sus, până când orificiul din
piesa laterală se suprapune cu orificiul alungit (poz. 5 în fig. 6.2 - 5
, pagina 389).
→ Fixaţi piesa laterală în această poziţie. Strângeţi piuliţele doar uşor.
→Ţineţi ferm dispozitivul de tracţiune a căruciorului cu componente de unitatea FCU (poz. 12 în
fig. 6.2 - 5
, pagina 389) şi demontaţi îmbinările cu şuruburi din poz. 2 în fig. 6.2 - 5, pagina 389.
→ Rabataţi dispozitivul de tracţiune a căruciorului cu componente în sus, până când orificiul din
piesa laterală se suprapune cu orificiul pentru 900 mm (poz. 1 în fig. 6.2 - 5
, pagina 389).
→ Fixaţi piesa laterală în această poziţie. Strângeţi piuliţele doar uşor.
→ Rabataţi dispozitivul de tracţiune a căruciorului cu componente în sus, de la orificiul alungit
(poz. 5 în fig. 6.2 - 5
, pagina 389) la orificiul pentru 900 mm şi fixaţi-l în această poziţie.
→ Controlaţi poziţia stabilă a îmbinărilor cu şuruburi din poz. 2, 3 şi 4 de la înălţimea de 900 mm
a căruciorului cu componente.
→ Fixaţi ghidajul din dreapta şi din stânga (poz. 8 în fig. 6.2 - 5
, pagina 389) cu şurubul cu locaş
hexagonal M8x18 (poz. 9 în fig. 6.2 - 5
, pagina 389).
→ Fixaţi învelişul (poz. 11 în fig. 6.2 - 5
, pagina 389) cu cele 4 şuruburi cu locaş hexagonal M5x12
(poz. 7 în fig. 6.2 - 5
, pagina 389).
