Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE Seria X Camera componentelor pentru cap ul TwinStar, camera FC În cepând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 404 6.6 Camera componentelor pentru capul…
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Senzorul pentru recipientul de componente rebutate
403
6.4 Senzorul pentru recipientul de componente rebu-
tate
Cod articol 00116848-xx Detector pentru recipientul de componente rebutate seria X/D3
Senzorul pentru recipientul de componente rebutate monitorizează dacă recipientul de rebuturi
este aşezat corect în suportul său.
–Dacă recipientul de rebuturi nu a fost introdus corect, automatul nu poate fi pornit.
–Dacă recipientul de rebuturi sare din suportul său în timpul procesului de prelucrare, automa-
tul va fi oprit imediat pentru a se evita o coliziune cu capul.
Fiecare recipient de rebuturi poate fi monitorizat cu un senzor propriu.
INDICAŢIE 6
În cazul utilizării unui cap SpeedStar, vă recomandăm să instalaţi senzorul opţional pentru recipi-
entul de componente rebutate.
6.5 SIPLACE High-Force Head
Cod articol 00119734-xx Cap High-Force Head pentru seria X
Acest cod de articol este valabil numai la o comandă nouă pentru un plantator de compo-
nente electronice echipat cu un cap High-Force Head în locul capului TwinStar standard. 6
Cod articol 00119753-xx Kit de modernizare cap High-Force Head
Folosiţi acest cod de articol atunci când doriţi să înlocuiţi un cap TwinStar standard cu un cap
High-Force Head. 6
6.5.1 Descriere
Capul SIPLACE High-Force Head reprezintă o variantă tehnologică modernizată a capului Twin-
Star standard. Acesta poate prelucra aceeaşi gamă de componente şi permite în plus atingerea
unor forţe de aplicare de până la 30 N.
6.5.2 Date tehnice
6
În rest, datele tehnice ale capetelor TwinStar şi High-Force Head sunt identice (vezi secţiunea
3.5.3.2
, pagina 138).
La capul SIPLACE High-Force Head pot fi utilizate toate pipetele şi graifărele utilizabile şi la capul
TwinStar standard.
Forţă de aplicare programabilă 2,0 N până la 10 N ± 10%
peste 10 N până la 30 N ± 15%
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Camera componentelor pentru capul TwinStar, camera FC Începând cu versiunea software SR.70x.xx Ediţia 01/2011
404
6.6 Camera componentelor pentru capul TwinStar,
camera FC
6.6.1 Camera staţionară a componentelor P&P, tip 25, 16 x 16, digitală (camera FC)
Cod articol 00119718-xx Camera staţionară a componentelor, 16x16, digitală, tip 25
6

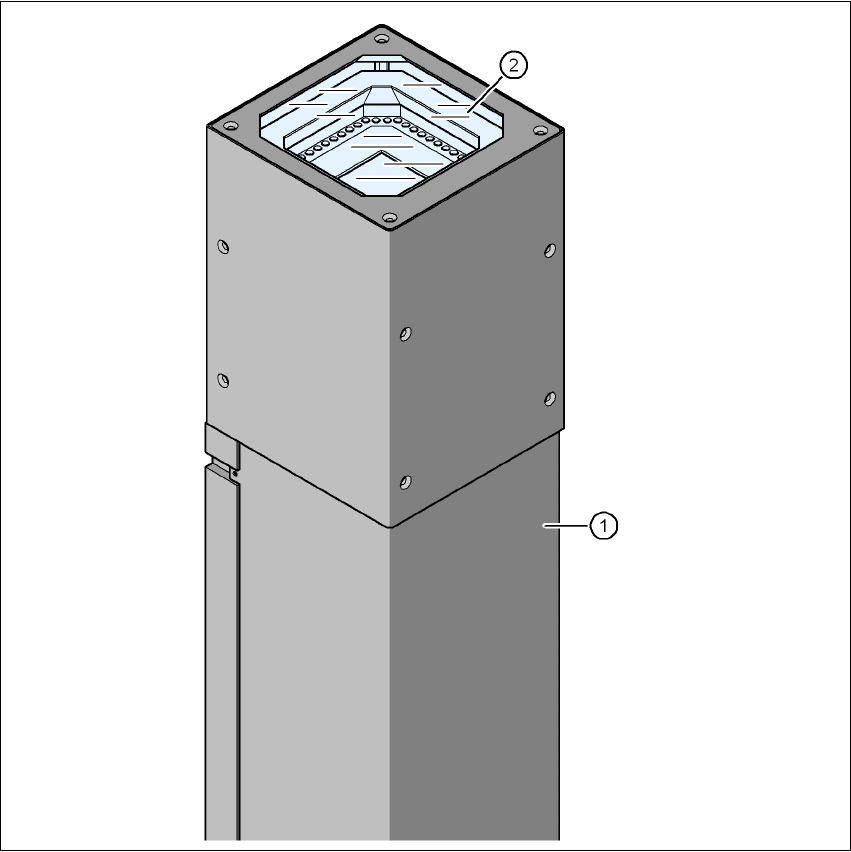

Fig. 6.6 - 1 Camera staţionară a componentelor P&P, tip 25, 16 x 16, digitală (camera FC)
(1) Carcasa camerei cu camera integrată şi amplificatorul de semnal al camerei
(2) Placă de sticlă - sub aceasta se află nivelele de iluminare şi optice
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Camera componentelor pentru capul TwinStar, camera FC
405
6.6.2 Indicaţii de siguranţă
AVERTIZARE 6
La o înlocuire a capului de plantare TwinStar cu capul SpeedStar este necesară demontarea ca-
merelor staţionare ale componentelor de tip 33, 55 x 45, digitală şi de tip 25, 16 x 16, digitală (ca-
mera FC) ale capului TwinStar, în caz contrar capul SpeedStar va intra în coliziune cu carcasele
camerelor.
La o înlocuire a capului de plantare TwinStar cu capul MultiStar, camera staţionară a componen-
telor, tip 33, 55 x 45, digitală, va fi instalată în poziţia inferioară.
6.6.3 Date tehnice
6
6
6
6
6.6.4 Poziţie
Poziţia camerei staţionare a componentelor şi configuraţiile corespunzătoare sunt descrise în sec-
ţiunea 3.8.2
, de la pagina 162.
Dimensiunile componentei 0,2 x 0,2 mm² până la 16 x 16 mm² la măsurarea simplă a
componentei
Gama de componente 0402 până la SO, PLCC, QFP, soclu, conector, BGA, componente
speciale, Bare Die, Flip-Chip, Shield
Raster pini min. 0,25 mm
Lăţime pini min. 0,1 mm
Raster bile min. 0,14 mm
Diametru bile min. 0,08 mm
Câmp vizual 19,4 x 19,4 mm²
Tip de iluminare Lumină directă (6 nivele liber programabile)
