Extensiile sta ţ iei Instruc ţ iuni de utilizare SIPLACE Seria X Senzorul de coplanaritate 3D Începând cu ver siunea software SR.70x.xx Edi ţ ia 01/2011 412 6.9.2 Marcarea automatului cu p anoul de avertizare W216 A VERT…
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Senzorul de coplanaritate 3D
411
6.9 Senzorul de coplanaritate 3D
Cod articol 00119919-xx Senzor de coplanaritate 3D
6.9.1 Indicaţii de siguranţă
Senzorul funcţionează cu un laser cu semiconductori cu o lungime de undă de 660 nm (spectru
vizibil/roşu).
Puterea maximă de emisie optică este 60 mW.
Senzorul este încadrat în clasa laser 3B.
– La exploatarea senzorului respectaţi în mod obligatoriu prescripţiile relevante din normativul
VDE 0837 privind "Securitatea radiologică a echipamentelor laser" şi normele de prevenire a
accidentelor "Radiaţie laser" (BGV B2) valabile în Germania.
– De asemenea, respectaţi prescripţiile de prevenire a accidentelor valabile în ţara dumnea-
voastră!
În partea anterioară şi posterioară a carcasei senzorului sunt aplicate următoarele panouri indica-
toare:
6
Fig. 6.9 - 1 Marcajul clasei laser 3B pentru senzor
Radiaţia laser accesibilă este periculoasă pentru ochi şi chiar pentru piele în anumite cazuri spe-
ciale.
AVERTIZARE 6
– Senzorul de coplanaritate 3D este integrat în circuitul de OPRIRE URGENTĂ.
– Nu este permisă dezactivarea circuitului de OPRIRE URGENTĂ.
– Senzorul de coplanaritate 3D poate fi pus în funcţiune numai în cadrul plantatorului de com-
ponente electronice.
– Carcasa senzorului optic poate fi deschisă numai de personal autorizat.
– Pentru reparaţii şi service este necesară în orice caz expedierea senzorilor la ASM Assembly
Systems GmbH & Co. KG.
RADIAŢIE LASER
NU VĂ EXPUNEŢI FASCICULULUI
CLASA LASER 3B
DIN EN 60825-1
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Senzorul de coplanaritate 3D Începând cu versiunea software SR.70x.xx Ediţia 01/2011
412

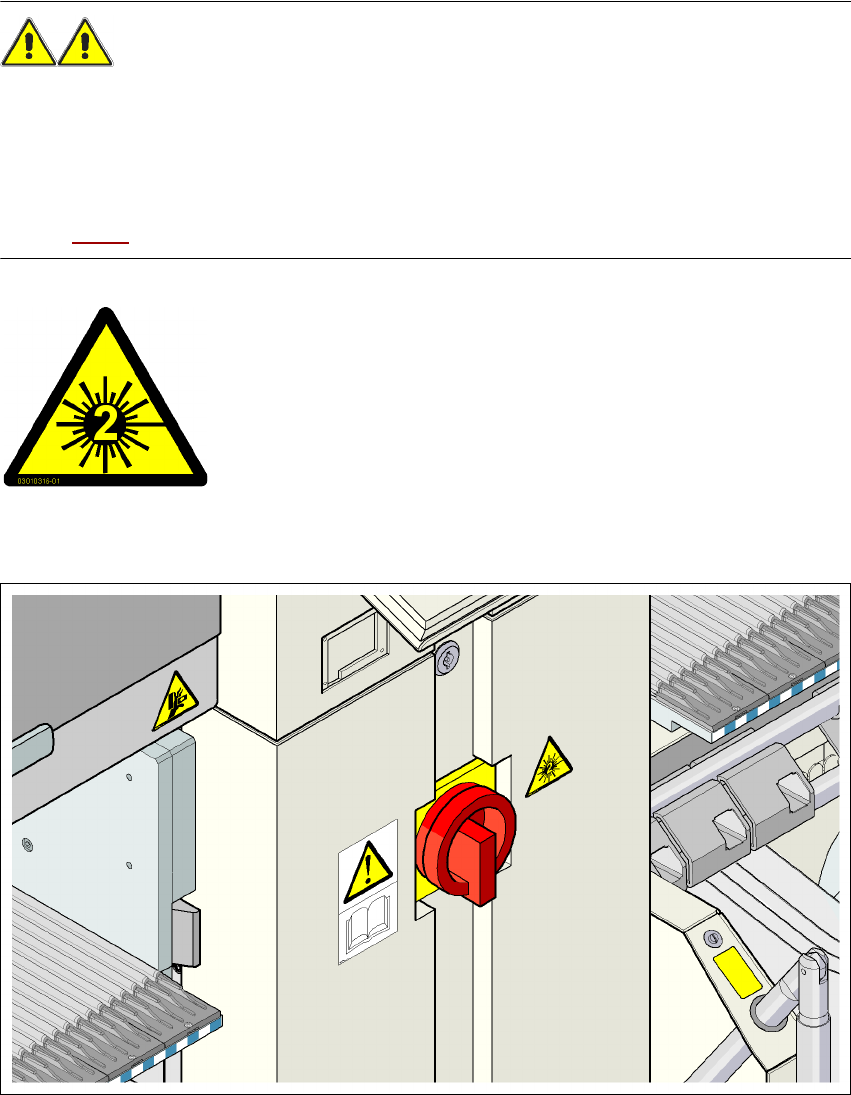

6.9.2 Marcarea automatului cu panoul de avertizare W216
AVERTIZARE 6
– La montarea senzorului de coplanaritate 3D, automatul trebuie încadrat în clasa laser 2.
–Marcaţi în acest scop automat cu panoul de avertizare W216 "Clasa laser 2", cod articol
03010316-xx.
–Lipiţi panoul de avertizare W216 pe înveliş, lângă întrerupătorul principal (vezi poz. W216 din
fig. 6.9 - 2).
6
Panou de avertizare W216 "Clasa laser 2" pe înveliş, lângă întrerupătorul principal
Cod articol 03010316-01 (nr. de bucăţi per automat: 1)
6
Fig. 6.9 - 2 Panou de avertizare W216 lângă întrerupătorul principal
6
6
6
6
RADIAŢIE LASER!
Nu priviţi în fascicul!
Clasa laser 2
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Senzorul de coplanaritate 3D
413
6.9.3 Descriere
Senzorul de coplanaritate 3D nu mai funcţionează cu o sursă de radiaţie laser punctiformă, ci cu
o linie de radiaţie laser. Procesul de măsurare se bazează pe principiul de triangulaţie. Acesta per-
mite generarea şi analizarea unui profil de înălţime al unui aranjament bidimensional de racorduri
ale componentelor, de exemplu BGA, QFP etc. Analiza furnizează rezultate privind coplanaritatea
(planul de aşezare) şi coliniaritatea (dreapta de aşezare) a pinilor sau bilelor componentei. Sen-
zorul de coplanaritate 3D poate fi instalat la plantatoarele de componente electronice SIPLACE
X2, X3 şi X4.
6
Fig. 6.9 - 3 Senzorul de coplanaritate 3D
6.9.4 Date tehnice
6
Componente QFP, SO, BGA, Gullwing, conector
Precizie
a
± 15 μm (3σ), ± 20 μm (4σ)
Dimensiunea maximă a componentei 50 x 50 mm²
Înălţimea maximă a componentei 17 mm
