6.9.3 Descriere
Senzorul de coplanaritate 3D nu mai funcţionează cu o sursă de radiaţie laser punctiformă, ci cu
o linie de radiaţie laser. Procesul de măsurare se bazează pe principiul de triangulaţie. Acesta per-
mite generarea şi analizarea unui profil de înălţime al unui aranjament bidimensional de racorduri
ale componentelor, de exemplu BGA, QFP etc. Analiza furnizează rezultate privind coplanaritatea
(planul de aşezare) şi coliniaritatea (dreapta de aşezare) a pinilor sau bilelor componentei. Sen-
zorul de coplanaritate 3D poate fi instalat la plantatoarele de componente electronice SIPLACE
X2, X3 şi X4.
6

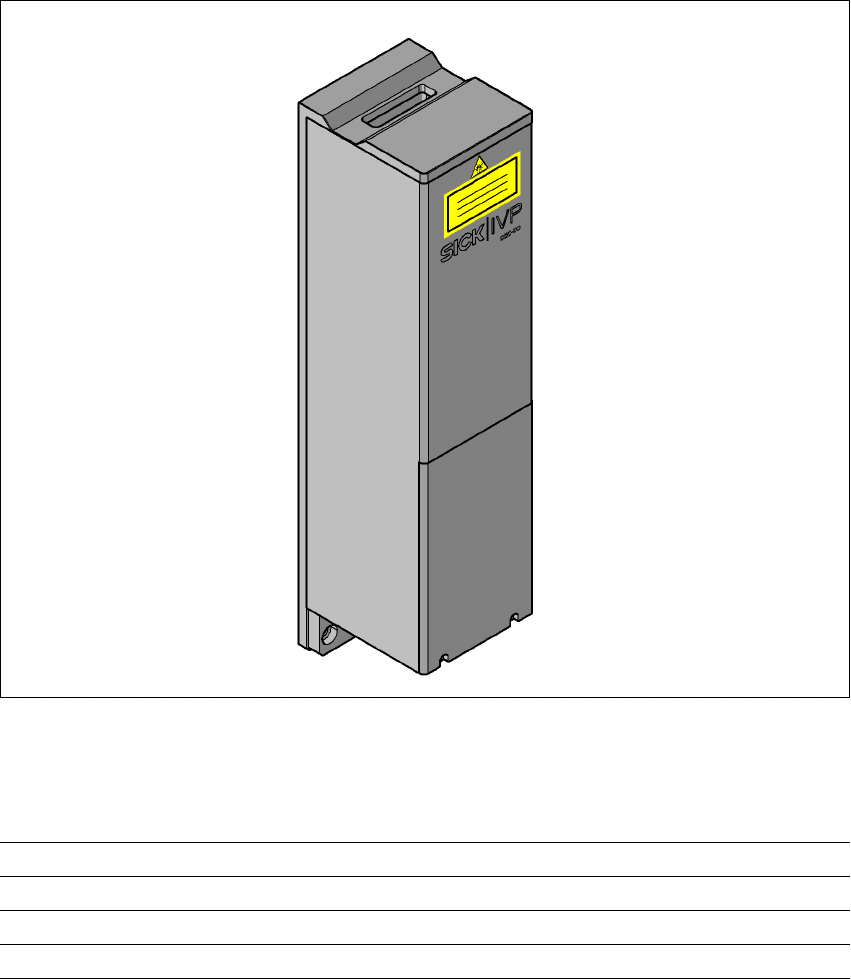

Fig. 6.9 - 3 Senzorul de coplanaritate 3D
6.9.4 Date tehnice
6
Componente QFP, SO, BGA, Gullwing, conector
Precizie
a
± 15 μm (3σ), ± 20 μm (4σ)
Dimensiunea maximă a componentei 50 x 50 mm²
Înălţimea maximă a componentei 17 mm
Extensiile staţiei Instrucţiuni de utilizare SIPLACE Seria X
Senzorul de coplanaritate 3D Începând cu versiunea software SR.70x.xx Ediţia 01/2011
414
6.9.5 Limitări
– Capacitatea de detecţie pinilor sau bilelor se poate deteriora, dacă suprafaţa este oxidată sau
lucioasă.
–Următoarele componente nu pot fi măsurate: PLCC, SOJ, bucşe, Chip, Bare Die, Moulded,
Melf, ECV, DPack, CCGA, table de ecranare, componente cu racorduri doar pe partea infe-
rioară
6.9.6 Instrucţiuni de instalare
Aveţi în vedere următoarele puncte, atunci când instalaţi senzorul de coplanaritate 3D:
– Senzorul de coplanaritate 3D poate fi instalat numai la automatele SIPLACE, care sunt dotate
cu unitatea axelor A364 şi unitatea Box-PC. Nu este posibilă o echipare ulterioară a automa-
telor cu unitatea axelor A363.
– Senzorul de coplanaritate 3D poate fi utilizat numai împreună cu capul TwinHead sau High-
Force Head.
– Senzorul de coplanaritate 3D nu poate fi instalat, dacă în respectiva zonă de plantare este
instalat un cap Collect & Place.
– La fiecare automat poate fi instalat un singur senzor de coplanaritate 3D, în următoarele lo-
caţii:
Forme ale carcasei BGA
diametru min. bile
distanţă min. între bile
număr min. de bile
400 m
800 m
6
Forme ale carcasei Gullwing
lăţime min. pini
b
distanţă min. între pini
număr min. de pini
300 m
500 m
5
Dimensiunea maximă a conectorului 120 x 20 mm²
Conector (Gullwing)
lăţime min. pini
b
distanţă min. între pini
număr min. de pini
300 m
500 m
5
Tipul capului de plantare TwinHead (TH) sau High-Force Head (HFH)
Clasa de protecţie laser
Senzor de coplanaritate 3D
Plantator de componente electronice
3B
2
a) Per bilă/pin
b) Pentru lăţimi mai mici ale pinilor vă rugăm să contactaţi managerul dumneavoastră local de produs
Instrucţiuni de utilizare SIPLACE Seria X Extensiile staţiei
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Senzorul de coplanaritate 3D
415
6
6.9.7 Calculatorul analizor
Pe post de calculator analizor este utilizată o unitate Box-PC. Acesta este amplasat, împreună cu
calculatorul de comandă şi controlerul maşinii, pe partea de intrare.
6

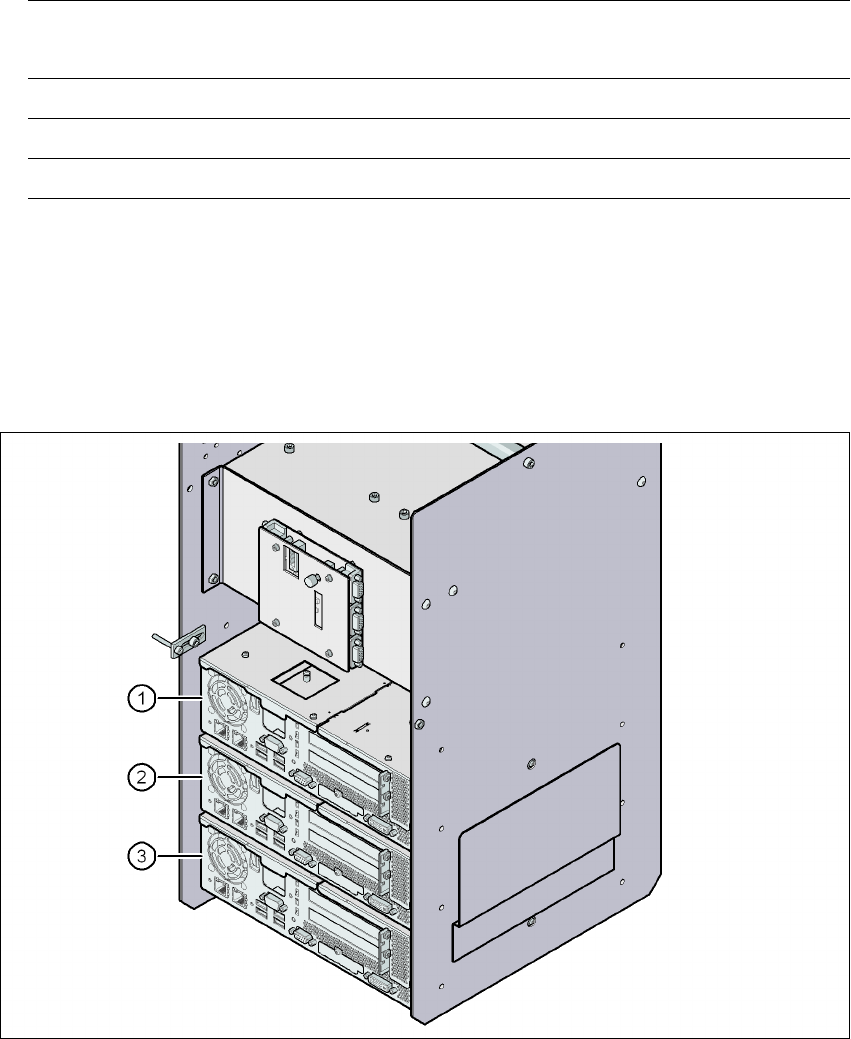

Fig. 6.9 - 4 Unitate Box-PC pentru senzorul de coplanaritate 3D
(1) Calculator de comandă
(2) Controlerul maşinii
(3) Calculatorul analizor al senzorului de coplanaritate 3D
Plantator de componente
electronice
Locaţia
SIPLACE X2 3
SIPLACE X3 3
SIPLACE X4 2 sau 3
