Siguran ţ a exploat ă rii Instruc ţ iuni de utilizare SIPLACE Seria X Indica ţ ii de siguran ţă Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 42 → La manipular ea c ă ii magnetice purta ţ i întot deauna îmbr …

Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării

Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Indicaţii de siguranţă

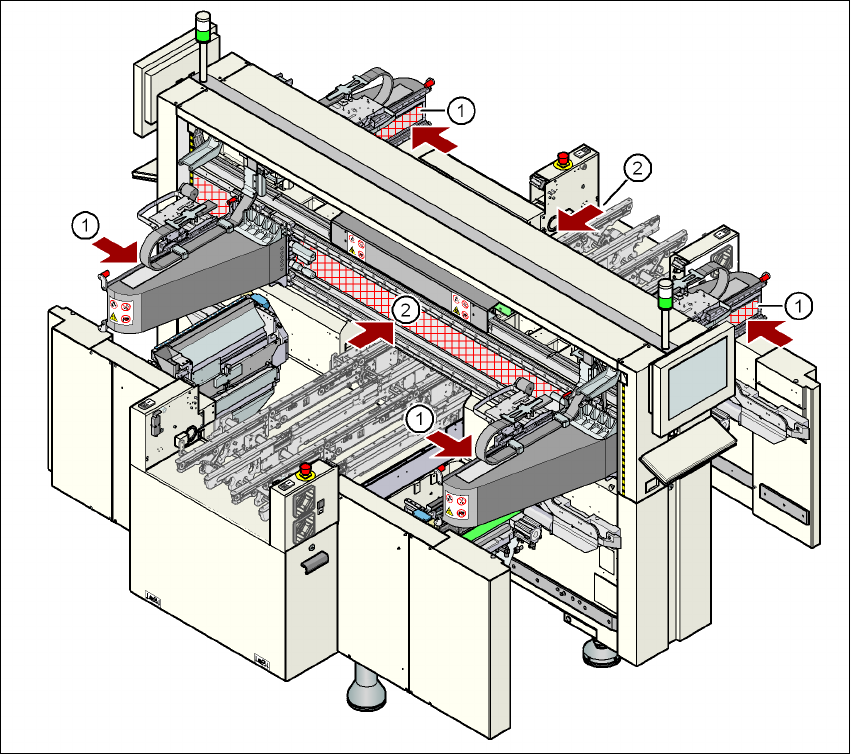

Fig. 2.1 - 1 Poziţia magneţilor permanenţi pentru acţionările liniare

(1) Magneţi permanenţi pentru motoarele liniare ale axei X

(2) Magneţi permanenţi pentru motoarele liniare ale axei Y

Vă rugăm să respectaţi următoarele indicaţii atunci când lucraţi la magneţii permanenţi:

→ Persoanelor cu implanturi active (de exemplu stimulatoare cardiace) sau alte proteze fero-

magnetice le este strict interzis să lucreze la aceste aparate sau să se apropie de acestea.

Păstraţi o distanţă sigură faţă de motorul liniar!

→ Din cauza forţelor de atracţie magnetică puternice, în imediata apropiere a căii magnetice

precum şi a primarului mobil trebuie implementare măsuri speciale de precauţie. Obiectele

grele sau voluminoase fabricate din oţel sau fier nu trebuie deplasate niciodată manual în

apropierea căii magnetice. Deoarece forţele de atracţie magnetică nu sunt vizibile, efectele

acestora în apropierea căii magnetice sunt adeseori subevaluate. Forţa de atracţie magneti-

că poate acţiona brusc. Aceasta se poate ridica la câteva mii de newtoni în apropierea unor

obiecte feromagnetice (din oţel sau fier) de dimensiuni similare cu ale căii magnetice.

Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X

Indicaţii de siguranţă Începând cu versiunea software SR.70x.xx Ediţia 01/2011

→ La manipularea căii magnetice purtaţi întotdeauna îmbrăcăminte de lucru şi îmbrăcăminte de

protecţie adecvată (de exemplu mănuşi de protecţie, încălţăminte de protecţie etc.).

→ Executarea lucrărilor de montaj şi a altor activităţi la înlocuirea căii magnetice este permisă

exclusiv tehnicienilor ASM AS instruiţi corespunzător.

→ Păstraţi întotdeauna la îndemână cel puţin două pene (circa 10° - 15°) dintr-un material ma-

siv, nemagnetic (de exemplu aluminiu), precum şi un ciocan nemagnetic (circa 2 - 3 kg).

Aceste scule vor fi necesare în cazul unei situaţii de urgenţă, pentru desprinderea pieselor

atrase magnetic de calea magnetică şi eventuala eliberare a extremităţilor prinse (degete,

mâini, picioare). Nu aşezaţi niciodată bobina unui motor cu miez de fier direct pe calea mag-

netică.

→ Aparatele şi instrumentele de măsură electrice pot fi avariate sau distruse de câmpurile mag-

netice puternice. Nu aşezaţ

i aparate care conţin componente magnetice în apropierea calcu-

latoarelor, monitoarelor sau a suporturilor de date magnetice (de exemplu hard-discuri, cărţi

de credit, benzi audio sau video etc.)

→ Păstraţi între căile magnetice, respectiv între o cale magnetică şi alte suprafeţe magnetice, o

distanţă de minim 45 cm.

Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării

Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Panouri de avertizare

2.2 Panouri de avertizare

2.2.1 Panouri de avertizare la automate

Panourile de avertizare sunt realizate dintr-o folie de PVC moale, rezistentă la lumină, apă şi in-

temperii. Configuraţia panourilor de avertizare corespunde prescripţiilor normelor ISO 3864-2 şi

ANSI Z535.4.

Fig. 2.2 - 1 Panourile de avertizare W201, W203, W204 şi W210 la automate - Partea a 1-a

Poz. W201, cod articol 03009338-01

Poz. W203, cod articol 03009342-01

Poz. W204, cod articol 03009343-01

Poz. W210, cod articol 03009350-01

(T) Direcţia de transport a PCB-urilor
