Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Panouri de avertizare Începând cu versiunea software SR.70x.xx Ediţia 01/2011
48
2
Poz. W202 în fig. 2.2 - 3, pagina 47, cod articol 03009341-01
(bucăţi per automat X2: 6, automat X3: 7, automat X4: 8)
AVERTIZARE 2
Câmpuri magnetice permanente puternice în interiorul automatului!
PERICOL 2
Pericol de moarte pentru persoanele cu implanturi active (de exemplu stimulatoare cardiace,
pompe de insulină, defibrilatoare).
2
AVERTIZARE
Pericol de strivire pentru persoanele cu implanturi metalice pasive (de exemplu plăci, şuruburi).
Nu introduceţi mâinile şi nu vă aplecaţi în interiorul maşinii când capotele de protecţie sunt des-
chise.
Nu introduceţi obiecte metalice în zona periculoasă.
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Panouri de avertizare
49
2.2.3 Panouri de avertizare la dispozitivul de tăiere a benzii şi la jgheabul
deşeurilor de bandă
2
Poz. W205 în fig. 2.2 - 4, pagina 49 şi 2.2 - 5, pagina 50, cod articol 03009344-01
(bucăţi per automat: 8)
2.2.3.1 Panoul de avertizare W205 din partea superioară
2
Fig. 2.2 - 4 Panoul de avertizare W205 din partea superioară a dispozitivului de tăiere a benzii
AVERTIZARE 2
Atunci când doriţi să executaţi lucrări la dispozitivul de tăiere a benzii, deconectaţi automatul de
la reţeaua electrică şi alimentarea cu aer comprimat.
Aşteptaţi până când presiunea de exploatare scade la 0 MPa.
Purtaţi mănuşi de protecţie rezistente atunci când lucraţi la dispozitivul de tăiere a benzii. 2
2
2
2
2
2
2
2
2
PERICOL DE RĂNIRE PRIN TĂIERE!
Există pericol de rănire prin tăiere chiar şi cu
maşina oprită.
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Panouri de avertizare Începând cu versiunea software SR.70x.xx Ediţia 01/2011
50
2.2.3.2 Panoul de avertizare W205 de la jgheabul deşeurilor de bandă
2

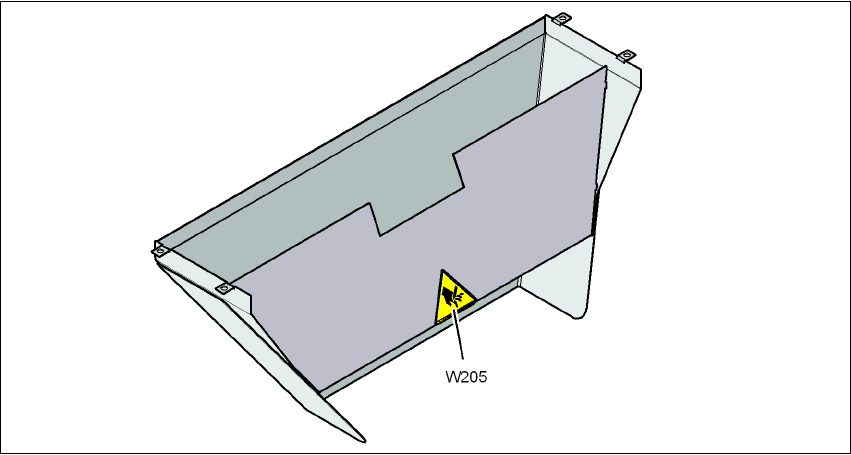

Fig. 2.2 - 5 Panoul de avertizare W205 de la jgheabul deşeurilor de bandă
