Siguran ţ a exploat ă rii Instruc ţ iuni de utilizare SIPLACE Seria X Panouri de avertizare Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 56 2.2.5 Panouri de avertizare la transportorul de PCB-uri 2 Poz. W208…
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Panouri de avertizare
55
2.2.4.5 Panoul de avertizare W207 de pe limitatorul curentului de cuplare de la
alimentarea electrică
2
Fig. 2.2 - 10 Panoul de avertizare W207 de pe limitatorul curentului de cuplare de la alimentarea electrică
Poz. W207, cod articol 03009346-01
PCB1 Placa cu circuite imprimate, limitatorul curentului de cuplare - transformator
PCB2 Placa cu circuite imprimate, limitatorul curentului de cuplare - servoamplificator
PCB2
PCB1
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Panouri de avertizare Începând cu versiunea software SR.70x.xx Ediţia 01/2011
56
2.2.5 Panouri de avertizare la transportorul de PCB-uri
2

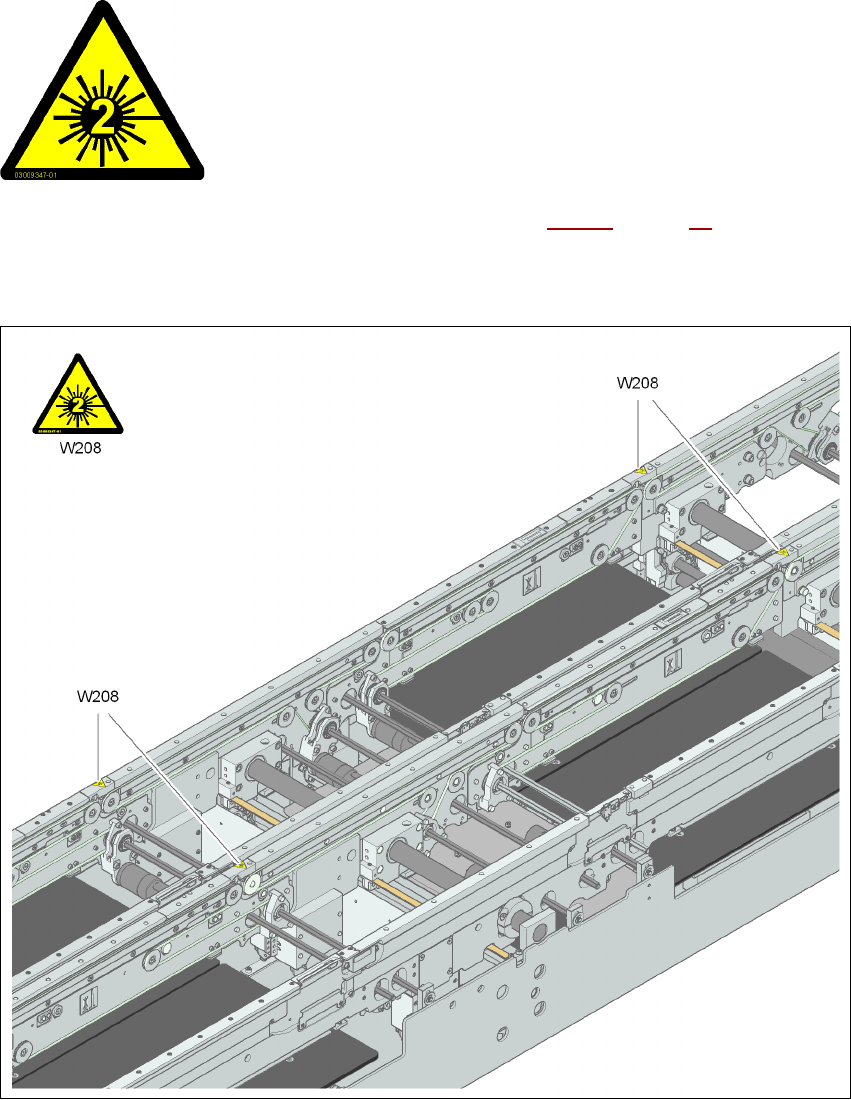

Poz. W208 "Clasa laser 2" la transportorul de PCB-uri din fig. 2.2 - 11, pagina 56, cod articol
03009347-01 (bucăţi per automat: 4 pentru transportorul dublu, 2 pentru transportorul simplu)
2
2
2
Fig. 2.2 - 11 Panoul de avertizare W208 "Clasa laser 2" de la transportorul de PCB-uri
Poz. W208, cod articol 03009347-01
2
2
RADIAŢIE LASER!
Nu priviţi în fascicul!
Clasa laser 2
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Panouri de avertizare
57
2.2.6 Panoul de avertizare de la conectorul CEKON
2
Poz. W 211 din fig. 2.2 - 12, pagina 57 (bucăţi per automat: 1)
2
Fig. 2.2 - 12 Panoul de avertizare W211 de la conectorul CEKON
Poz. W211, cod articol 03009351-01
2
TENSIUNI REZIDUALE!
După decuplarea conectorului de reţea de la reţeaua de alimentare, aşteptaţi
30 s până la scurgerea tensiunilor reziduale.
NAFTA-Region: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious in-
jury. Avoid contact with power plug and/or wire ends for 30 seconds
