ratorul este anunţat printr-un mesaj de eroare asupra faptului că este necesară îndepărtarea de
pe bandă a componentei din tantal.
INDICAŢIE 2
Îndepărtarea manuală de către operator a condensatorilor din tantal nepreluaţi este descrisă în
secţiunea 3.9.1.3, pagina 170.
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Indicaţii de siguranţă pentru exploatarea automatului Începând cu versiunea software SR.70x.xx Ediţia 01/2011
66
2.5.3 Indicaţii de siguranţă pentru deplasarea manuală a axei Z de la capul Twin-
Star
ATENŢIE
PERICOL DE STRIVIRE LA CAPUL TwinStar 2
Nu este permisă în niciun caz deplasarea manuală în jos a axei Z la tamponul unităţii de rapel.
Din cauza forţei mari de arcuire a cilindrului există un risc de rănire a degetelor la revenirea rapi-
dă a tamponului. Acest lucru este valabil şi pentru spaţiul din interiorul capului TwinStar, atunci
când tija pistonului revine rapid în poziţia iniţială.
2

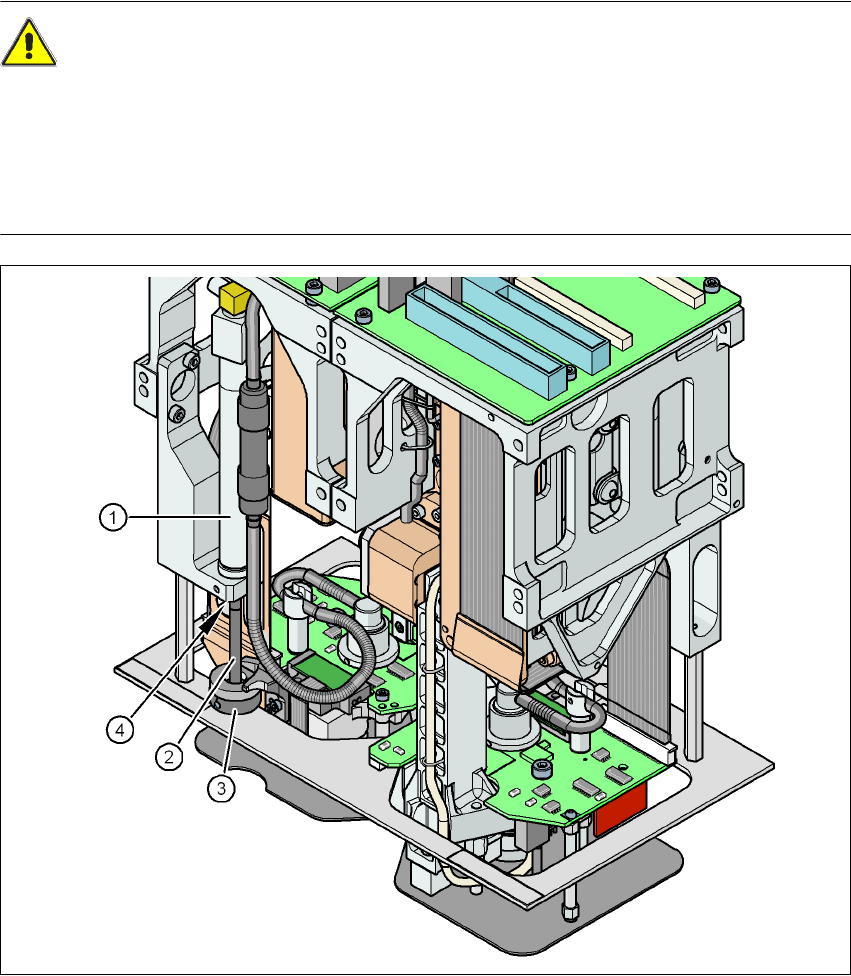

Fig. 2.5 - 2 Pericol de strivire din cauza unităţii de rapel de la capul TwinStar
(1) Unitate de rapel, cilindru de aer comprimat
(2) Tija pistonului
(3) Tamponul unităţii de rapel
(4) Zonă cu risc de strivire a degetelor
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Indicaţii de siguranţă pentru exploatarea automatului
67
2.5.4 Indicaţii de siguranţă pentru camerele componentelor de la capul TwinStar
la înlocuirea capului de plantare
AVERTIZARE 2
La o înlocuire a capului de plantare TwinStar cu capul SpeedStar este necesară demontarea
camerelor pentru componente (staţionare, P&P, tip 33, 55 x 45 şi tip 25, 16 x 16) ale capului
TwinStar, în caz contrar capul SpeedStar va intra în coliziune cu carcasele camerelor.
2

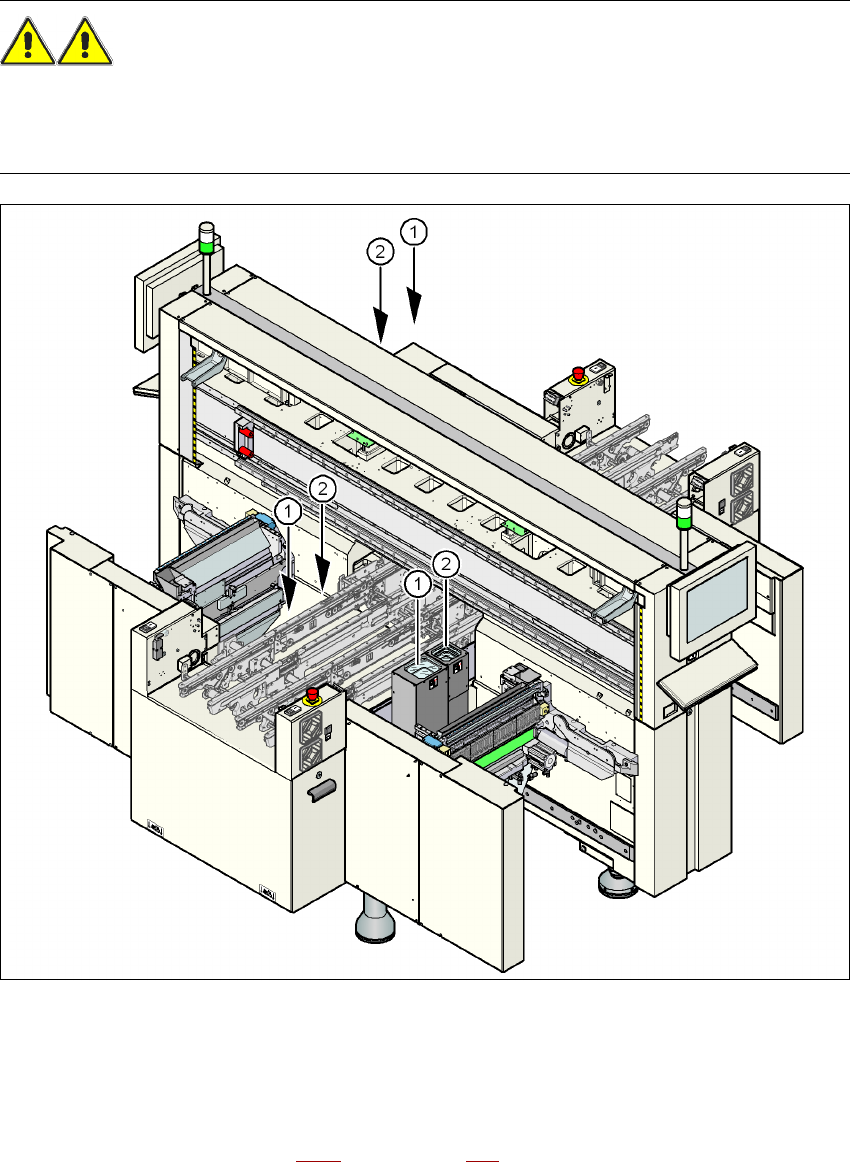

Fig. 2.5 - 3 Indicaţii de siguranţă pentru modulele Vision ale capului TwinStar la înlocuirea capului de plantare
(1) Poziţie de montare, cameră CO (staţionară, P&P (tip 33) 55 x 45) exemplificată pentru X3
(2) Poziţie de montare, cameră CO (staţionară, P&P (tip 25) 16 x 16) exemplificată pentru X3
Poziţiile de montare pentru toate plantatoarele de componente electronice SIPLACE Seria X
sunt prezentate în secţiunea 3.8.2
, de la pagina 162. 2
