Siguran ţ a exploat ă rii Instruc ţ iuni de utilizare SIPLACE Seria X Dispozitive de siguran ţă Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 72 2.6 Dispozitive de siguran ţă 2.6.1 Capote de protec ţ ie 2 Fig…
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Indicaţii de siguranţă pentru exploatarea automatului
71
2.5.10 Temperaturi ridicate la modulele alimentatoare ale axei X în regim de
funcţionare continuă
2
Fig. 2.5 - 6 Temperaturi ridicate la modulele alimentatoare ale axei X în regim de funcţionare continuă
(1) Panou indicator pentru temperatură, cod articol 03031926-01
(2) Motor pas cu pas
ATENŢIE
TEMPERATURI ÎNALTE 2
Motoarele pas cu pas pot atinge temperaturi ridicate ale suprafeţelor în cazul funcţionării conti-
nue şi al unei temperaturi ambientale mai mari de 22°C. Atenţie la atingerea motoarelor.
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Dispozitive de siguranţă Începând cu versiunea software SR.70x.xx Ediţia 01/2011
72
2.6 Dispozitive de siguranţă
2.6.1 Capote de protecţie
2

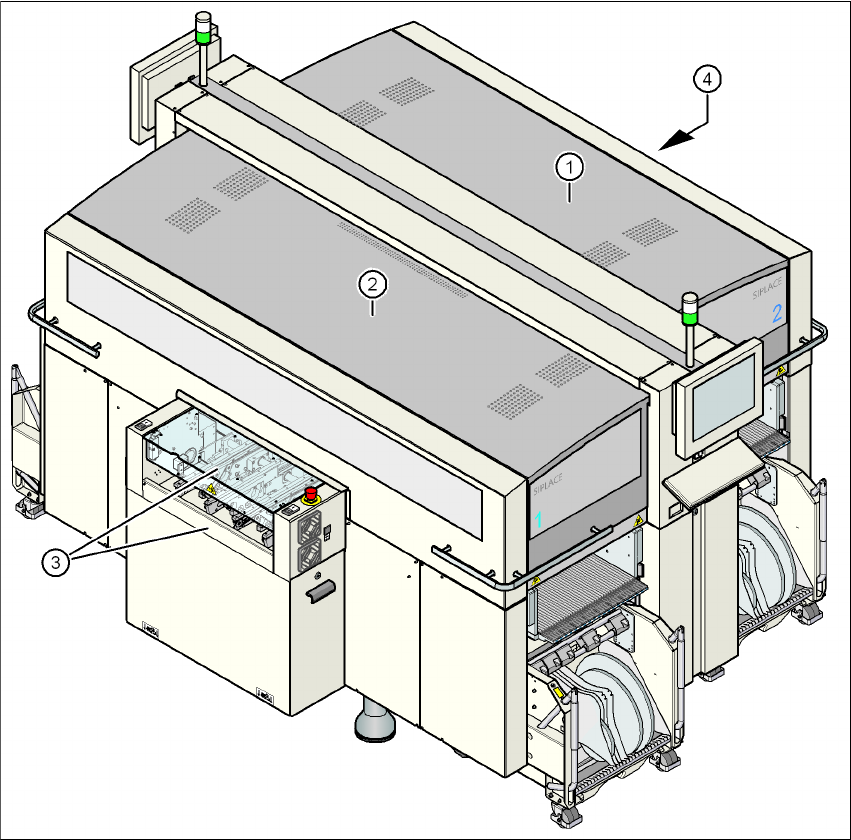

Fig. 2.6 - 1 Capote de protecţie
(1) Capotă de protecţie, scurtă
(2) Capotă de protecţie, lungă
(3) Clapă de acoperire şi protecţie contra intervenţiei la banda de intrare
(4) Clapă de acoperire şi protecţie contra intervenţiei la banda de ieşire
2
Zona de deplasare a portalurilor este acoperită cu două capote de protecţie basculante (poz. 1 şi
2). Geamurile laterale au rolul de a bloca accesul din lateral în interiorul automatului. Cele două
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dispozitive de siguranţă
73
clape de acoperire (poz. 3 şi 4) de deasupra benzilor de intrare respectiv ieşire ale transportorului
de PCB-uri asigură accesul la transportorul de PCB-uri.
Modul de funcţionare 2
Dacă una dintre capotele de protecţie este basculată în sus sau una dintre clapele de acoperire
de la transportorul de PCB-uri este ridicată, alimentarea electrică a axelor portalurilor este între-
ruptă imediat. Axele portalurilor se opresc. Pe ecran este afişat mesajul "Închideţi panoul de aco-
perire".
→ Închideţi capotele de protecţie şi apăsaţi unul dintre butoanele de pornire (poz. 1 în fig.
2.6 - 2
), pentru a relua operaţia de plantare.
2

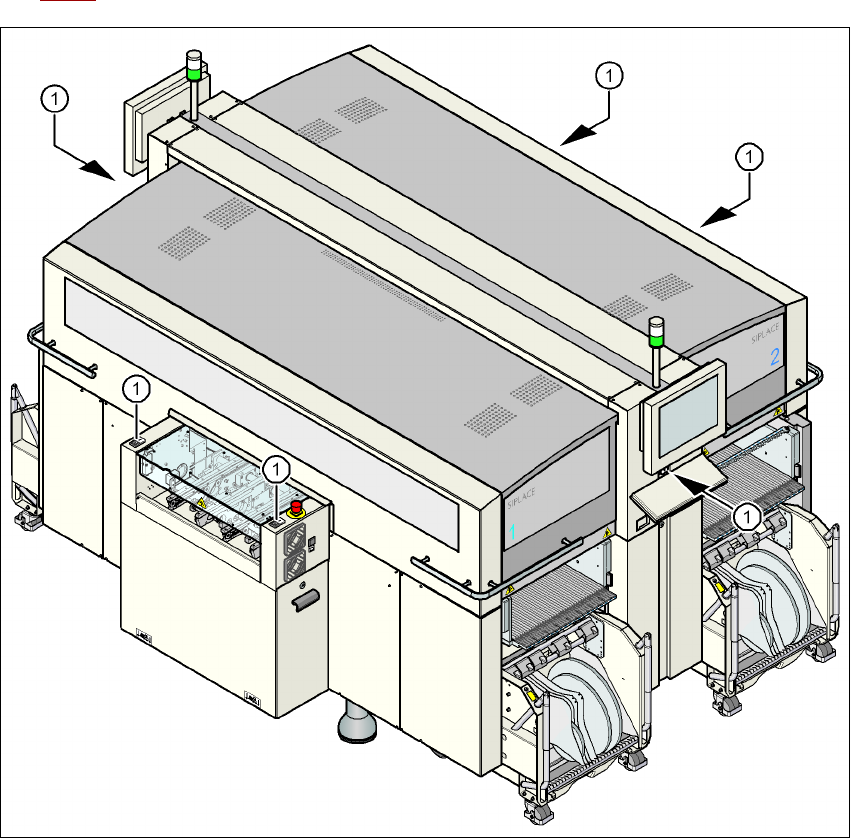

Fig. 2.6 - 2 Poziţia butoanelor de pornire (albe) la automat
(1) Butoane de pornire (albe) la automat
