Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dispozitive de siguranţă
73
clape de acoperire (poz. 3 şi 4) de deasupra benzilor de intrare respectiv ieşire ale transportorului
de PCB-uri asigură accesul la transportorul de PCB-uri.
Modul de funcţionare 2
Dacă una dintre capotele de protecţie este basculată în sus sau una dintre clapele de acoperire
de la transportorul de PCB-uri este ridicată, alimentarea electrică a axelor portalurilor este între-
ruptă imediat. Axele portalurilor se opresc. Pe ecran este afişat mesajul "Închideţi panoul de aco-
perire".
→ Închideţi capotele de protecţie şi apăsaţi unul dintre butoanele de pornire (poz. 1 în fig.
2.6 - 2
), pentru a relua operaţia de plantare.
2
Fig. 2.6 - 2 Poziţia butoanelor de pornire (albe) la automat
(1) Butoane de pornire (albe) la automat
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Dispozitive de siguranţă Începând cu versiunea software SR.70x.xx Ediţia 01/2011
74
2.6.2 Comutatoare şi butoane la automat
2.6.2.1 Poziţia comutatoarelor şi butoanelor la automat
2

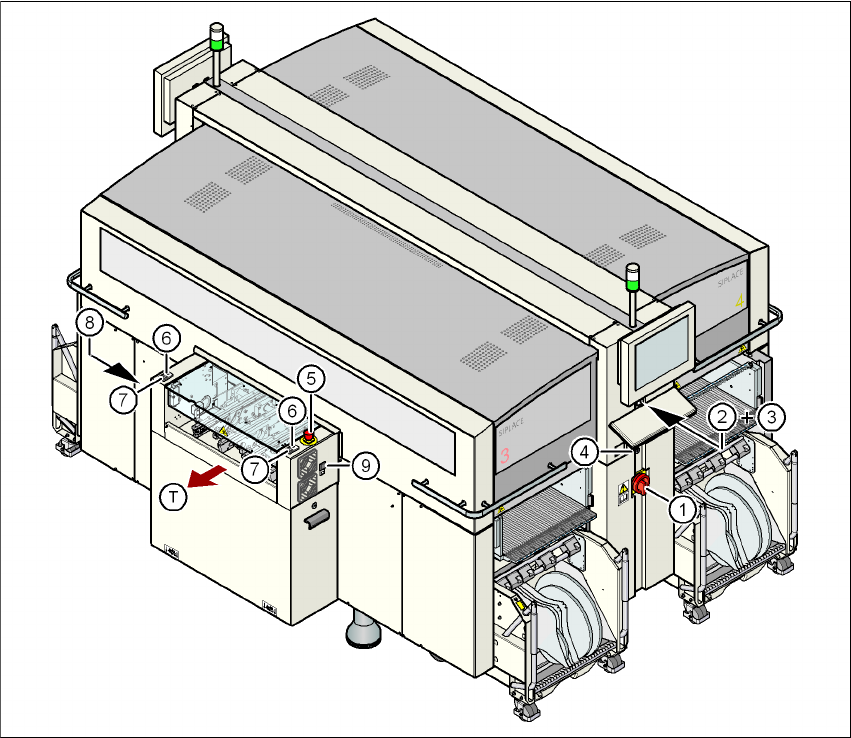

Fig. 2.6 - 3 Poziţia comutatoarelor şi butoanelor - privind către partea de ieşire a PCB-urilor
(1) Întrerupător general
(2) Buton de oprire (negru) la panoul de operare de pe partea alimentării electrice
(3) Buton de pornire (alb) la panoul de operare de pe partea alimentării electrice
(4) Contor de componente la panoul de operare de pe partea alimentării electrice
(5) Buton de OPRIRE URGENTĂ pe partea de ieşire
(6) Buton de pornire (alb) pe partea de ieşire
(7) Buton de oprire (negru) pe partea de ieşire
(8) Buton (negru) pentru parcarea şi evacuarea căruciorului cu componente, locaţia 2
(9) Buton (negru) pentru parcarea şi evacuarea căruciorului cu componente, locaţia 3
(T) Direcţia de transport a PCB-urilor
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Dispozitive de siguranţă
75
2

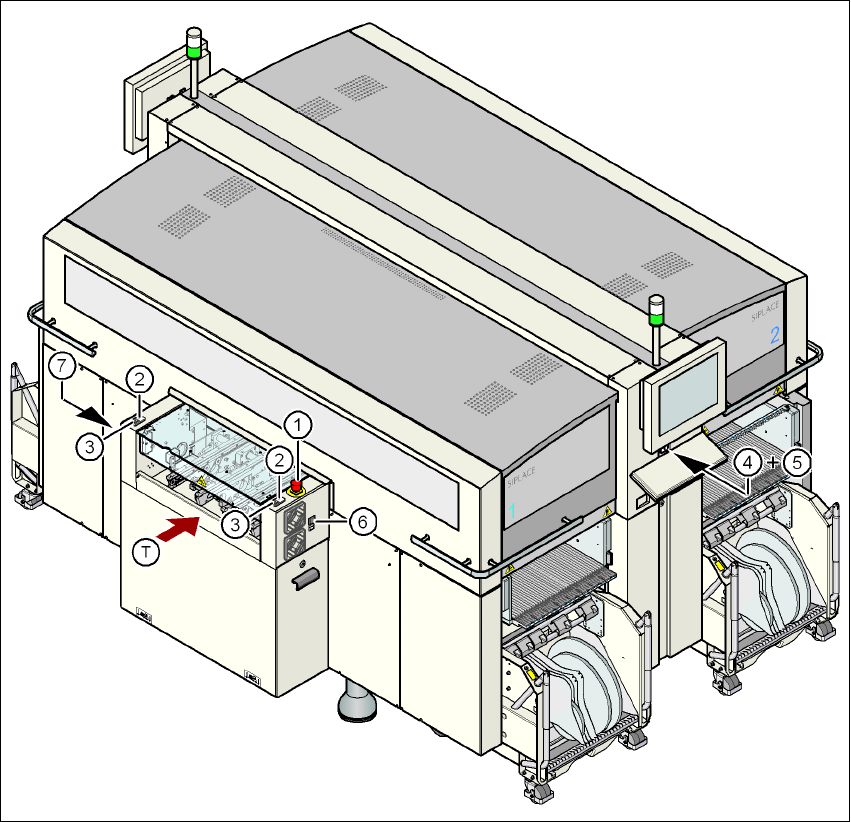

Fig. 2.6 - 4 Poziţia comutatoarelor şi butoanelor - privind către partea de intrare a PCB-urilor
(1) Buton de OPRIRE URGENTĂ pe partea de intrare
(2) Buton de pornire (alb) pe partea de intrare
(3) Buton de oprire (negru) pe partea de intrare
(4) Buton de pornire (alb) la panoul de operare de pe partea unităţii de aer comprimat
(5) Buton de oprire (negru) la panoul de operare de pe partea unităţii de aer comprimat
(6) Buton (negru) pentru parcarea şi evacuarea căruciorului cu componente, locaţia 1
(7) Buton (negru) pentru parcarea şi evacuarea căruciorului cu componente, locaţia 4
(T) Direcţia de transport a PCB-urilor
