2.7 Tensiuni reziduale şi timpi de descărcare în auto-
mat
Dacă este apăsat butonul de OPRIRE URGENTĂ sau automatul este oprit, tensiunile circuitelor
intermediare de 250 V- pentru axele portalurilor respectiv de 145 V- pentru axele stelei vor fi re-
duse în scurt timp aproximativ la valoarea tensiunilor reziduale.
AVERTIZARE 2
Automatul este alimentat cu o tensiune de reţea de 3 x 200 V~, 3 x 208 V~, 3 x 230 V~,
3 x 380 V~, 3 x 400 V~ respectiv 3 x 415 V~ ± 5%, 50/60 Hz. Componentele acestei instalaţii
conduc aşadar tensiuni care prezintă pericol de moarte - chiar şi cu întrerupătorul general decu-
plat. Manipularea necorespunzătoare a acestui automat poate provoca prin urmare decesul sau
vătămări corporale grave, precum şi pagube materiale însemnate.
→ Respectaţi normele de prevenire a accidentelor şi normele DIN în vigoare (în special DIN EN
60 204, partea 1).
→ Numai personalul calificat respectiv instruit are permisiunea de a deschide capacele de pe
unitatea de alimentare electrică şi de pe unitatea axelor.
2

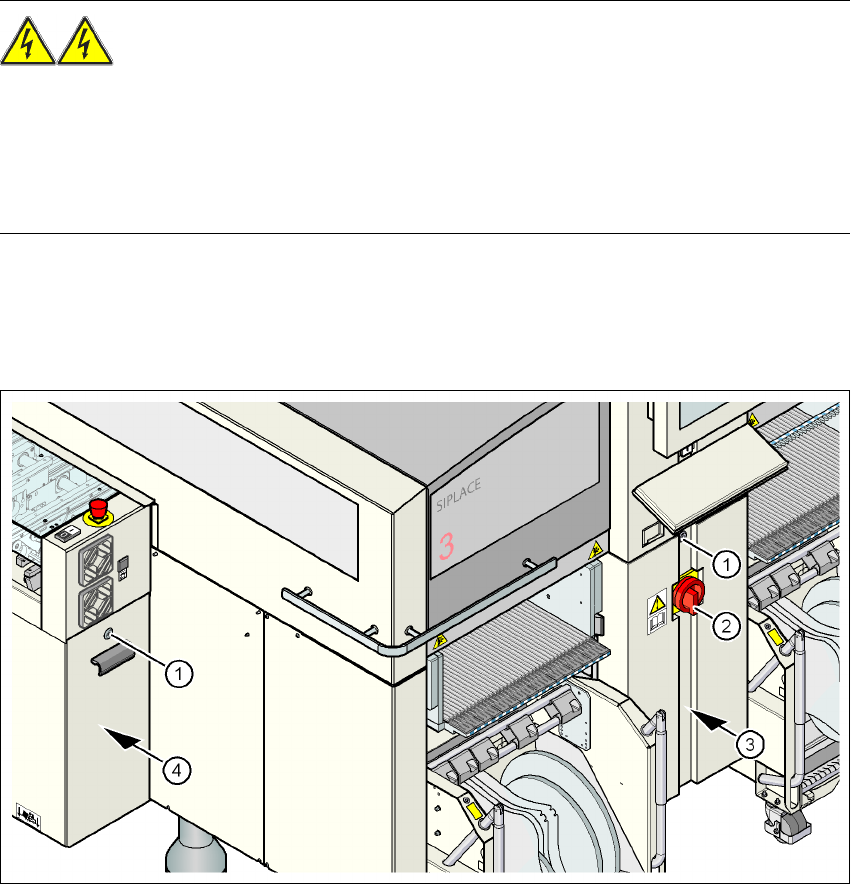

Fig. 2.7 - 1 Unitatea de alimentare electrică
(1) Zăvor cu cârlig în capac
(2) Întrerupător general
(3) Unitatea de alimentare electrică din spatele capacului
(4) Unitatea axelor
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Tensiuni reziduale şi timpi de descărcare în automat Începând cu versiunea software SR.70x.xx Ediţia 01/2011
86
Fig. 2.7 - 2 Puncte de măsurare la unitatea de alimentare electrică
2
2.7.1 Tensiuni de exploatare, tensiuni reziduale şi timpi de descărcare după
apăsarea butonului de OPRIRE URGENTĂ
2
2
Pinii X11 şi X13_1
măsuraţi în raport cu pinul
X12 (GND)
Tensiune în regim
normal
Tensiune reziduală
la OPRIRE
URGENTĂ
Timpi de
descărcare
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Pinul X13_4
măsurat în raport cu pinul
X3_7 (-)
Tensiune în regim
normal
Tensiune reziduală
la OPRIRE
URGENTĂ
Timpi de
descărcare
X13_4 + 40 V- + 40 V- -
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Blocarea alimentării cu aer comprimat şi depresurizarea
87
2.7.2 Tensiuni reziduale şi timpi de descărcare după deconectarea
întrerupătorului general
2
ATENŢIE 2
Pentru a evita pierderile de date, exceptând situaţiile de urgenţă, opriţi automatul numai dacă sunt
îndeplinite următoarele criterii:
– Automatul a încheiat transmisia datelor maşinii, datelor de configurare şi a datelor panourilor
PCB.
– Automatul a încheiat prelucrarea PCB-urilor.
– Automatul a încheiat faza de iniţializare.
2.8 Blocarea alimentării cu aer comprimat şi depresu-
rizarea
Presiunea de exploatare a automatului este reglată la o valoare fixă de 0,50 ± 0,025 MPa (5,0 ±
0,25 bar). Amplasamentul unităţii de aer comprimat este indicat în poz. 1 din fig. 2.8 - 1
, pagina
88
. Puteţi întrerupe alimentarea cu aer comprimat a automatului cu robinetul de închidere (poz. 2
din fig. 2.8 - 1
, pagina 88).
→ Descuiaţi zăvorul capacului folosind cheia maşinii.
→ Îndepărtaţi capacul (vezi fig. 2.8 - 1
, pagina 88).
→ Rotiţi maneta robinetului de închidere (poz. 1 din fig. 2.8 - 1
, pagina 88) din poziţie verticală
în poziţie orizontală.
→ Urmăriţi manometrul presiunii de exploatare (poz. 5 din fig. 2.8 - 1
, pagina 88). Cu automatul
în funcţiune, presiunea scade în interval de 1 minut până la 0 MPa (0 bar).
ATENŢIE
Cu maşina în stare de funcţionare, întreruperea alimentării cu aer comprimat de la robinetul de
închidere este permisă pentru maxim 30 minute. Dacă aveţi nevoie de mai mult timp pentru exe-
cutarea lucrărilor de întreţinere respectiv reparaţie la sistemul pneumatic, trebuie să decuplaţi
automatul de la întrerupătorul general şi să-l deconectaţi de la alimentarea cu aer comprimat.
Pinii X11, X13_1 şi X13_4
măsuraţi în raport cu pinul X12 (GND)
Tensiune reziduală cu
întrerupătorul general deconectat
Timpi de
descărcare
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
