Instruc ţ iuni de utilizare SIPLACE Seria X Siguran ţ a exploat ă rii Începând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 Blocar ea aliment ă rii cu aer comp rimat ş i depresurizarea 87 2.7.2 T ensiuni reziduale ş …
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Tensiuni reziduale şi timpi de descărcare în automat Începând cu versiunea software SR.70x.xx Ediţia 01/2011
86

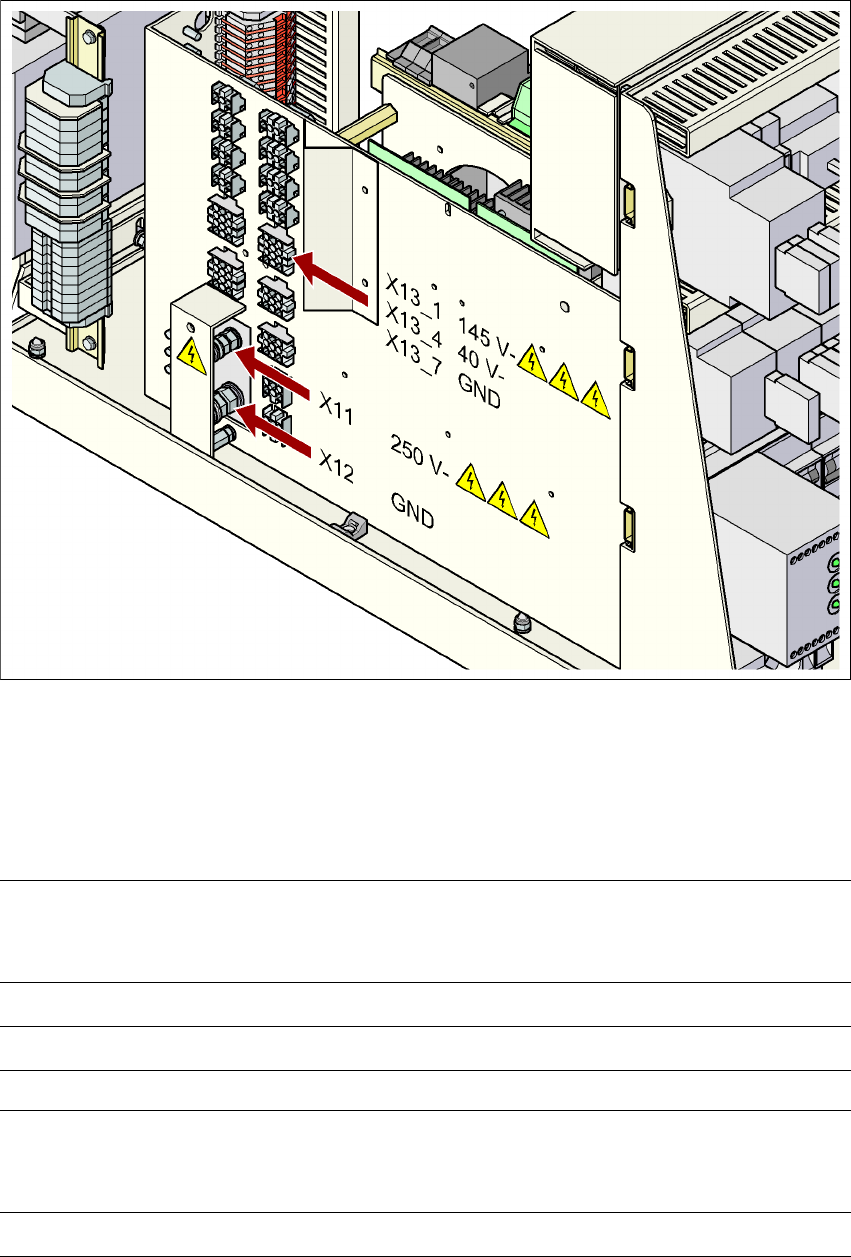

Fig. 2.7 - 2 Puncte de măsurare la unitatea de alimentare electrică
2
2.7.1 Tensiuni de exploatare, tensiuni reziduale şi timpi de descărcare după
apăsarea butonului de OPRIRE URGENTĂ
2
2
Pinii X11 şi X13_1
măsuraţi în raport cu pinul
X12 (GND)
Tensiune în regim
normal
Tensiune reziduală
la OPRIRE
URGENTĂ
Timpi de
descărcare
X11 + 250 V- < 10 V- 7 s
X13_1 + 145 V- < 10 V- 50 s
Pinul X13_4
măsurat în raport cu pinul
X3_7 (-)
Tensiune în regim
normal
Tensiune reziduală
la OPRIRE
URGENTĂ
Timpi de
descărcare
X13_4 + 40 V- + 40 V- -
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Blocarea alimentării cu aer comprimat şi depresurizarea
87
2.7.2 Tensiuni reziduale şi timpi de descărcare după deconectarea
întrerupătorului general
2
ATENŢIE 2
Pentru a evita pierderile de date, exceptând situaţiile de urgenţă, opriţi automatul numai dacă sunt
îndeplinite următoarele criterii:
– Automatul a încheiat transmisia datelor maşinii, datelor de configurare şi a datelor panourilor
PCB.
– Automatul a încheiat prelucrarea PCB-urilor.
– Automatul a încheiat faza de iniţializare.
2.8 Blocarea alimentării cu aer comprimat şi depresu-
rizarea
Presiunea de exploatare a automatului este reglată la o valoare fixă de 0,50 ± 0,025 MPa (5,0 ±
0,25 bar). Amplasamentul unităţii de aer comprimat este indicat în poz. 1 din fig. 2.8 - 1
, pagina
88
. Puteţi întrerupe alimentarea cu aer comprimat a automatului cu robinetul de închidere (poz. 2
din fig. 2.8 - 1
, pagina 88).
→ Descuiaţi zăvorul capacului folosind cheia maşinii.
→ Îndepărtaţi capacul (vezi fig. 2.8 - 1
, pagina 88).
→ Rotiţi maneta robinetului de închidere (poz. 1 din fig. 2.8 - 1
, pagina 88) din poziţie verticală
în poziţie orizontală.
→ Urmăriţi manometrul presiunii de exploatare (poz. 5 din fig. 2.8 - 1
, pagina 88). Cu automatul
în funcţiune, presiunea scade în interval de 1 minut până la 0 MPa (0 bar).
ATENŢIE
Cu maşina în stare de funcţionare, întreruperea alimentării cu aer comprimat de la robinetul de
închidere este permisă pentru maxim 30 minute. Dacă aveţi nevoie de mai mult timp pentru exe-
cutarea lucrărilor de întreţinere respectiv reparaţie la sistemul pneumatic, trebuie să decuplaţi
automatul de la întrerupătorul general şi să-l deconectaţi de la alimentarea cu aer comprimat.
Pinii X11, X13_1 şi X13_4
măsuraţi în raport cu pinul X12 (GND)
Tensiune reziduală cu
întrerupătorul general deconectat
Timpi de
descărcare
X11 < 10 V- < 7 s
X13_1 < 10 V- < 50 s
X13_4 < 10 V- < 2 s
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Blocarea alimentării cu aer comprimat şi depresurizarea Începând cu versiunea software SR.70x.xx Ediţia 01/2011
88
Fig. 2.8 - 1 Unitatea de aer comprimat de la automat
(1) Robinet de închidere
(2) Manometrul pentru presiunea de alimentare a componentelor maşinii
Presiune nominală: 0,48 ± 0,025 MPa, 4,8 ± 0,25 bar (domeniu de indicare: 0 - 0,6 MPa, 0 -
6 bar)
(3) Manometrul pentru presiunea de alimentare a distribuitorului portalului
Presiune nominală: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (domeniu de indicare: 0 - 0,6 MPa, 0 - 6 bar)
(4) Manometrul pentru presiunea de alimentare a modulelor alimentatoare Bulkcase
Presiune nominală: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (domeniu de indicare 0 - 0,6 MPa, 0 - 6 bar)
(5) Manometru pentru presiunea de admisie
Presiune nominală: 0,5 - 1,0 MPa, 5 - 10 bar (domeniu de indicare: 0 - 1,0 MPa, 0 - 10 bar)
(6) Filtru de aer comprimat
(7) Şurub cu locaş hexagonal pentru fixarea unităţii pneumatice
AVERTIZARE
Nu deconectaţi niciodată conductele de aer comprimat aflate sub presiune. Există pericol de ră-
nire! 2
