Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Starea energetică a automatului după decuplarea întrerupătorului general Începând cu versiunea software SR.70x.xx Ediţia 01/2011
90
2.9.1 Întrerupător general decuplat - automat conectat la reţea
AVERTIZARE
Chiar dacă întrerupătorul general este decuplat, următoarele componente se află încă sub tensi-
uni mortale:
– Clemele de branşare a cablurilor L1, L2 şi L3 ale întrerupătorului general Q1 (vezi fig. 2.9 -
2, pagina 91)
–Priză de service X102 (vezi fig. 2.9 - 2
, pagina 91)
–Siguranţa automată F1 pentru priza de service (vezi fig. 2.9 - 2
, pagina 91)
– Filtrul de reţea Z1 (vezi fig. 2.9 - 3
, pagina 92)
– Bobina de şoc de descărcare L20 cu siguranţele F21, F22 şi F23 (vezi fig. 2.9 - 3
, pagina 92)
– Tabloul de borne X100 pentru conectarea cablului de alimentare de la reţea (vezi fig. 2.9 - 3
,
pagina 92
)
–Toţi conductorii individuali, care se află sub tensiune chiar şi cu întrerupătorul general decu-
plat, sunt de culoare maro.
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Starea energetică a automatului după decuplarea întrerupătorului general
91
2

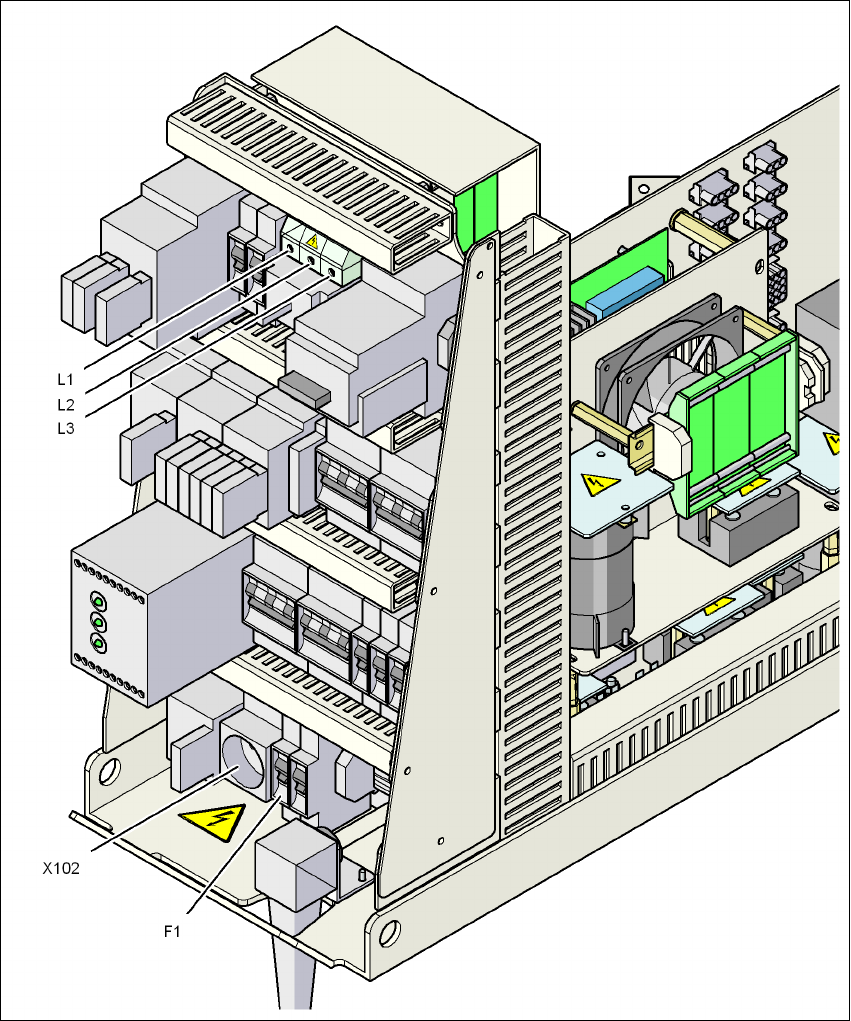

Fig. 2.9 - 2 Unitatea de alimentare electrică, vedere din faţă
Q1 Întrerupător general
X102 Priză de service
F1 Siguranţă pentru priza de service
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Starea energetică a automatului după decuplarea întrerupătorului general Începând cu versiunea software SR.70x.xx Ediţia 01/2011
92
2

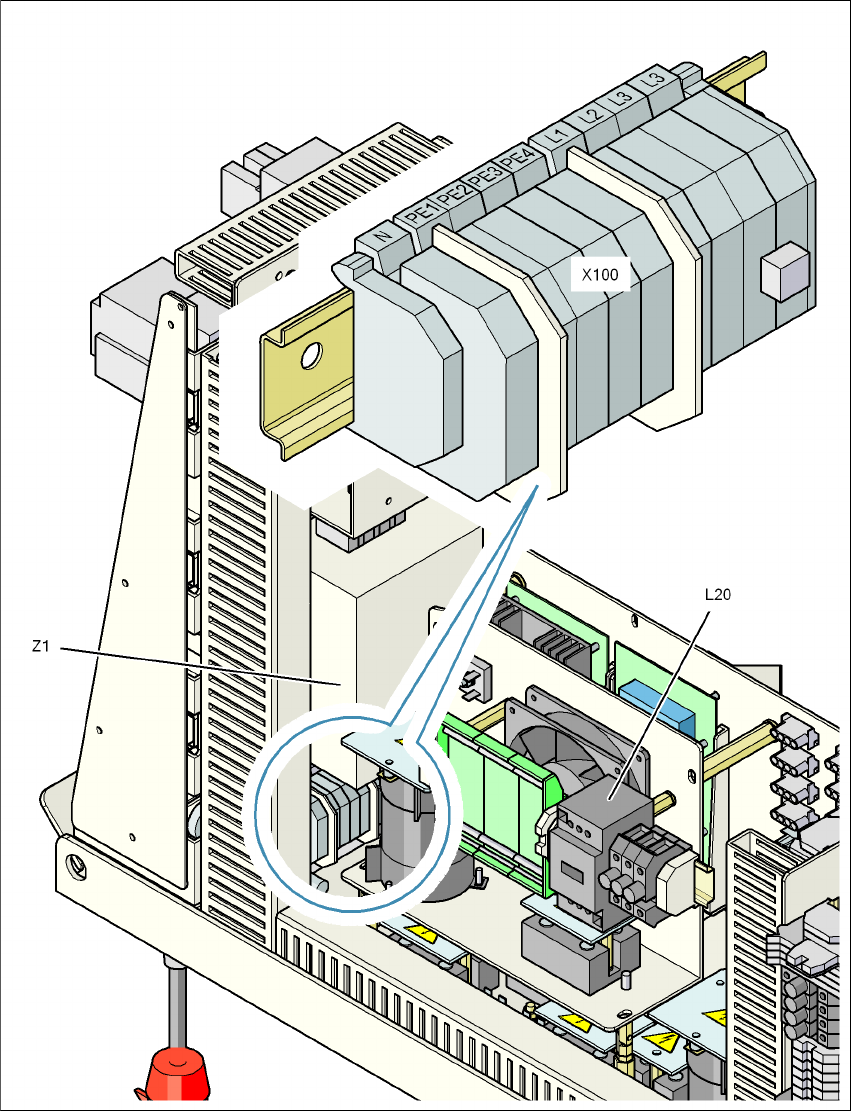

Fig. 2.9 - 3 Unitatea de alimentare electrică, vedere din spate
X100 Borne de conexiune pentru cablul de alimentare de la reţea
L20 Bobină de şoc de descărcare cu siguranţe F21, F22 şi F23
Z1 Filtru de reţea
