Siguran ţ a exploat ă rii Instruc ţ iuni de utilizare SIPLACE Seria X Blocarea automatului ş i aplicarea pan ourilor de avertizare Înc epând cu versiunea software SR.70x.xx Edi ţ ia 01/2011 94 2.9.3 Situa ţ ia aerului co…
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Starea energetică a automatului după decuplarea întrerupătorului general
93
Tabelul care urmează prezintă tensiunile subansamblurilor atunci când întrerupătorul general
este decuplat, însă automatul rămâne conectat la reţea.
2
2
2.9.2 Întrerupător general decuplat - automat deconectat de la reţea
Automatul este scos de sub tensiunea electrică, cu excepţia unor tensiuni reziduale reduse pre-
zente în unitatea de alimentare electrică.
Subansamblu Tensiune
Tabloul de borne X100
Filtrul de reţea Z1
Bornele L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Priza de service X102
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Siguranţa automată F1
115 V~
120 V~
130 V~
220 V~
230 V~
240 V~
Întrerupătorul general Q1
Bornele L1, L2, L3
3 x 200 V~
3 x 208 V~
3 x 230 V~
3 x 380 V~
3 x 400 V~
3 x 415 V~
Întrerupător general Q1
Bornele T1, T2, T3
0 V~
Unitatea de alimentare electrică
(vezi poz. 5 din fig. 2.7 - 2
, pagina 86)
Bucşa de control X11
GND X12
Bucşa de control X13_1
Bucşa de control X13_4
GND X13_7
< 10 V-
< 10 V-
< 10 V-
Siguranţa exploatării Instrucţiuni de utilizare SIPLACE Seria X
Blocarea automatului şi aplicarea panourilor de avertizare Începând cu versiunea software SR.70x.xx Ediţia 01/2011
94
2.9.3 Situaţia aerului comprimat din automat după decuplarea întrerupătorului
general
La decuplarea întrerupătorului general (poz. 1 din fig. 2.9 - 1, pagina 89) sau întreruperea alimen-
tării de la reţea a automatului, ventilul general comandat electric Y1 închide unitatea de aer com-
primat (poz. 1 din fig. 2.8 - 1
, pagina 88). Presiunea scade în interval de 5 secunde până la 0 MPa
(0 bar).
2.10 Blocarea automatului şi aplicarea panourilor de
avertizare
2.10.1 Sarcină şi scop
Înainte de a executa lucrări de întreţinere şi service - indiferent de forma acestora - la automat,
trebuie să-l asiguraţi împotriva repornirii şi să aplicaţi panouri de avertizare corespunzătoare. Da-
că veţi respecta cu stricteţe procedura descrisă în continuare, va fi exclus orice pericol de rănire
a colaboratorilor.
INDICAŢIE Acest procedeu include cerinţe minime care sunt impuse procedurii de blocare a au-
tomatului, respectiv aplicare a panourilor de avertizare la automat în vederea executării lucrărilor
de întreţinere şi service. Măsurile de siguranţă suplimentare, care sunt necesare pentru încheie-
rea în siguranţă a lucrărilor, pot fi specificate de normele de protecţie a muncii, responsabilul cu
protecţia muncii, comitetul pentru protecţia muncii şi departamentul de medicină a muncii. 2
2.10.2 Descriere
Urmaţi întotdeauna procedura descrisă în continuare, atunci când doriţi să deconectaţi, reglaţi sau
eliberaţi energia din automat.
→ Instruiţi în acest sens toţi angajaţii implicaţi.
→ Opriţi automatul, respectiv toate echipamentele auxiliare. Executaţi în acest sens procedura
normală de oprire:
–Apăsaţi butonul de OPRIRE.
–Opriţi calculatorul de comandă.
–Opriţi automatul de la întrerupătorul general.
→ Deconectaţi automatul de la toate sursele sale de energie:
– Întrerupeţi alimentarea cu aer comprimat.
– Întrerupeţi alimentarea cu de la reţea.
→ Blocaţi instalaţiile.
Instrucţiuni de utilizare SIPLACE Seria X Siguranţa exploatării
Începând cu versiunea software SR.70x.xx Ediţia 01/2011 Blocarea automatului şi aplicarea panourilor de avertizare
95
– Aplicaţi un lacăt în toate locaţiile în care acest lucru este posibil, ca de exemplu la între-
rupătorul de protecţie a motorului.
2

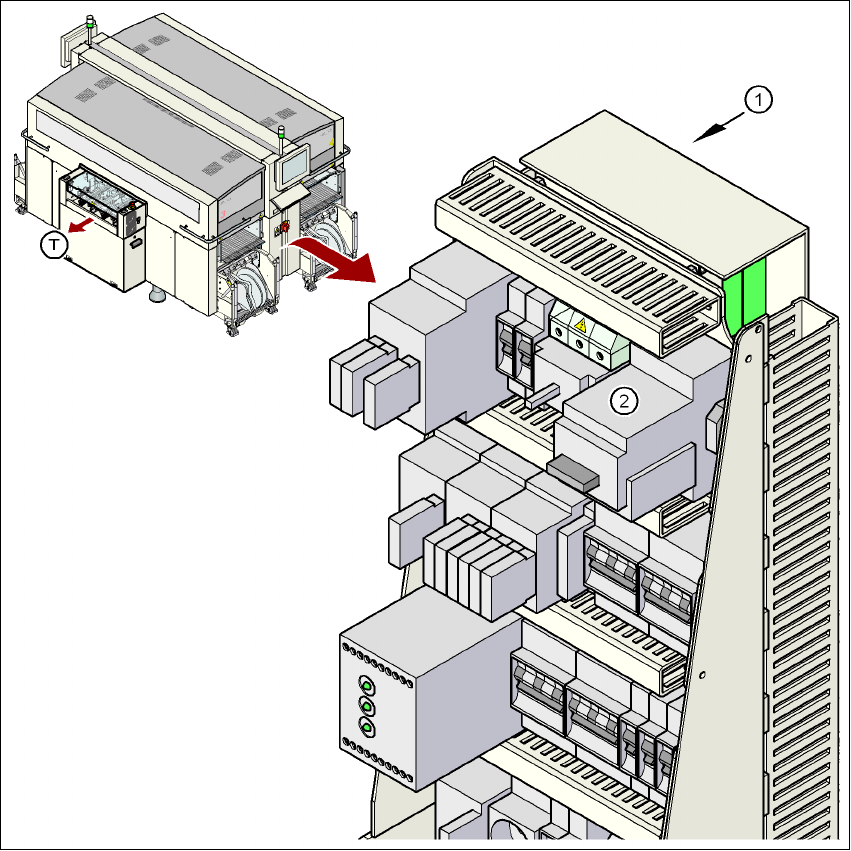

Fig. 2.10 - 1 Amplasamentul întrerupătorului de protecţie a motorului
2
(1) Alimentarea electrică
(2) Întrerupătorul de protecţie a motorului
(T) Direcţia de transport a plăcilor cu circuite
