R系列自动点胶系统
99
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
07 程序终点07 程序终点
按键按键 功能功能
>
将当前地址记录为程序终止点。程序终点将点胶针头返回至起始位置或停驻位置。此命令必须在点胶程序结束
后出现。
08 曲线节点08 曲线节点
Spline Node
------------------------------
X: 130.93 mm
Y: 37.39 mm
Z: 45.54 mm
R: 9.32 deg
[F1] OK [F3] Current
按键按键 功能功能
>
更改针头移动路径，使其在两点之间移动。输入曲线节点，使针头在从一个点移至另一点的过程中通过曲
线节点。这样可防止碰到工件上的障碍物。
点胶点 A 点胶点 B
曲线节点：针头从点胶点 A移至点胶点
B的过程中经过曲线节点。
09 曲线移动速度09 曲线移动速度
Spline Move Speed
------------------------------
Speed: 80.0 mm/s
[F1] OK
按键按键 功能功能
>
针头经过曲线节点时的移动速度。
范围: 0.1–500（mm/s）
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
R系列自动点胶系统
100
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
10 标签10 标签
Label
------------------------------
Label: 2
[F1] OK
按键按键 功能功能
>
注册数字标签，其可用于跳转（标签）、 循环、步骤重复、图样调用、子程序调用及程序调用指令的参考。
· 单个程序中的标签取值范围为1至9999。
11 跳转11 跳转
Goto
------------------------------
Label: 2
[F1] OK
按键按键 功能功能
>
程序跳转至程序中具有指定标签的地址栏。
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
R系列自动点胶系统
101
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

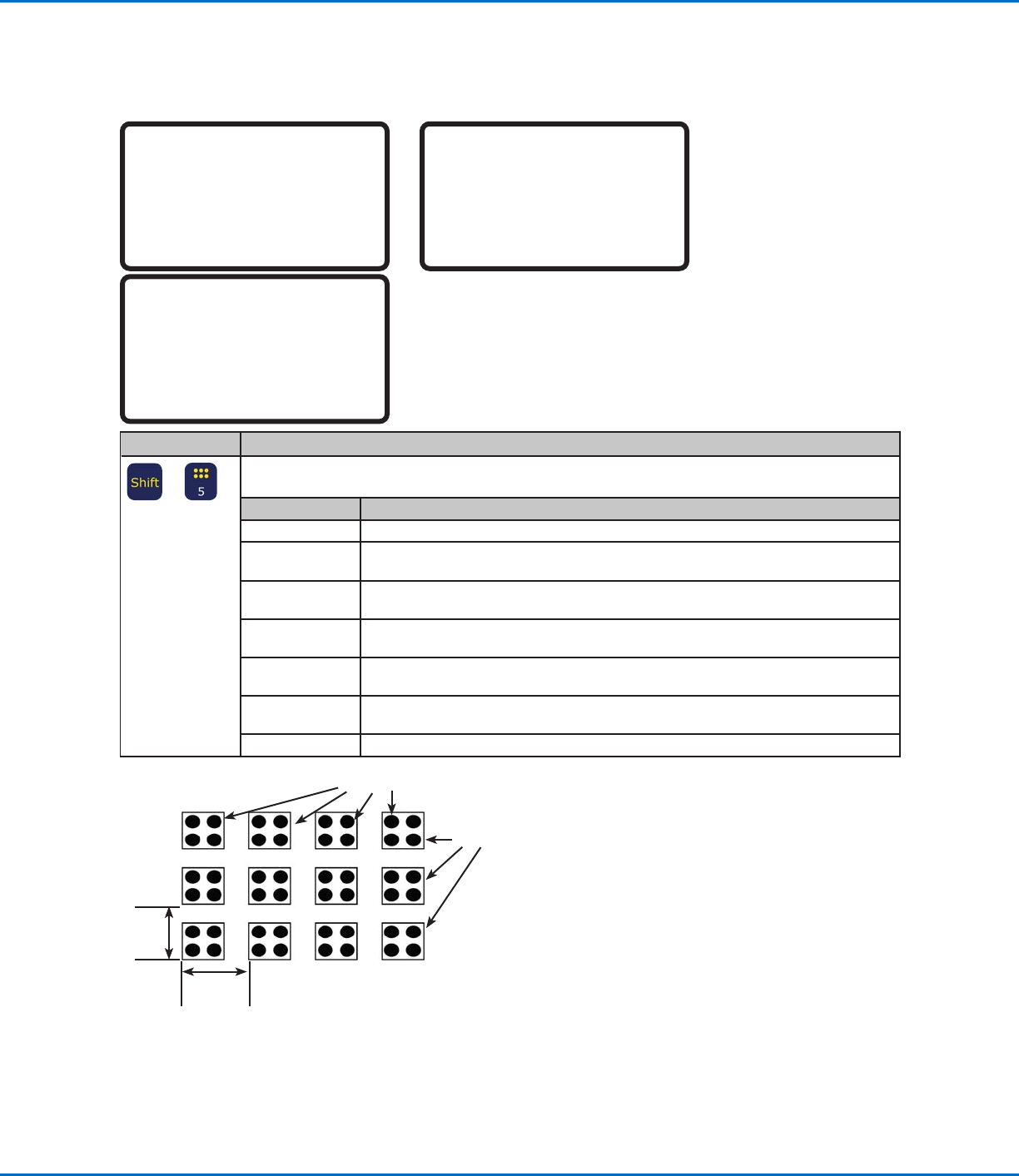

12 步骤重复 2D12 步骤重复 2D
Step & Repeat
------------------------------
[F1] Step & Repeat 2D
[F2] Step & Repeat 3D
------------------------------
Step & Repeat 2D 1/2
------------------------------
Direction X(1)/Y(2): 1
X Offset: 1.00 mm
Y Offset: 1.00 mm
[F1] OK [F2] Next
Step & Repeat 2D 2/2
------------------------------
Column (X): 1
Row (Y): 1
Path S(1)/N(2): 1
Goto Label: 1
[F1] OK [F2] Next
按键按键 功能功能
>
在多个相同的工件上进行基于同样图样的重复点胶作业，工件放置于同一个固定板上且行与列均对齐。
参数参数 描述（参考以下的图标和第102页上的“步骤重复参数的示例”）。描述（参考以下的图标和第102页上的“步骤重复参数的示例”）。
方向 针头沿XY轴移动的方向。选择X（1）赋予X轴优先级或选择Y（2）赋予Y轴优先级。
X补偿 X轴向工件之间的距离（mm）。
范围: 0.1–100（mm）
Y补偿 Y轴向工件之间的距离（mm）。
范围: 0.1–100（mm）
列（X） X轴向上的列数。
范围：1–9999
行（Y） Y轴向上的行数。
范围：1–9999
路径S（1） /
N（2）
图案行进路径。选择1执行S形图样或选择2执行N形图样。
前往标签 “步骤重复X”指令的起始地址。
X 补偿
（mm）
Y 补偿（mm）
行（Y）
列（X）
步骤重复 2D X补偿、Y补偿、列（X）和行（Y）参数图
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
