附录A，类型菜单参考（续）附录A，类型菜单参考（续）

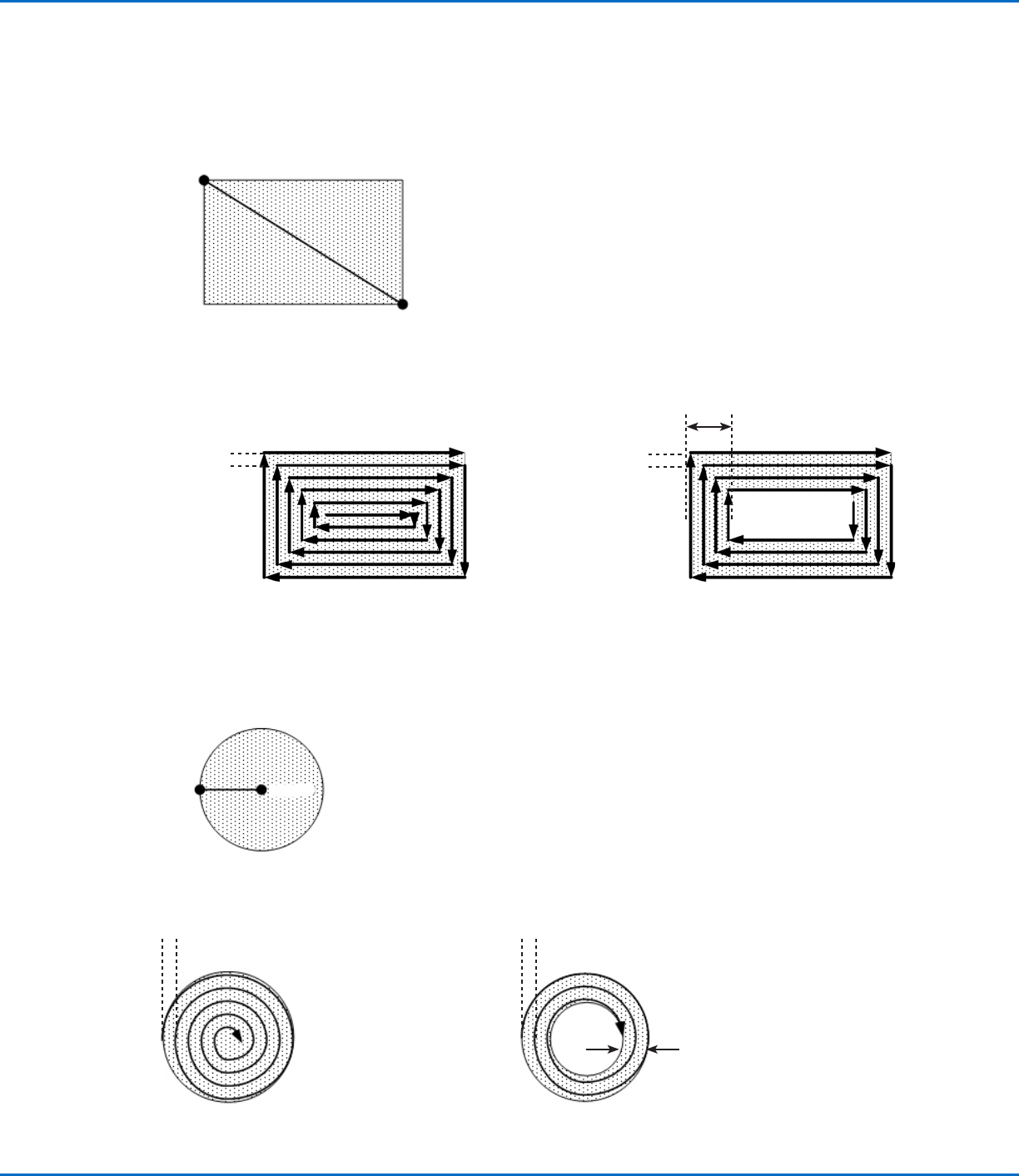

填充区域类型3。矩形向外填充区域类型3。矩形向外
此指令使针头沿一个旋转螺旋形路径从矩形中心移至矩形外边，从而填充一个矩形区域。输入一个“填充区域矩形向外”指令后，在
待填充区域左上角输入一个线起始点点，并在该区域右下角输入一个线结束点点。
注：注：对于旋转正方形路径，应采用多边形向内及多边形向外。
线起始点
线结束点
填充区域
矩形向外、宽度为5mm
示例：示例：
宽度 = 5 mm
宽度 = 5 mm
两端宽度 = 15 mm
矩形向外、宽度为5、两端宽度为0 矩形向外、宽度为5、两端宽度为15
填充区域类型4。划圆向内填充区域类型4。划圆向内
此指令使针头沿一个螺旋形路径从划圆外面移动到中心，从而填充设定区域。输入一个“填充区域划圆向内”指令后，使针头缓慢移
至待填充的圆的外界限上的一个点上，并将该位置输入为线起始点点。然后使针头直接移至圆心，并将该位置输入为线结束点点。
线起始点
线结束点
填充区域
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
划圆向内、宽度为5、两端宽度为0 划圆向内、宽度为5、两端宽度为15
R系列自动点胶系统
112
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

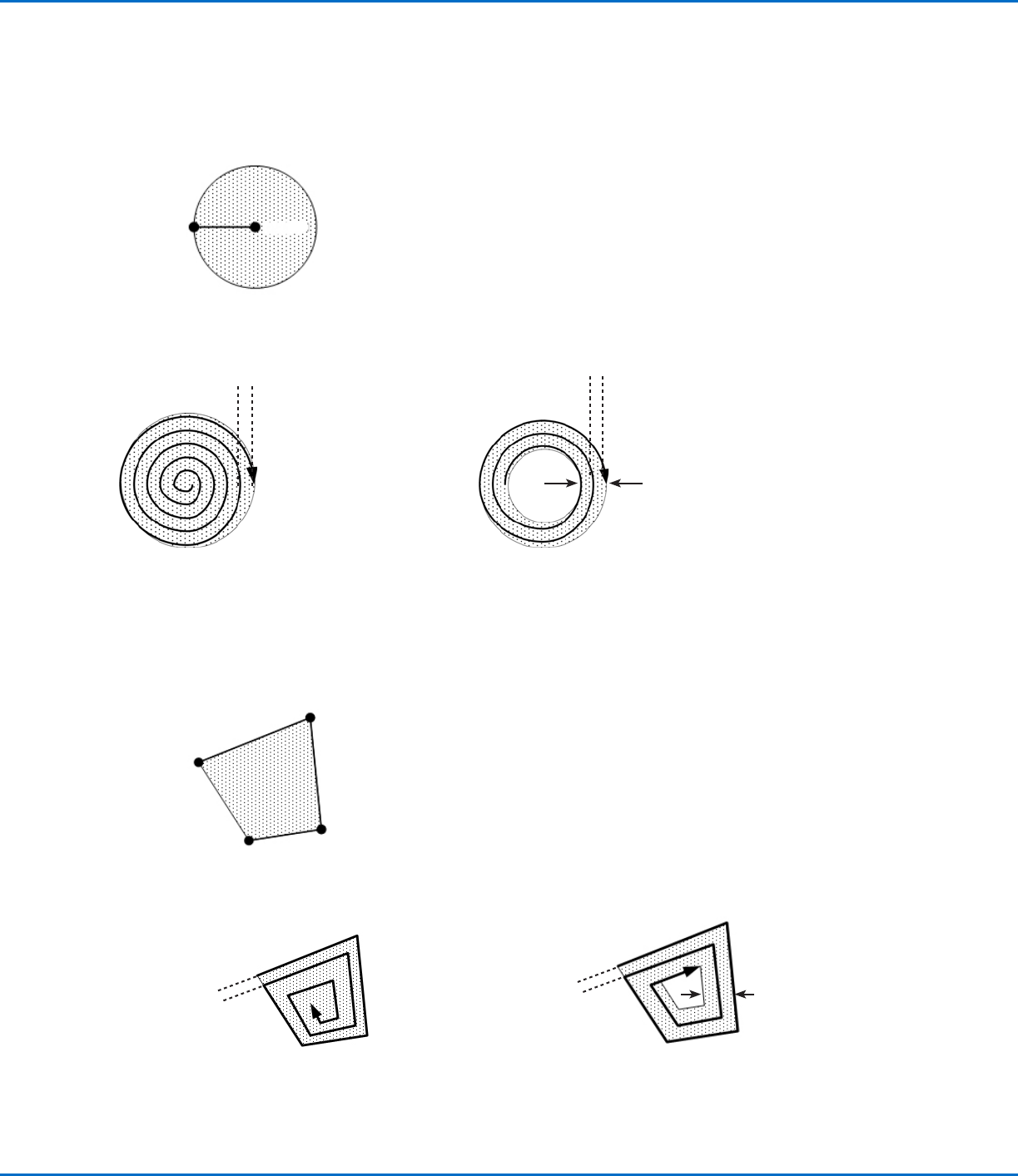

填充区域类型5。划圆向外填充区域类型5。划圆向外
此指令使针头沿一个螺旋形路径从划圆外面移动到圆心，从而填充设定的圆形环区域。输入一个“填充区域划圆向内”指令后，使针
头缓慢移至待填充的圆的外界限上的一个点上，并将该位置输入为线起始点点。然后使针头直接移至圆心，并将该位置输入为线结束
点点。
线起始点
线结束点
填充区域
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
划圆向外、宽度为5、两端宽度为0 划圆向外、宽度为5、两端宽度为15
填充区域类型6。多边形向内（由外至内）填充区域类型6。多边形向内（由外至内）
此指令使针头沿一个旋转螺旋形路径从多边形外面移动到中心。输入一个“多边形向内”指令后，在待填充区域的第一个拐角设定一
个线起始点点，并在该区域最后一个拐角设定一个线结束点点。
注：注：对于旋转正方形路径，应采用多边形向内及多边形向外。
线起始点
线结束点
填充区域
线经过点
线经过点
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
多边形向内、宽度为5、两端宽度为0 多边形向内、宽度为5、两端宽度为15
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
R系列自动点胶系统
113
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

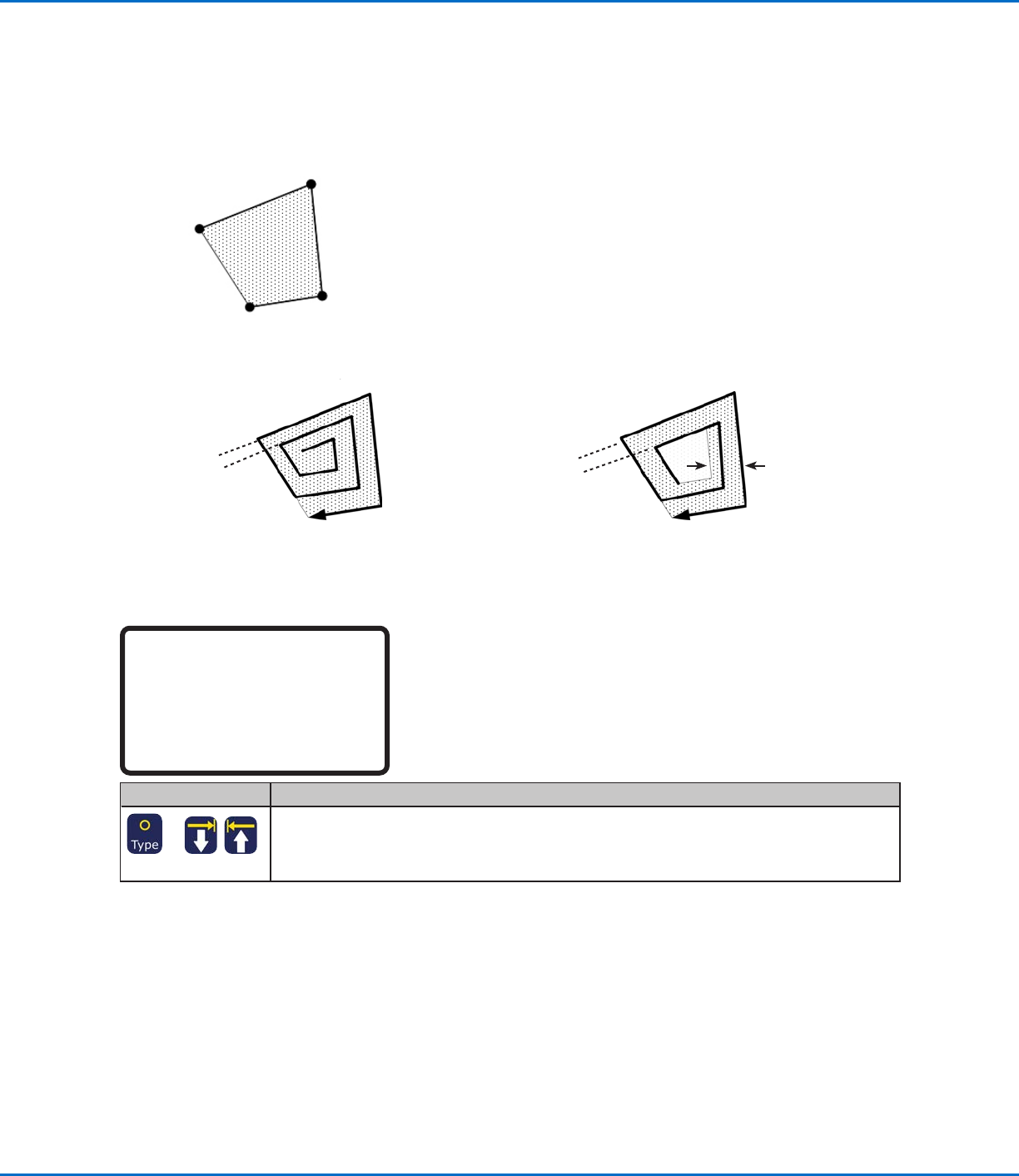

填充区域类型7。多边形向外（由内至外）填充区域类型7。多边形向外（由内至外）
此指令使针头沿一个旋转螺旋形路径从多边形外面移动到中心。输入一个“多边形向外”指令后，在待填充区域的左上角设定一个线
起始点点，并在该区域右下角设定一个线结束点点。
注：注：对于旋转正方形路径，应采用多边形向内及多边形向外。
线起始点
线结束点
填充区域
线经过点
线经过点
示例：示例：
宽度 = 5 mm
两端宽度 = 15 mm
宽度 = 5 mm
多边形向外、宽度为5、两端宽度为0 多边形向外、宽度为5、两端宽度为15
23 加速23 加速
Acceleration
------------------------------
Value: 50 mm/s2
[F1] OK
按键按键 功能功能
>
控制平台轴沿一条连续路径的点到点加速。此指令适用于在划线点胶图样中创建锐角转角。
默认（建议）: 50（mm/s
2
）
范围: 20–500（mm/s
2
）
附录A，类型菜单参考（续）附录A，类型菜单参考（续）
