R系列自动点胶系统
53
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
如何改变程序中所有的点坐标（程序补偿）如何改变程序中所有的点坐标（程序补偿）
当变更工件位置（位置或方向），通过程序补偿功能可更新程序中所有点的坐标。用户必需设置两个标记点，确保正常
执行此功能。
先决条件先决条件
系统处于教导模式下。参考第44页上的“如何从运行模式切换至教导模式”。
工件位置发生变动之前, 待更新的程序正确且功能正常。
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
· 设定工件的标记点。请参见第52页“如
何设定标记点”章节内容。
2
> > > >
· 按F1。
· 上下移动光标至“程序补偿”。
· 按ENTER。
[PROGRAM MENU] 1/1
01 Teach/Run
02*Program List
03 Reset Counter
04*Program Offset
05 Needle Adjust
06 Auto Needle Adjust
3
· 按下回车键启动。遵循显示屏上的说
明。
完成后，系统会自动调整当前程序所有
的节点，适应新的工件位置。
Program Offset
------------------------------
Press [ENTER] to begin
------------------------------
通过程序及指令操作（续）通过程序及指令操作（续）
工件的两个标记点位置示例
++
++
标记1
标记2
++
++
标记1
标记2
R系列自动点胶系统
54
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

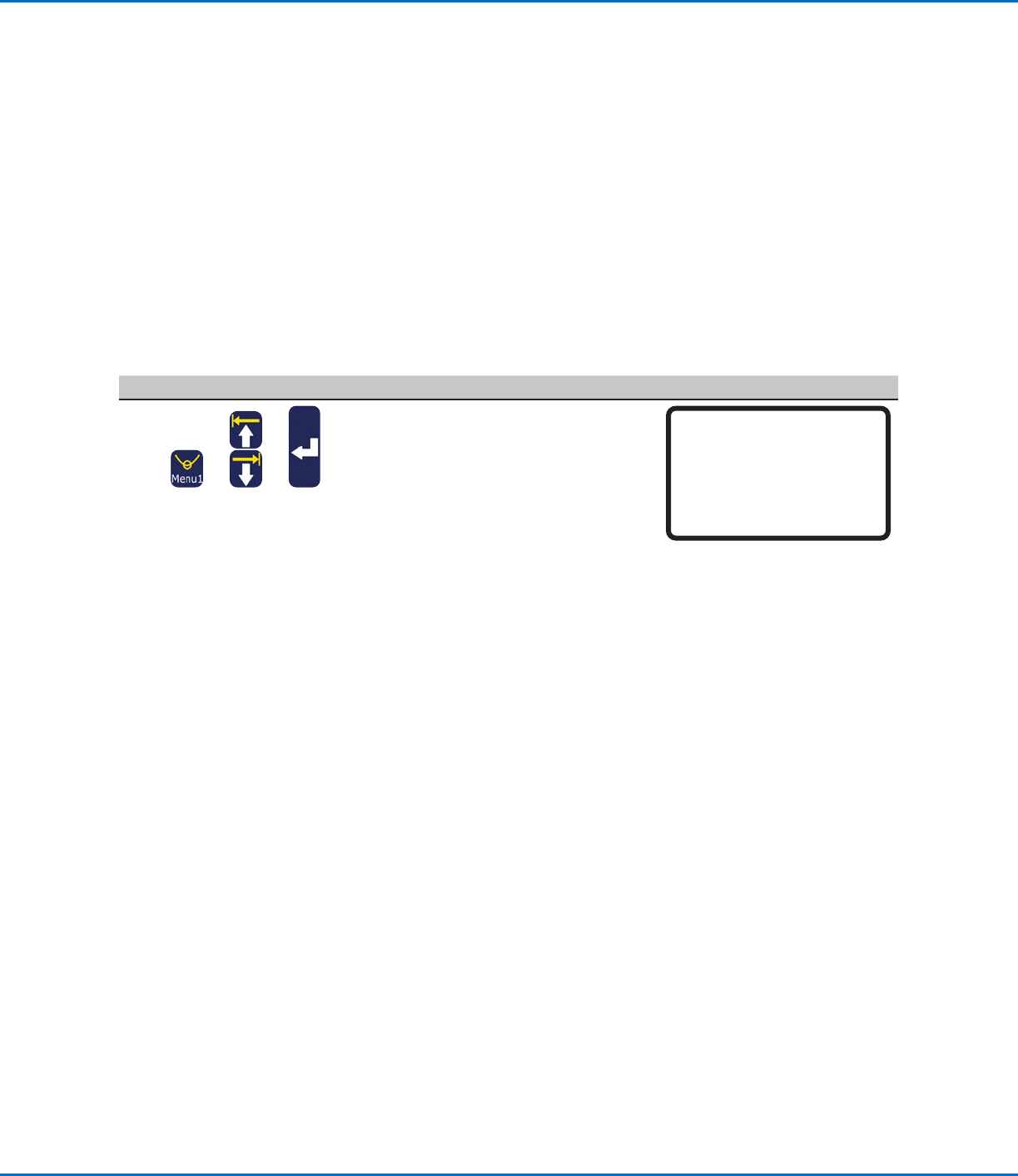

如何展开步骤重复命令下的指令如何展开步骤重复命令下的指令
使用此功能展开现有的“步骤重复”指令，显示指令中包含的所有地址。可使用菜单2下的撤销指令保存之前的“步骤
重复”指令。
注意：注意：
· 可使用菜单2下的撤销指令保存之前的“步骤重复”指令。
· 经扩展的“步骤重复”指令需要更多的地址。
先决条件先决条件
系统处于教导模式下。参考第44页上的“如何从运行模式切换至教导模式”。
想要编辑的程序当前已打开。参考第45页上的“如何打开及编辑程序”。
已选定需要扩展的“步骤重复”指令。参考第68页上的“如何针对多工件队列进行点胶（“步骤重复”）”，进一步
了解步骤重复指令。
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
> > > >
· 按下MENU 1。
· 上下移动光标至之前的“步骤重复”指
令。
· 按ENTER。
选定的“步骤重复”指令应处在程序的
根层级，所有的地址都需要相应地重新
编号。
[MENU 1] 1/2
01 Group Edit
02*Ex. Step & Repeat
03 Program Name
04 Axis Limit
05 Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
通过程序及指令操作（续）通过程序及指令操作（续）
R系列自动点胶系统
55
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

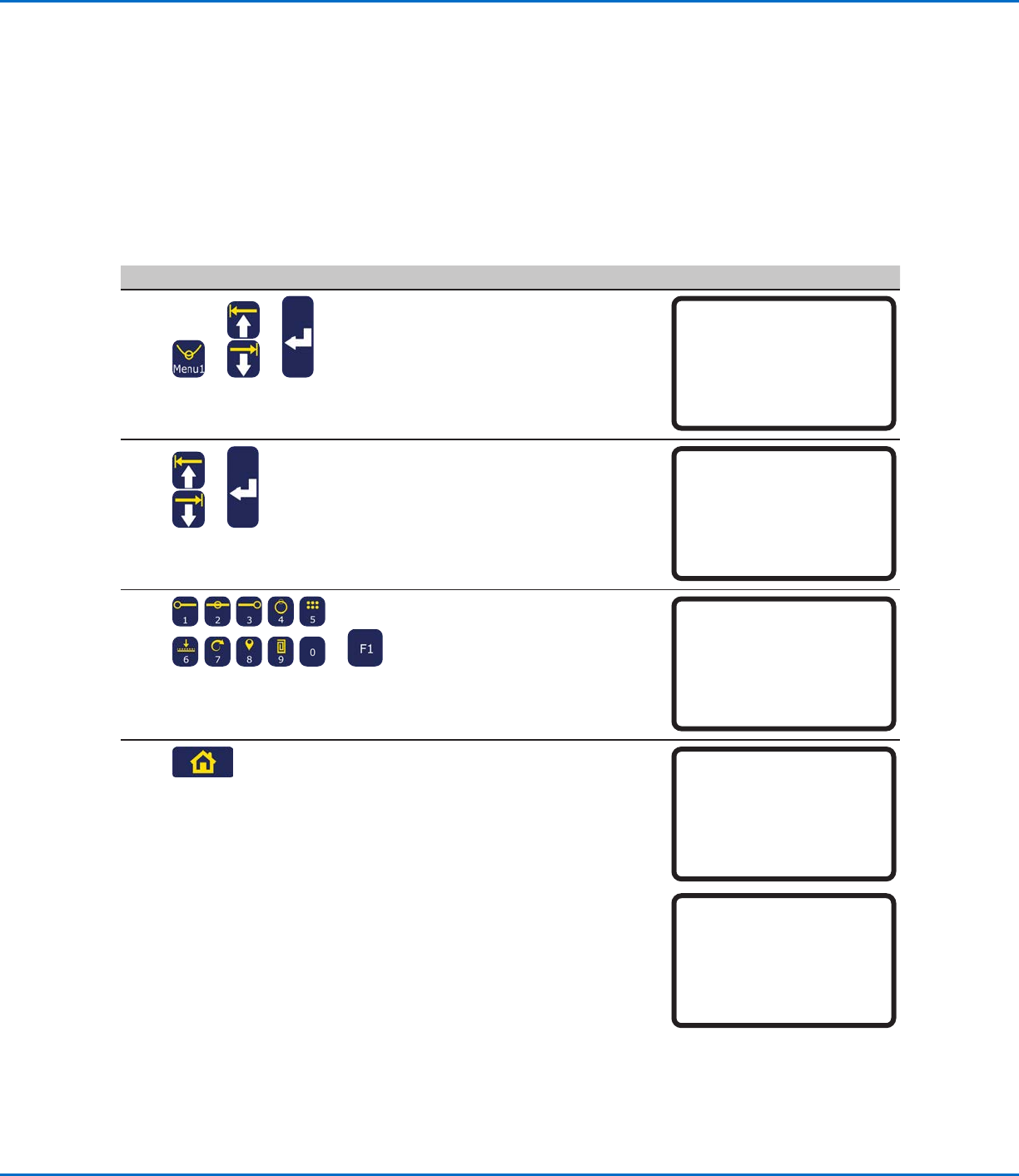

如何锁定或解锁程序如何锁定或解锁程序
通过实用程序菜单下的系统锁定阻止对点胶程序的未授权访问。
先决条件先决条件
系统处于教导模式下。参考第44页上的“如何从运行模式切换至教导模式”。
已设置系统密码（默认为空）查阅第38页上的“密码设置”。
锁定系统锁定系统
## 按键按键 步骤步骤 教导盒显示界面教导盒显示界面
1
> > > >
· 按下MENU 1。
· 上下移动光标至UTILITY MENU。
· 按ENTER。
[MENU 1] 2/2
08*Utility Menu
09 Diagnostic
2
> >
· 上下移动光标至“系统锁定”。
· 按ENTER。
[UTILITY] 1/1
01 Program
02 Memory
03 Key Beep
04 Online Signals
05 Barcode Scanner
06*System Lockout
3
> >
· 输入密码。
· 按F1。
System Lockout
Password: _
[F1] OK
4
系统现已锁定并自动转换至运行模
式。
· 按下HOME继续。
注：注：系统锁定时，若需从运行模式切
换至教导模式，教导盒会提示输入密
码。禁用系统锁定，进行下一环节。
System Locked!
[ RUN MODE ]
PRESS [HOME]
TO INITIALIZE SYSTEM
通过程序及指令操作（续）通过程序及指令操作（续）
