R系列自动点胶系统
77
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

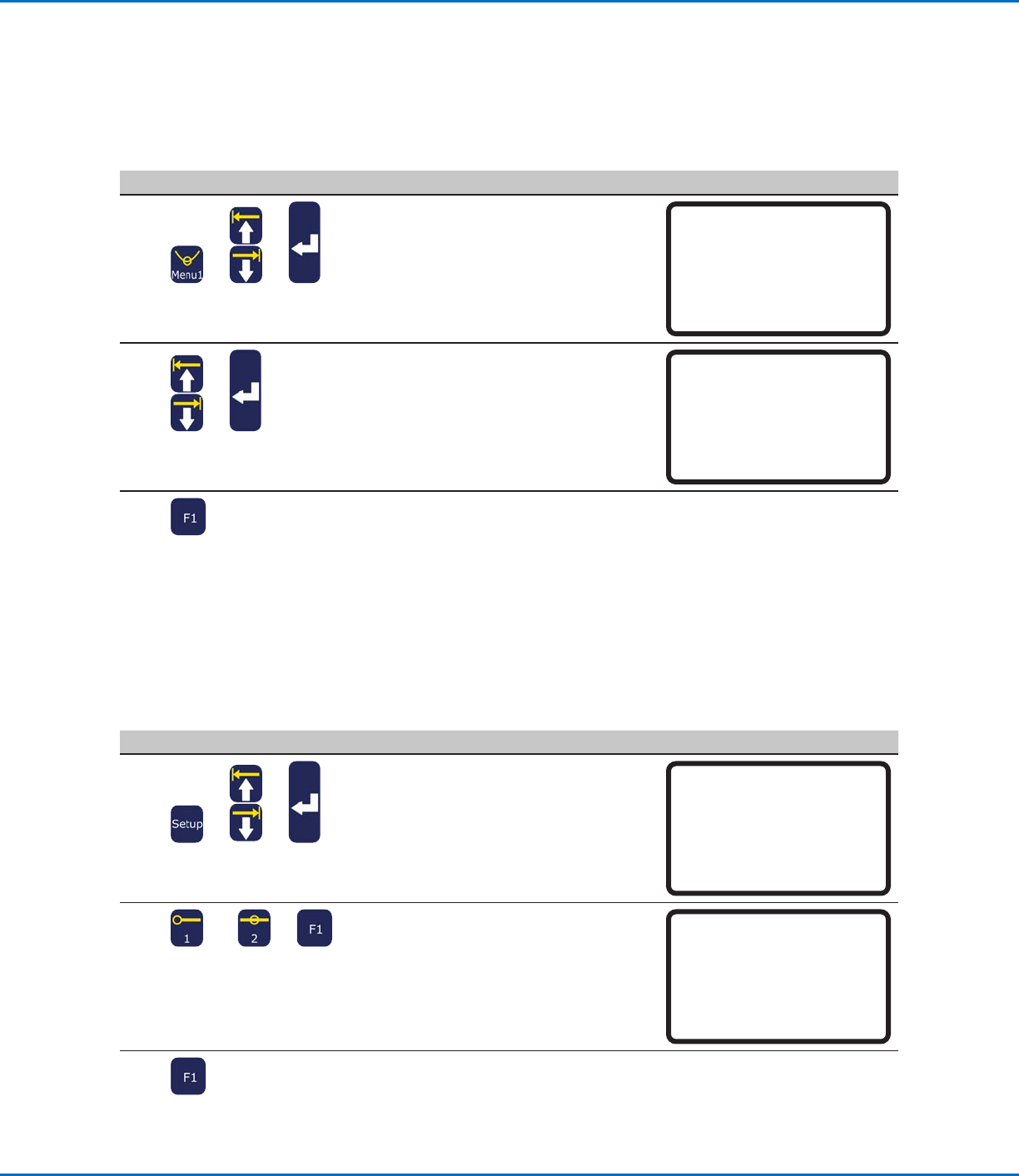

设定输出在程序末尾的规则设定输出在程序末尾的规则
通过设置菜单下的程序输出状态功能，指定程序结束后的输出功能。
先决条件先决条件
系统处于教导模式下。参考第44页上的“如何从运行模式切换至教导模式”。
## 按键按键 步骤步骤
教导盒显示界面教导盒显示界面
1
> > > >
· 按下SETUP。
· 上下移动光标到“程序输出状态”。
· 按ENTER。
[SETUP] 2/3
08*Program Output Status
09 Pause Status
10 Auto Purge
11 Pre-cycle Initialize
12 Pre-dispense Wait Time
13 Default Dispense Port
14 Needle Detect Setup
2
或 或 > >
· 按下“1 启用”，在程序结束后保持输
出端口开启。
· 按下“2 禁用”（默认），可在程序结
束后关闭输出端口。
Program Output Status
Disable
------------------------------
1 Enable
2 Disable
Select: _
[F1] OK
3
· 按下F1保存并退出。
自动启用输出自动启用输出
通过“菜单1”中的输出初始化功能，指定打开程序起始点的输出端口（从端口1 - 8选择）。
注：注：必须禁用线上信号。
先决条件先决条件
系统处于教导模式下。参考第44页上的“如何从运行模式切换至教导模式”。
## 按键按键 步骤步骤
教导盒显示界面教导盒显示界面
1
> > > >
· 按下MENU 1。
· 上下移动光标至“初始化输出”。
· 按ENTER。
[MENU 1] 1/2
01 Group Edit
02 Ex. Step & Repeat
03 Program Name
04 Axis Limit
05*Initialize Output
06 Jog Acceleration
07 Teach Move Z Clearance
2
> >
· 使用箭头键在输出端口中选择所需端
口。
· 按下“回车”切换值：1是开，0是关。
Initialize Output
------------------------------
Port: 12345678
Current: 00000000
New: 00000000
[F1] OK
3
· 按下F1保存并退出。
R系列自动点胶系统
78
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务

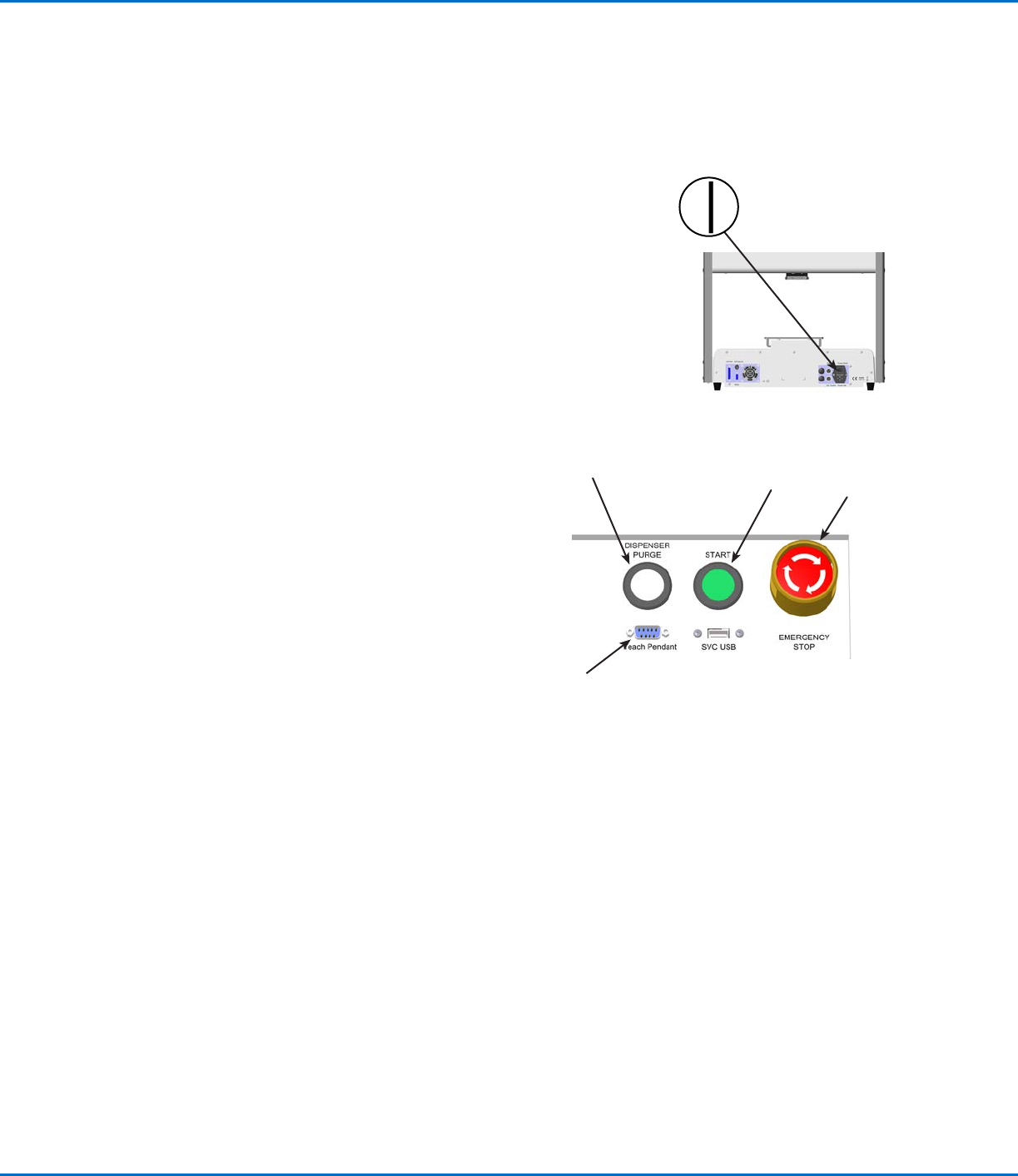

操作操作
系统完成安装和编程后，操作员唯一需要做的就是开机，为工件运行相应程序，然后在工作周期结束时关机。
常规操作模式的系统启动常规操作模式的系统启动
1. 将教导盒连至平台前端的教导盒端口。
2. 开启平台。
3. 启动点胶系统，包括胶阀控制器。如需要，请参见点胶设备操作手册。
4. 打开点胶程序。参考第45页上的“如何打开及编辑程序”。
注：注：查阅以下“通过条码扫描运行程序”的相关内容,了解关于通过条码扫描
运行程序的信息。
5. 将工件妥善放置于固定板上。
6. 按下平台前端的“启动”按钮。
7. 必要时可参考点胶系统手册，对点胶机重新加料。
8. 如发生紧急情况，按下紧急停止按钮。
注：注：当按下EMERGENCY STOP按钮，平台自动回到初始位置（0，0，0）。
通过条码扫描运行程序通过条码扫描运行程序
先决条件先决条件
条码扫描仪已连至平台前端的SVC USB端口。
已创建并命名需要进行条码扫描的程序。
已生成包含程序名称的条码。
启用条码扫描。查阅第42页上的“条码扫描设置”。
系统处在运行模式下。参考第44页上的“如何从运行模式切换至教导模式”。
1. 将工件放置于固定板上。
2. 使用条码读取器扫描将要运行点胶程序的条码。
系统打开并运行此程序。
紧急停止按钮
启动按钮
点胶机清除按钮
教导盒端口
R系列自动点胶系统
79
www.nordsonefd.com/cn china@nordsonefd.com +86 (21) 3866 9006 诺信EFD在全球范围内销售专业点胶系统并提供技术支持服务
操作（续）操作（续）
点胶循环过程中暂停点胶循环过程中暂停
点胶过程中，可随时按下“启动”键将系统暂停；针头移动至暂停状态规定的位置或停在下一程序点。
注：注：如果在点胶过程中系统中止，系统将关闭点胶机，维持模式完整。
系统排胶系统排胶
按下“点胶排胶”按钮,进行系统排胶。
注：注：用户可设置系统,进行自动排胶。参考第39页上的“自动排胶”。
关闭系统关闭系统
1. 查阅点胶系统操作手册,了解关于特殊关机的说明。
2. 关闭平台。
物料编号物料编号
物料编号物料编号 P/N 欧洲*P/N 欧洲* 描述描述
7361912 7361913 机械手, R3, 300 / 300 / 150 mm / ±999（11.8 / 11.8 / 5.9" / ±999°
）
7361914 7361915 机械手, R4, 400 / 400 / 150 mm / ±999°（15.7 / 15.7 / 5.9" /
±999°）
7361916 7361917 机械手, R6, 620 / 500 / 150 mm / ±999°（24 / 19.7 / 5.9" / ±999°
）
*符合欧洲安全要求规范
