1.4 Sicherheitshinweise
WARNUNG
Übergeordnet gelten die Sicherheitshinweise im Kapitel Betriebssicherheit der Betriebsanleitung
und der Serviceanleitung. 1
Die Automaten SIPLACE werden mit Netzspannung versorgt.
Teile der Anlage führen daher gefährliche Spannungen! Diese Spannung liegt im Maschinenstän-
der-Innenraum an bestimmten Baugruppen auch bei ausgeschaltetem Hauptschalter an!
Unsachgemäßer Umgang mit dem Automaten oder die Berührung spannungsführender Teile
des Automaten kann zu Tod oder schwerer Körperverletzung sowie zu erheblichem Sachscha-
den führen.
Vor allen Arbeiten muß - nach ordnungsgemäßem Herunterfahren des Betriebssystems - die
Maschine am Hauptschalter ausgeschaltet und vom Netz getrennt worden sein. Zusätzlich muß
anschließend die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinenständer
abgeschaltet und durch Betätigen des Nadelventils an der Drucklufteinheit entlüftet worden sein.
In der Nähe der Linearmotoren besteht Gefahr für Träger von Herzschrittmachern, wie im Detail
im Kapitel "Spezielle Sicherheitshinweise für Arbeiten in der Nähe starker Magnetfelder" in der
Betriebs- und Serviceanleitung beschrieben.
Beachten Sie jederzeit die geltenden Unfallverhütungs- und DIN-Vorschriften und die speziellen
Sicherheitsvorschriften Ihres Landes.
Beachten Sie die Ausführungen zu den Restpannungen im Kapitel "Betriebssicherheit".
Beachten Sie die EGB -Vorschriften wie in der Betriebsanleitung, Kap. Betriebssicherheit,
beschrieben.
Sichern Sie die Maschine während der Nachrüstung gewissenhaft gegen andere Personen und
gegen unbefugtes Wiedereinschalten, wie in der Betriebsanleitung im Kapitel "Verriegeln des
Automaten...." beschrieben.
Bei der Arbeit mit dem SITEST-Programm besteht zusätzliche, erhöhte Unfallgefahr.
Das SITEST-Programm darf nur durch hierfür autorisierte und geschulte Personen gestartet wer-
den.
1
1.4.1 Definitionen
1
Hinweis 1
1
1
SOKO 1 Installationsanleitung SOKO Katek Tray-Halter im Bestückbereich 2 SIPLACE HF-Serie
Ausgabe 08/2005
7
1.5 Lieferumfang
– Trayhalter zur Aufnahme von 2 Trays
– 4 Inbusschrauben M6 X 22
– 6 Magnete zur Tray – Fixierung
– Klemmteil für die flexible Endschaltermontage mit M6X12 Fixierschraube
– 2 Inbusschrauben M5 X 10 zur Tray Ausrichtung
– Einbauanleitung für Trayhalter
1.6 Benötigtes Werkzeug und Verbrauchsmaterial
– Inbusschraubenschlüsselsatz
– Seitenschneider
– Kabelbinder
– Klebesockel
– Wasserfester Faserschreiber
1
1 Installationsanleitung SOKO Katek Tray-Halter im Bestückbereich 2 SIPLACE HF-Serie SOKO
Ausgabe 08/2005
8
1.7 Hardware-Installation
: Fahren Sie die Transportbreite auf 150 mm zusammen.
: Schalten sie die Maschine am Hauptschalter aus.
: Docken Sie den BE - Wagen von Stellplatz 3 ab.
: Entfernen Sie das Leergurtrutsche.
: Verfahren sie das Portal über Stellplatz 2.
1.7.1 Verlegen des Kabels des Endschalters Variable Transportseite
: Markieren Sie die Position des Endschalters mit einem wasserfesten Faserstift auf beiden Sei-
ten.
: Entfernen Sie die Halterung des Endschalters.
: Lösen sie den Endschalter von der Halterung.
: Führen Sie das Kabel an der Außenseite des Transportes.
1

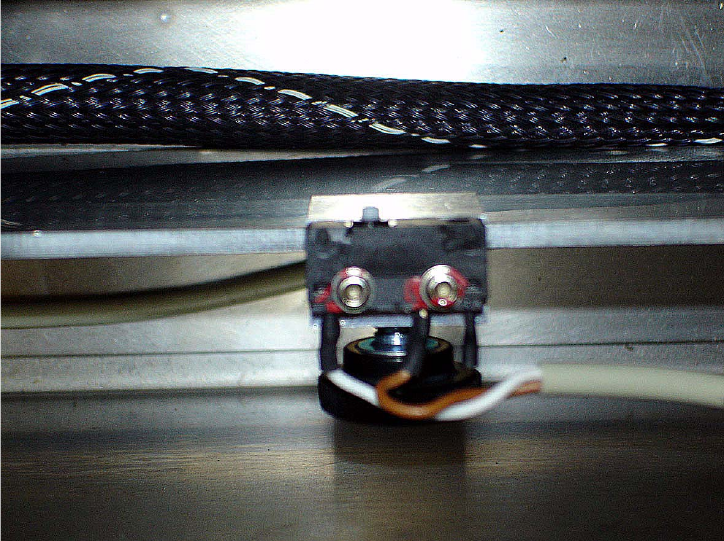

Abb. 1.11 - 1 Endschalter
1
