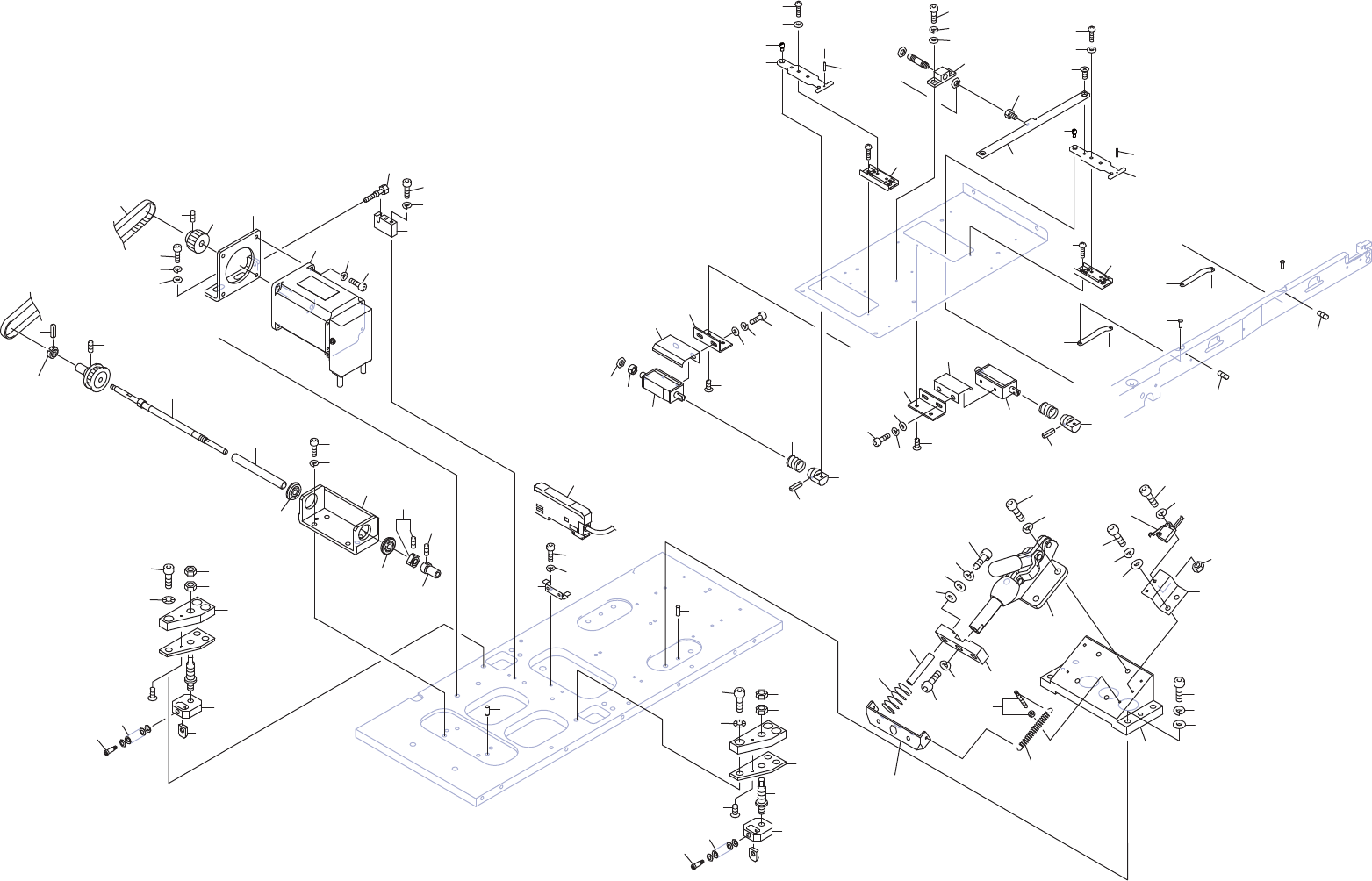

TRAY UNIT-M 5/ トレイユニット-M 5 / UT00275 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PM5384 3 1 SHAFT シャフト 2 PM5386 1 1 COLLAR カラー 3 XP012 40 1 PULL EY プーリ 4 N6065 8 2 SCR EW ,…
A1A1
A1A1
A2A2
A2A2
㹐㹟㹲㹧㹬㹥ࠉ㹔㹭㹪㹲㹟㹥㹣㸸ࠉ㹂㹁ࠉ㸱㸬㸮㹔
㹋㹭㹢㹣㹪㸸ࠉ㸰㸱㹊㸯㸯㸫㹃㸱
㹐㹟㹲㹧㹬㹥ࠉ㹁㹳㹰㹰㹣㹬㹲㸸ࠉ㹂㹁ࠉ㸱㸬㸮㸿
㹑㹣㹰㹧㹟㹪㹌㹭㸸ࠉ㸿㸮㸮㸮㸮㸯
㹋㹳㹱㹡㹪㹣ࠉ㹁㹭㹰㹮㹭㹰㹟㹲㹧㹭㹬
㹋㹟㹢㹣ࠉ㹧㹬ࠉ㹈㹟㹮㹟㹬
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
32
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
50.1
59
60
61
62
63
64
65
66
75
76
77
78
44
45
46
49
58
59
56
50.1
65
66
51
52
111
114
115
115
116
117
118
119
112
113
120
121
81
82
83
84
86
88
89
94
95
96
97
98
99
100
101
102
103
104
105
106
108
87
111
114
115
115
116
117
118
119
112
113
120
121
85
58
19
20
21
22
23
24
25
26
27
74
90
91
92
93
107
ࢺࣞࣘࢽࢵࢺ0
TRAY UNIT-M 5/
UT00275
26
PTS- NATUM- 04
TRAY UNIT-M 5/
トレイユニット-M 5/
UT00275
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PM53843 1 SHAFT
シャフト
2 PM53861 1 COLLAR
カラー
3 XP01240 1 PULLEY
プーリ
4 N60658 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X004 ｸﾎﾞﾐｻｷ(3ｶ ｼﾛ)
5 PM84572 1 CLUTCH
クラツチ
6 H2043A 1 PIN, SPRING
ピン スプリング
φ2X12
7 PM84881 1 HOLDER, BEARING
ホルダ ベアリング
8 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
9 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
10 H4900L 2 BEARING
ベアリング
F606ZZ
11 N1040L 1 NUT, LOCK
ナット ロック
RN 6
12 PM53851 1 PULLEY
プーリ
13 N60658 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X004 ｸﾎﾞﾐｻｷ(3ｶ ｼﾛ)
14 H2093W 2 PIN, PARALLEL
ピン 平行
φ04X10 B種(h8)
15 PB42081 1 BKT, MOTOR
ＢＫＴ モータ
16 H5427C 2 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
17 W1106E 2 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
18 W1108E 2 WASHER, FLAT
ワッシャ 平
4W-5(3ｶ ｼﾛ)
19
2MGKCB013102
1 MOTOR, STEPPING
モータ ステッピング
20 H5426L 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X010(3ｶ ｼﾛ)
21 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
22 XP01230 1 PULLEY
プーリ
23 N60658 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X004 ｸﾎﾞﾐｻｷ(3ｶ ｼﾛ)
24 A1038B 1 AMPLIFIER
アンプ
E3X-MDA41 2M
25 K1045C 1 FIXTURE
金具
E39-L143
26 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
27 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 PB58591 2 COVER
カバー
33
2MDLTA005100
1 BKT, SOL
ＢＫＴ ＳＯＬ
34 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
35 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
36 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
37 K5357B 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X004(3ｶ ｼﾛ)
38
2MDLTA005100
1 BKT, SOL
ＢＫＴ ＳＯＬ
39 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
40 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
41 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
42 K65003 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X005(3ｶ ｼﾛ)
43 XS02054 2 SOL
ＳＯＬ
44 PM84822 2 JOINT
ジョイント
45 H20302 2 PIN, SPRING
ピン スプリング
φ2.5X10
46 S30194 2 SPRING
スプリング
WR13-10
47 PM84793 2 STOPPER
ストッパ
48 N1128C 2 NUT, LOCK
ナット ロック
TNTR6-0.75-1.5
49 PM0BCD1 2 PIN
ピン
50 PM91391 2 SLIDER
スライダ
50.1 H66539 2 PIN, PARALLEL
ピン 平行
φ1.5X10 A種(ｽﾃﾝﾚｽ)
51
K5173E
4 SCREW, C/R PAN
小ネジ 十穴鍋
M03X004(ﾆｯｹﾙﾒｯｷ)
52 W1108B 4 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
53 PB58581 1 STAY
ステー
54 H51368 1 BOLT, STOPPER
ボルト ストッパ
STEHN5.5A
27
PTS- NATUM- 04
TRAY UNIT-M 5/
トレイユニット-M 5/
UT00275
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
55 K65417 2 SCREW, C/R COUNTERSUNK
小ネジ ＋穴皿
M03X005(3ｶ ｼﾛ)
56 PM01KK1 2 PUSHER
プッシャ
58 PM84832 2 PIN
ピン
59 N4017A 2 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003 ﾋﾗｻｷ
60 PM89263 1 BKT
ＢＫＴ
61 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
62 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
63 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
64 A61130 1 ABSORBER, SHOCK
アブソーバ ショック
RJ0604
65 K1185N 2 GUIDE, RAIL
ガイド レール
LL150040PLK1A70PN0
66 K5175M 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02X004 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
74 H4509W 1 BELT, TIMING
ベルト タイミング
192-2GT-6
75 PM84871 1 BLOCK
ブロック
76 H54257 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X020(3ｶ ｼﾛ)
77 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
78 A10107 1 ADJUSTER
アジャスタ
AJST4-15
81 PM91582 1 BKT
ＢＫＴ
82 H5427E 4 BOLT, HEX SOCKET
ボルト 六角穴
M05X018(3ｶ ｼﾛ)
83 W1106E 4 WASHER, LOCK
ワッシャ スプリング
5M/M(3ｶ ｼﾛ)
84 W1108C 4 WASHER, FLAT
ワッシャ 平
5M/MX1.0X10(3ｶｼﾛ)
85 H2093W 2 PIN, PARALLEL
ピン 平行
φ04X10 B種(h8)
86 PB58672 1 BKT, SENSOR
ＢＫＴ センサ
87 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
88 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
89 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
90 S3191R 1 SW, LIMIT
ＳＷ リミット
D2HW-C273MR-A48
91 K64216 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X012(3ｶ ｼﾛ)
92 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
93 N1079W 1 NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
94 XK03201 1 CLAMPER
クランパ
95 H54241 4 BOLT, HEX SOCKET
ボルト 六角穴
M06X015(3ｶｼﾛ)
96 W1106F 4 WASHER, LOCK
ワッシャ スプリング
6M/M(3ｶｼﾛ)
97 PM91604 1 BLOCK
ブロック
98 H5712G 1 BOLT, HEX SOCKET
ボルト 六角穴
M08X016 ｽﾃﾝﾚｽ
99 W1106G 1 WASHER, LOCK
ワッシャ スプリング
8M/M(3ｶｼﾛ)
100 PM91591 1 STOPPER
ストッパ
101 H54261 2 BOLT, HEX SOCKET
ボルト 六角穴
M04X045(3ｶ ｼﾛ)
102 W1106D 2 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
103 W1108S 2 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
104 W1043C 2 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
105
2MDLTA005000
2 COLLAR
カラー
106 S30195 2 SPRING
スプリング
SWF16-30
107 S32543 2 SPRING
スプリング
AWY6-55
108 H3038W 2 HOOK
フック
AIPO3-30
111 PM98931 2 BLOCK
ブロック
112 H5427C 6 BOLT, HEX SOCKET
ボルト 六角穴
M05X015(3ｶ ｼﾛ)
113 W1012A 6 WASHER, CONICAL
ワッシャ 皿
M-5-L
114 PM98941 2 SHAFT
シャフト
115 N1079L 4 NUT, HEX
ナット 六角
M08(3ｶ ｼﾛ)
116 PM84923 2 BLOCK, LEVELING
ブロツク レベリング
117 PM84944 2 STOPPER
ストッパ
28
PTS- NATUM- 04
