PTS-NATUM-04.pdf - 第38页
A1 A1 A2 A2 A1 A1 A2 A2 1 2 3 4 5 6 7 8 9 15 15 16 17 18 19 20 26 27 28 43 44 45 46 47 49 50 51 52 56 57 58 60 59 53 49 50 51 65 66 67 68 69 74 75 76 71 73 72 77 78 78.1 79 79 80 80 2 3 82 83 84 82 83 84 81 31 33 34 35 3…
このページはブランクページです
This page is intentionally blank.
此页是空白页
37
PTS- NATUM- 04
A1A1
A2A2
A1A1 A2A2
1
2
3
4
5
6
7
8
9
15
15
16
17
18
19
20
26
27
28
43
44
45
46
47
49
50
51
52
56
57
58
60
59
53
49
50
51
65
66
67
68
69
74
75
76
71
73
72
77
78
78.1
79
79
80
80
2
3
82
83
84
82
83
84
81
31
33
34
35
36
37
48
48
48
78.1
79
80
56
57
58
59
4
12
21
22
23
24
25
24
21
22
23
24
25
24
13
77
77
81
77
82
83
84
82
83
84
78
79
80
78
79
80
78
79
80
78
79
80
78
79
80
78
79
80
78
79
80
26
27
28
77
32
70
14
14
ࢺࣞࣘࢽࢵࢺ0

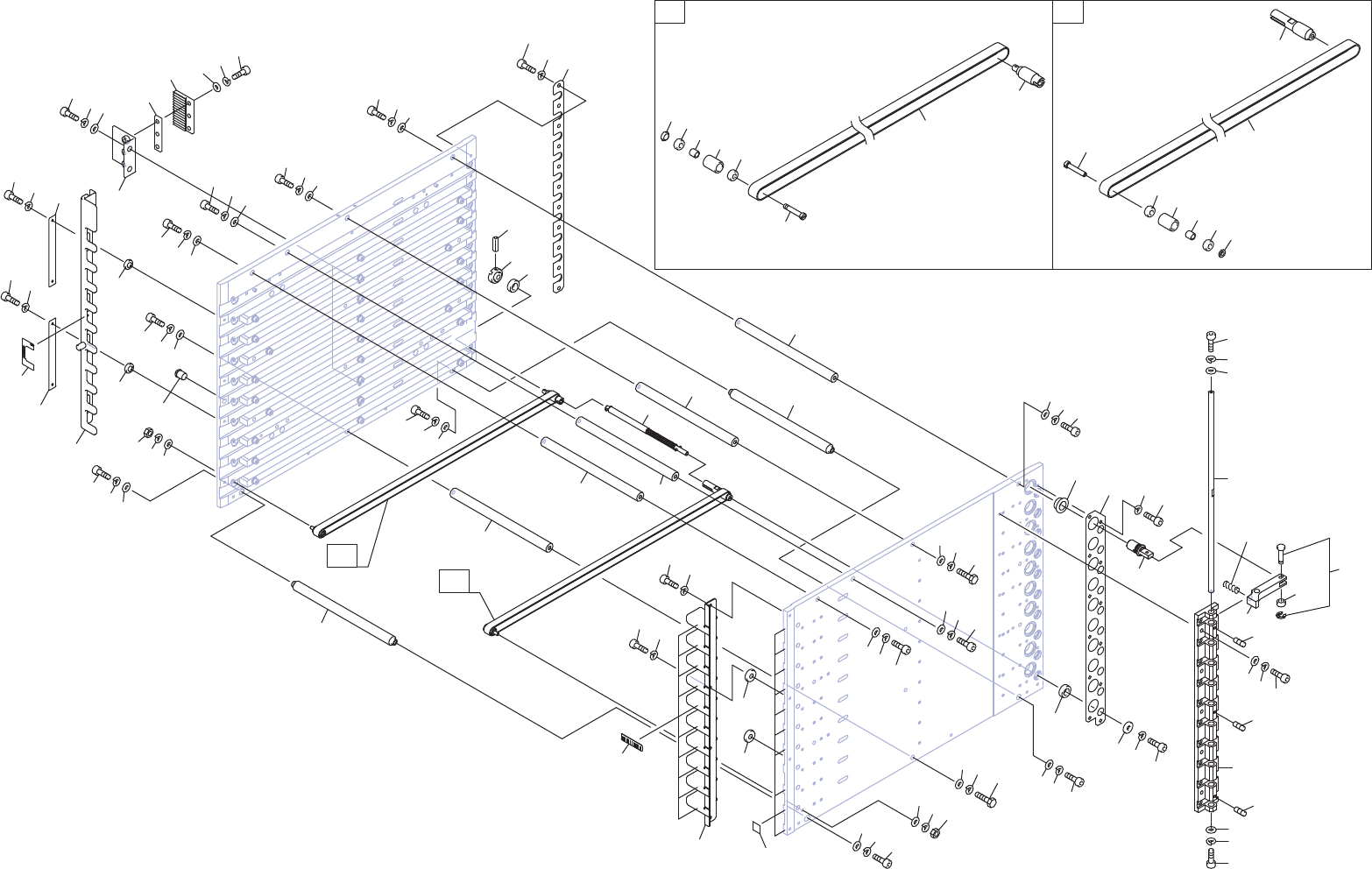

TRAY UNIT-M 8/
UT00275
38
PTS- NATUM- 04
TRAY UNIT-M 8/
トレイユニット-M 8/
UT00275
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PB52632 1 GUIDE
ガイド
2 H54252 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
3 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
4 W1097D 2 WASHER
ワッシャ
FWSSB-D10-V4-T1.8
5 PB29344 2 BKT
ＢＫＴ
6 H5426M 4 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
7 W1106D 4 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
8 W1043C 4 WASHER, FLAT
ワッシャ 平
4W- 4(3ｶｼﾛ)
9 2MDLTA004300 10 SHAFT
シャフト
12 PM52989 10 PULLEY
プーリ
13 PM52997 10 PULLEY
プーリ
14 H4468D 20 BELT
ベルト
SE-G15-SBU 8WX681LX0.8T
15 H4900K 20 BEARING
ベアリング
MR106ZZ
16 PM84572 10 CLUTCH
クラツチ
17 H2043A 10 PIN, SPRING
ピン スプリング
φ2X12
18 PM91361 10 WASHER
ワッシャ
19 H54252 10 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
20 W1106C 10 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
21 PM53003 20 SHAFT
シャフト
22 PM53012 20 PULLEY
プーリ
23 PM08FD1 20 COLLAR
カラー
24 K4228H 40 BEARING
ベアリング
MR63ZZ
25 PM53032 20 WASHER
ワッシャ
26 N1079W 20 NUT, HEX
ナット 六角
M03 3ｼｭ(3ｶ ｼﾛ)
27 W1106C 20 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
28 W1108B 20 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
31 PX04341 1 SEAL, BAR CODE
シール バーコード
unit serial number
32 PZ19080 1 SEAL
シール
33 PM52231 2 PLATE, RETAINING
プレート 押え
34 PM52242 2 SPACER
スペーサ
35 H5426M 6 BOLT, HEX SOCKET
ボルト 六角穴
M04X012(3ｶ ｼﾛ)
36 W1106D 6 WASHER, LOCK
ワッシャ スプリング
4M/M(3ｶ ｼﾛ)
37 W1108S 6 WASHER, FLAT
ワッシャ 平
4M/MX0.8X9(1W-4)(3ｶｼﾛ)
43 PM53063 10 LEVER
レバー
44 S30192 10 SPRING
スプリング
WR5-15
45 H2103G 10 PIN
ピン
HCDG3-10
46 S30585 10 SPACER
スペーサ
CU-302
47 PM84481 1 SHAFT
シャフト
48 N60922 3 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M03X002.5 ｸﾎﾞﾐｻｷ(3ｶ ｼﾛ)
49 H54252 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X008(3ｶ ｼﾛ)
50 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
51 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
52 PM05GK2 10 STOPPER
ストッパ
53 PM051K1 10 BUSHING
ブシュ
56 PM05XL0 4 COLLAR
カラー
57 PB92860 2 PLATE
プレート
58 H54293 4 BOLT, HEX SOCKET
ボルト 六角穴
M2.5X010(3ｶ ｼﾛ)
59 W1106A 4 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
60 H3154S 1 PLUNGER
プランジャ
PFSSN5
65 PM84525 1 HOLDER
ホルダ
66 H54253 10 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
39
PTS- NATUM- 04
