21 21 21 21 21 21 21 21 21 21 21 21 21 21 25 25 29 29 29 29 27 28 26 31 32 30 23 24 22 22 23 24 30 31 32 3 3 3 3 8 9 6 7 5 1 2 4 10 11 12 10 11 12 13 14 14 18 19 20 18 19 20 17 17 17 17 17 18 19 20 18 19 20 18 19 20 18 1…
このページはブランクページです
This page is intentionally blank.
此页是空白页
41
PTS- NATUM- 04
21
21
21
21
21
21
21
21
21
21
21
21
21
21
25
25
29
29
29
29
27
28
26
31
32
30
23
24
22
22
23
24
30
31
32
3
3
3
3
8
9
6
7
5
1
2
4
10
11
12
10
11
12
13
14
14
18
19
20
18
19
20
17
17
17
17
17
18
19
20
18
19
20
18
19
20
18
19
20
18
19
20
18
19
20
18
19
20
18
19
20
18
19
20
18
19
20
17
41
42
43
44
46
45
45
46
ࢺࣞࣘࢽࢵࢺ0

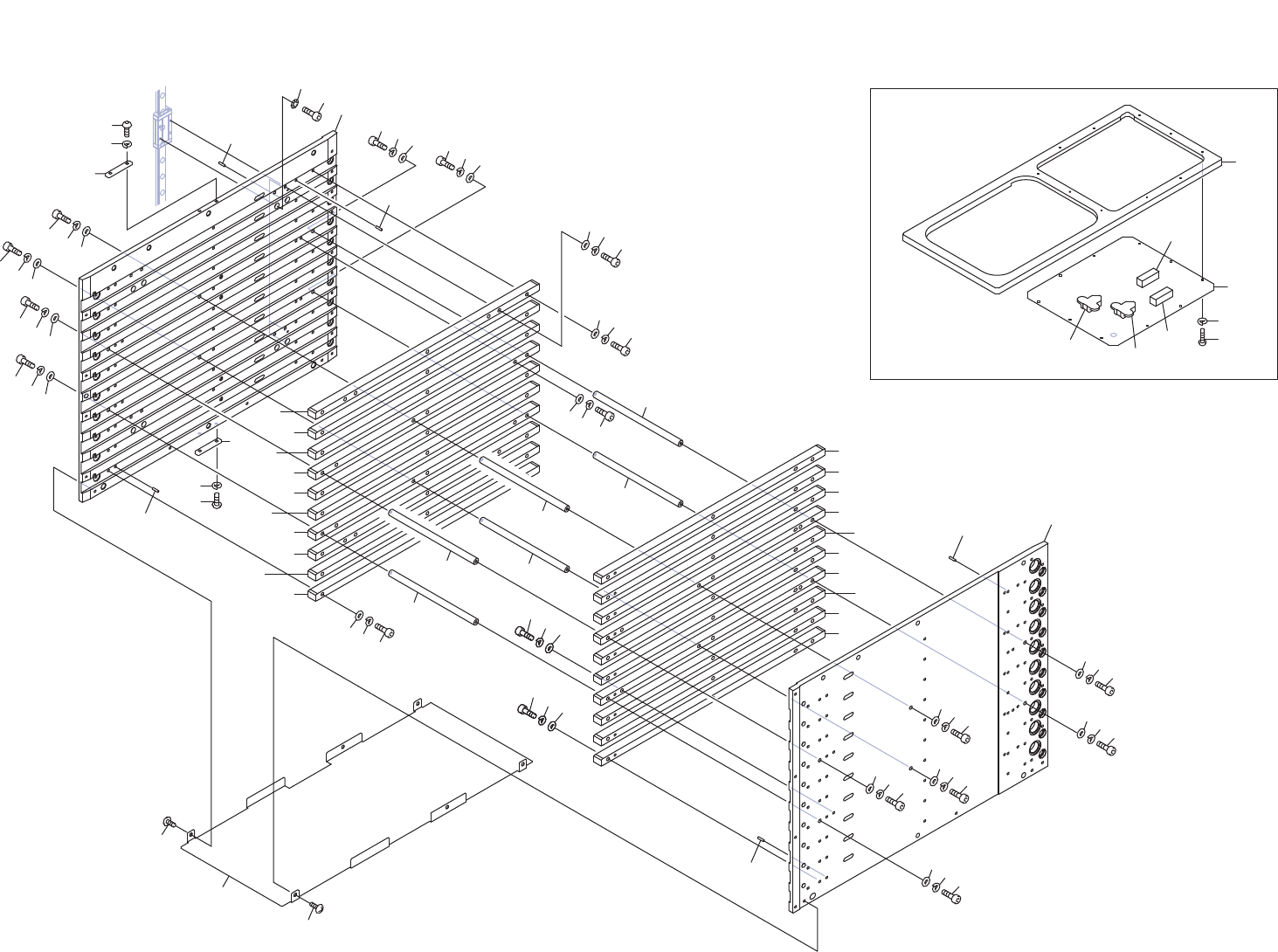

TRAY UNIT-M 9/
UT00275
42
PTS- NATUM- 04
TRAY UNIT-M 9/
トレイユニット-M 9/
UT00275
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2MDLTA004800 1 PLATE, MAGAZINE
プレート マガジン
2 2MDLTA004900 1 PLATE, MAGAZINE
プレート マガジン
3 H2092T 40 PIN, PARALLEL
ピン 平行
φ03X06 B種(h8)
4 H21925 4 PIN, PARALLEL
ピン 平行
φ02X06 A種(m6)
5 H54256 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X018(3ｶ ｼﾛ)
6 W1106C 8 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
7 W1108B 8 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
8 H54251 8 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
9 W1010A 8 WASHER, CONICAL
ワッシャ 皿
M-3-L
10 PM52931 2 PLATE, STOPPER
プレート ストツパ
11 K5258F 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008(3ｶ ｼﾛ)
12 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
13 PB74501 1 HOLDER
受け
14 K5171S 6 SCREW, C/R TRUSS
小ネジ 十穴トラス
M03X006(3ｶ ｼﾛ)
17 PM01KE1 6 ROD, JOINT
ロツド ジヨイント
18 H54257 12 BOLT, HEX SOCKET
ボルト 六角穴
M03X020(3ｶ ｼﾛ)
19 W1106C 12 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
20 W1108B 12 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
21 2MDLTA004501 14 GUIDE, BELT
ガイド ベルト
22 H54255 42 BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3ｶ ｼﾛ)
23 W1106C 42 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
24 W1108B 42 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
25 2MDLTA004601 2 GUIDE, BELT
ガイド ベルト
26 H54255 6 BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3ｶ ｼﾛ)
27 W1106C 6 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
28 W1108B 6 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
29 2MDLTA004701 4 GUIDE, BELT
ガイド ベルト
30 H54255 12 BOLT, HEX SOCKET
ボルト 六角穴
M03X015(3ｶ ｼﾛ)
31 W1106C 12 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 W1108B 12 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
41 PJ14120 1 GUIDE
ガイド
42 PB77750 1 PALLET
パレツト
43 K5222B 10 SCREW, C/R PAN
小ネジ 十穴鍋
M02.6X005 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
44 W1106H 10 WASHER, LOCK
ワッシャ スプリング
2.6M/M(3ｶ ｼﾛ)
45 ABHTA2082 2 GUIDE, SIDE
ガイド サイド
46 ABHTB1031 2 GUIDE, SIDE
ガイド サイド
