R e v 1 . 00c 机械控制参数 4-69 4-4-13 设置 OCC 坏板 标 记 图 4-4-13 设置 OCC 坏板 标 记 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 画像 ]→[ 设置 ]→[ 设置 OCC 坏板 标 记 ] 起动∶ [ 画像 ] 按钮 →[ 设置 ] 标 标 →[ 设置 OCC 坏板 标 记 ] 按钮 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 最大值 2 对比度…
Rev1.00c
机械控制参数
4-68
4-4-12 MNVC FCS 用控制参数
图 4-4-12 MNVC FCS 用控制参数
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[MNVC]→[FCS 用控制参数]
起动∶[画像]按钮→[MNVC]标标→[FCS 用控制参数]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 数据有效/无效
0:无效
1:有效
2 标记形状 0:圆形
3 极性
0:正转
1:反转
4
FCS 用元件侧标记
控制参数
标记尺寸
0.1
μm
注) 在数据有效/无效选择了无效后，以后的项目不能编辑。
Rev1.00c
机械控制参数
4-69
4-4-13 设置 OCC 坏板标记
图 4-4-13 设置 OCC 坏板标记
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[设置]→[设置 OCC 坏板标记]
起动∶[画像]按钮→[设置]标标→[设置 OCC 坏板标记]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 最大值
2
对比度图案
最小值
Rev1.00c
机械控制参数
4-70

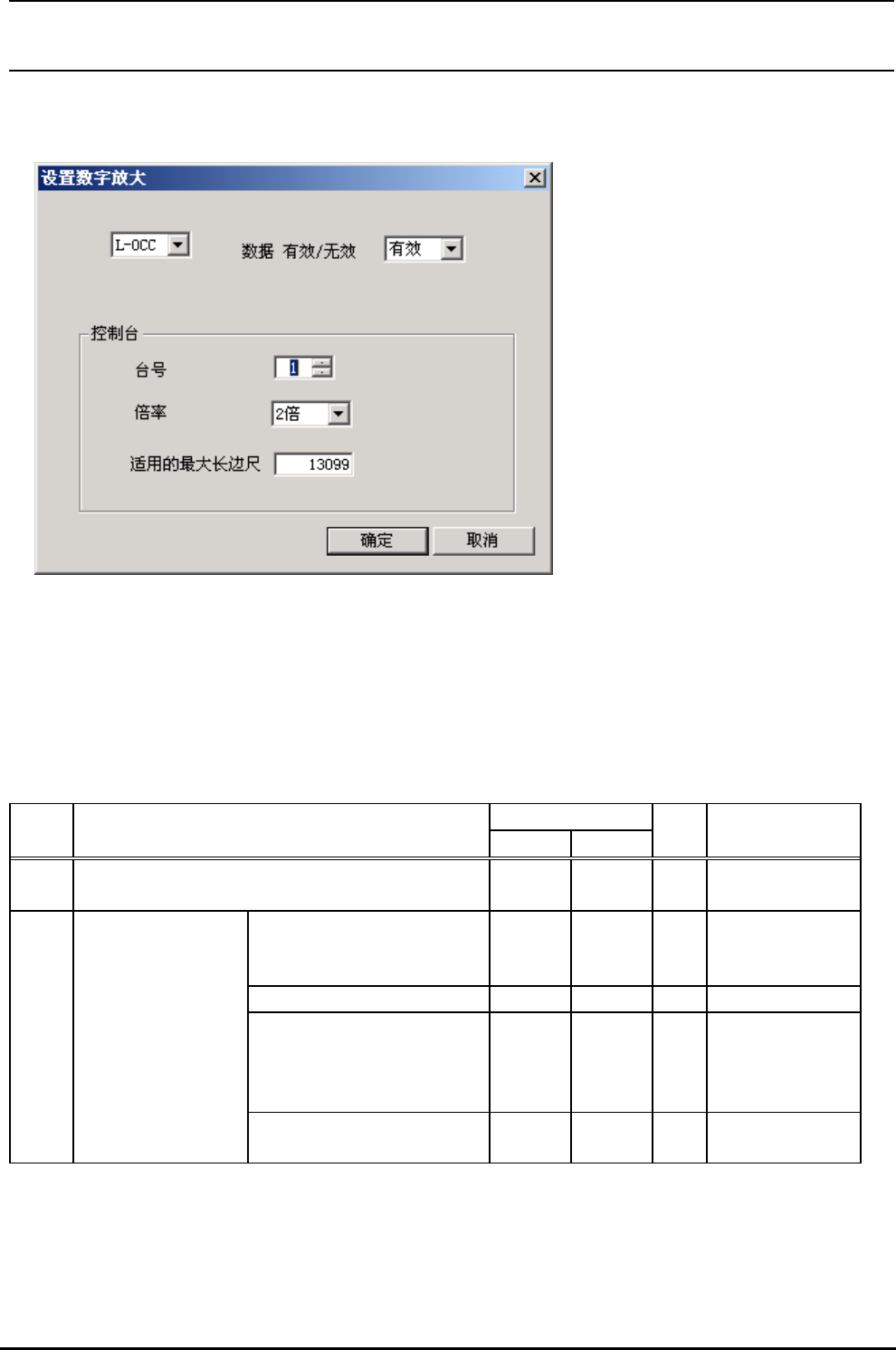

4-4-14 设置数字放大
图 4-4-14 设置数字放大
(1)设定画面的显示方法
菜单∶ [输入]→[画像]→[设置]→[设置数字放大]
起动∶ [画像]按钮→[设置]标标→[设置数字放大]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 L-OCC/R-OCC 左右摄像机选择
0：L-OCC
1：R-OCC
数据有效/无效
0：无效
1：有效
台号 0 3
倍率
0：未设置
1：等倍
2：2 倍
3：4 倍
2 控制台
适用的最大长边尺寸
0.1
μm
