R e v 1 . 00c 机械控制参数 4-75 4-5-2 夹式吸嘴时间 图 4-5-2 夹式吸嘴时间 (1) 设定画面的显示方法 从吸嘴信息设定画面 ( 图 4-5-1) ∶ [ 夹式吸嘴时间 ] 按键 注 ) 用 [OK] 按键或 [ 取消 ] 按键结束本画面之后，返回吸嘴信息设定画面 ( 图 4-5-1) 。 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 打开夹子到 Z 轴开始下降的最低 保证时间 m…
Rev1.00c
机械控制参数
4-74
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 吸嘴 0 499
参照(3)吸嘴
吸嘴指标 号码
0∼499 对应吸
嘴号码 500 ∼
999
2
吸嘴是否盘载判定值
(真空等级)
3
判定有无元件值
(吸附时真空等级)
4
试验吸附判定值
(真空等级)
5
判定有无元件值
(贴装真空等级)
6 判定有无元件待机时间
7
夹式吸嘴判定值
(真空等级)
8 动作状态类型ﾟ
9 Ｘ
10
同时可以吸附范围
Ｙ
(3)吸嘴
№ 类别 内 容
1 0∼ 9 GX5_C_NOZZLE500 ∼ GX5_C_NOZZLE509 激光定心用 标准吸嘴
2 10∼ 49 GX5_C_NOZZLE510 ∼ GX5_C_NOZZLE549 激光定心用 次标准吸嘴
3 50∼199 GX5_C_NOZZLE550 ∼ GX5_C_NOZZLE699 激光定心用 用户特殊吸嘴
4 200∼299 GX5_C_NOZZLE700 ∼ GX5_C_NOZZLE799 激光定心用 大型吸嘴
5 300∼329 GX5_C_NOZZLE800 ∼ GX5_C_NOZZLE829 激光定心用 内闭夹式吸嘴
6 330∼349 GX5_C_NOZZLE830 ∼ GX5_C_NOZZLE849 激光定心用 内闭夹式吸嘴(大型)
7 350∼379 GX5_C_NOZZLE850 ∼ GX5_C_NOZZLE879 激光定心用 外开夹式吸嘴
8 380∼399 GX5_C_NOZZLE880 ∼ GX5_C_NOZZLE899 激光定心用 外开夹式吸嘴(大型)
9 400∼499 GX5_C_NOZZLE900 ∼ GX5_C_NOZZLE999 激光定心用 不能更换吸嘴
Rev1.00c
机械控制参数
4-75
4-5-2 夹式吸嘴时间
图 4-5-2 夹式吸嘴时间
(1)设定画面的显示方法
从吸嘴信息设定画面(图 4-5-1)∶ [夹式吸嘴时间]按键
注) 用[OK]按键或[取消]按键结束本画面之后，返回吸嘴信息设定画面(图 4-5-1)。
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
打开夹子到 Z 轴开始下降的最低
保证时间
ms
2 下死点保持时间 ms
3
元件吸附时间
关闭夹子到 Z 轴开始上升的时间 ms
4 下死点保持时间 ms
5 打开夹子到 Z 轴开始上升的时间 ms
6
元件贴装时间
Ｚ轴上升结束到下次的时间 ms
7 下死点保持时间 ms
8 打开夹子到 Z 轴开始上升的时间 ms
9
元件废弃时间
（废弃箱）
Ｚ轴上升结束到下次的时间 ms
Rev1.00c
机械控制参数
4-76
4-5-3 特殊吸嘴定时器修正值

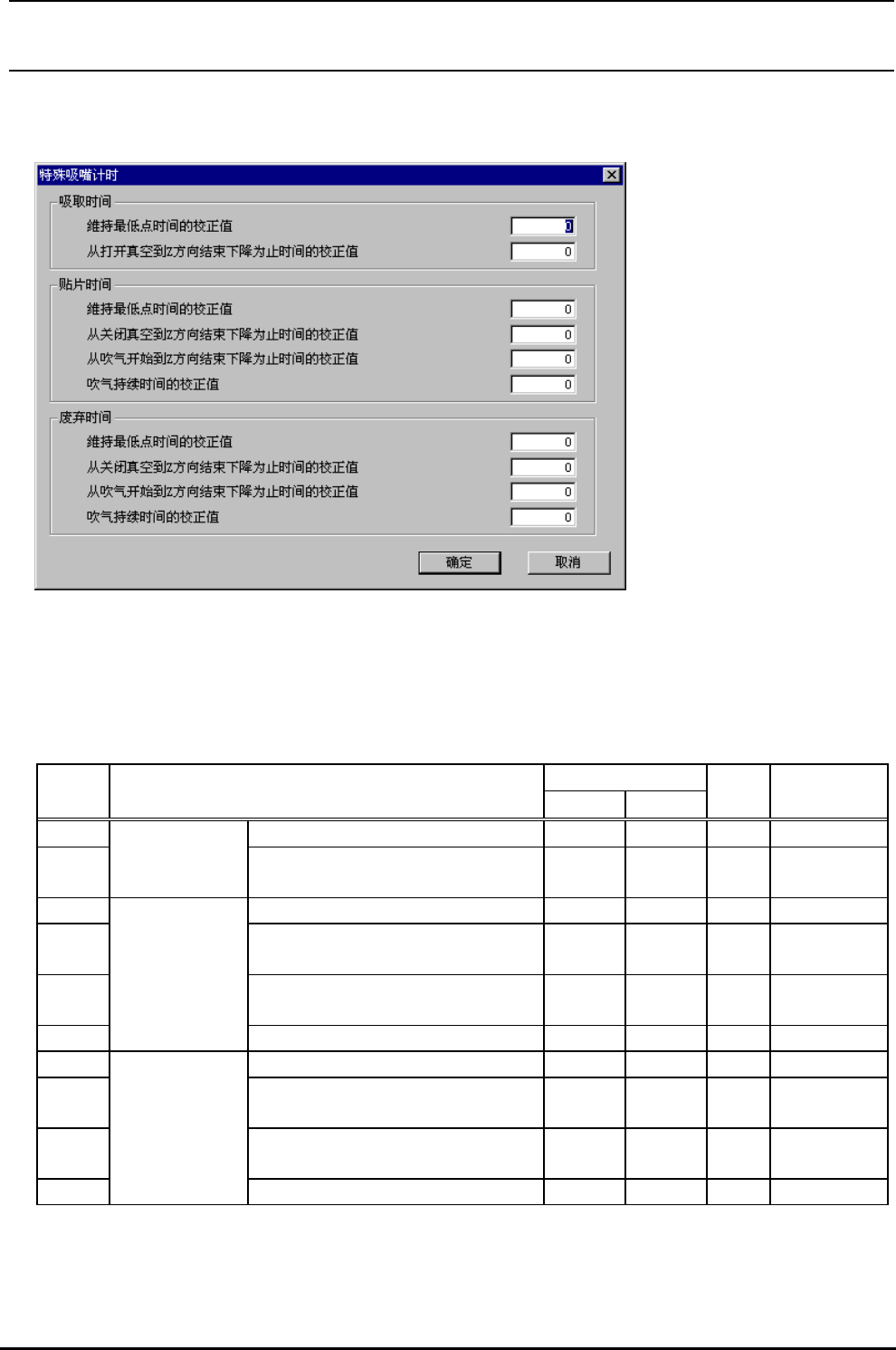

图 4-5-3 特殊吸嘴定时器修正值
(1)设定画面的显示方法
从吸嘴信息设定画面(图 4-5-1)∶ [特殊吸嘴时间]按键
注) 用[OK]按键或[取消]按键结束了本画面之后，返回吸嘴信息设定画面(图 4-5-1)。
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 下死点保持时间的修正值 ms
2
吸附元件时的
时间修正值
从打开真空到 Z 轴下降结束的时
间修正值
ms
3 下死点保持时间修正值 ms
4
从关闭真空到 Z 轴下降结束的时
间修正值
ms
5
从打开鼓风到 Z 轴下降结束的时
间修正值
ms
6
贴装元件时的
时间修正值
鼓风持续时间修正值 ms
7 下死点保持时间修正值 ms
8
从关闭真空到 Z 轴下降结束的时
间修正值
ms
9
从打开鼓风到 Z 轴下降结束的时
间修正值
ms
10
废弃元件时的
时间修正值
鼓风持续时间修正值 ms
