Rev1.00c
机械控制参数
4-84
(3)指标
№ 类别 内 容
1 0
宽 8mm 送 2mm/4mm
宽 12mm 送 4mm
2 1
宽 12mm 送 8mm/12mm
宽 16mm 送 4mm/8mm/12mm/16mm
杆状 TYPE-N
MBF26/MBF44
3 2
宽 24mm 送 8mm/12mm
宽 32mm 送 8mm/12mm/16mm
杆状 TYPE-W
4 3
宽 24mm 送 12mm/16mm/20mm/24mm
宽 32mm 送 2mm/16mm/20mm/24mm/28mm/32mm
5 4 宽 32mm 送 24mm
6 5 宽 32mm 送 28mm
7 6 宽 32mm 送 32mm
8 7
杆状 TYPE-1
杆更换器(换料)
9 8 杆状 TYPE-2
10 9
杆状 TYPE-3/TYPE-8
MBF80/MBF170
11 10 杆状 TYPE-4
12 11 杆状 TYPE-5/TYPE-9
13 12 杆状 TYPE-6
14 13 杆状 TYPE-7
15 14 32mm 纸粘结
16 15 宽 44mm 送 24mm/28mm/32mm/36mm/40mm/44mm
17 16
宽 44mm 送间距 8mm/12mm/16mm/20mm
宽 56mm 送间距 12mm/16mm/20mm
宽 72mm 送间距 12mm/16mm/20mm
18 17
宽 56mm 送 24mm/28mm/32mm/36mm/40mm/44mm
宽 72mm 送 24mm/28mm/32mm
19 18 宽 56mm 送 48mm
20 19 宽 56mm 送 52mm/56mm
21 20
宽 12mm 送 n×2mm
宽 16mm 送 n×2mm
22 21 散件供料器ﾞ
23
22 ∼
49
预备
Rev1.00c
机械控制参数
4-85
4-5-9 三端子 SOT 方向检查
图 4-5-9 三端子 SOT 方向检查
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[三端子 SOT 方向检查]
起动∶ [其它]按键→[设置项目］标标→[三端子 SOT 方向检查]按键

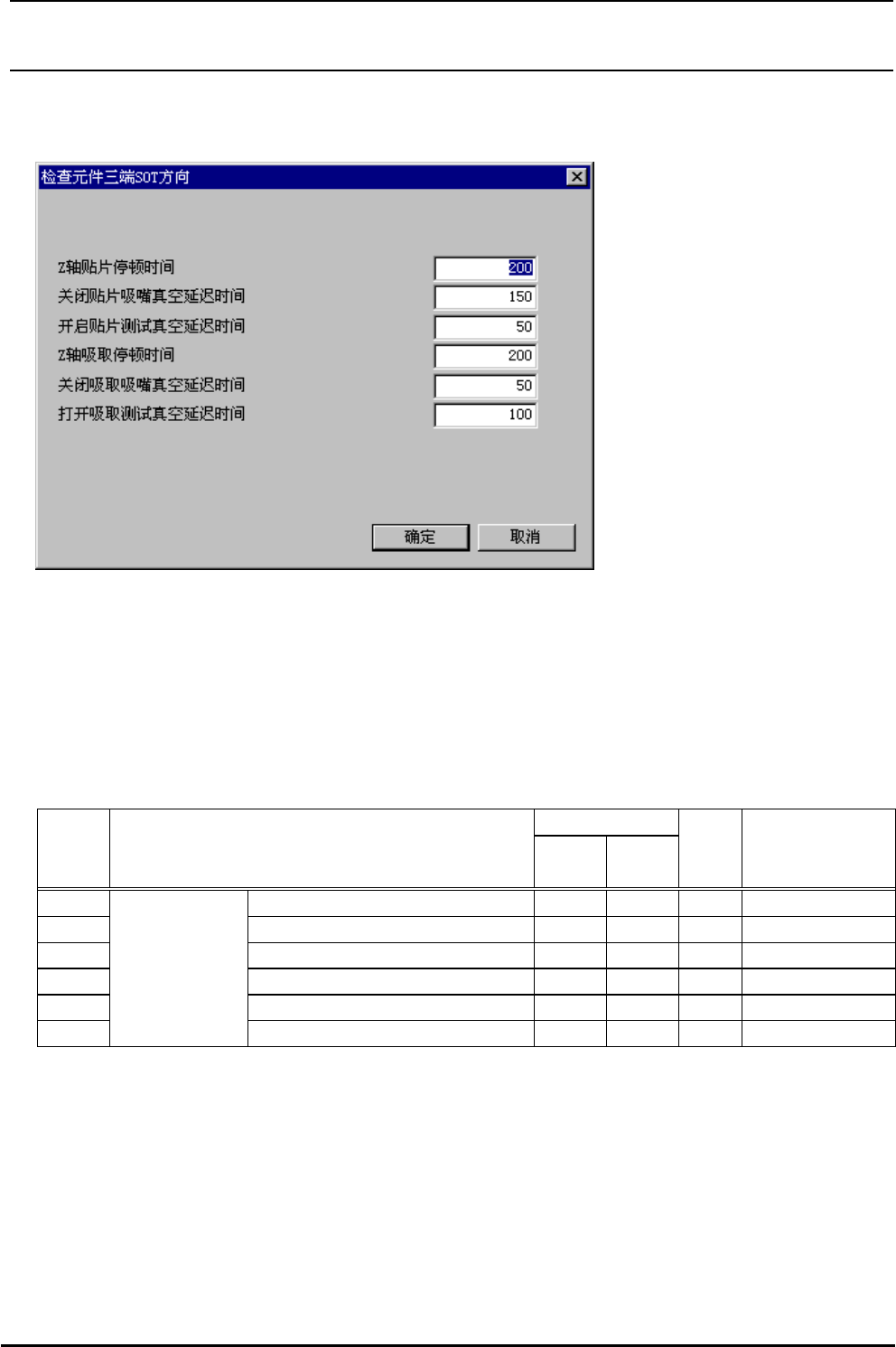

(2)设定项目
输入范围
№ 项目
最小
值
最大
值
单位 备考
1 Ｚ轴贴片停顿时间 ms
2 关闭贴片吸嘴真空延迟时间 ms
3 开启贴片吸嘴真空延迟时间 ms
4 Z 轴吸取停顿时间 ms
5 关闭吸取吸嘴真空延迟时间 ms
6
三端子 SOT 方
向检查信息
打开吸取测试真空延迟时间 ms
Rev1.00c
机械控制参数
4-86
4-5-10 CDS
图4-5-10 CDS
(1)设定画面的显示方法
菜单∶ [输入]→[其他]→[CDS]
起动∶ [其他]按键→[设置项目]标标→[CDS]按键

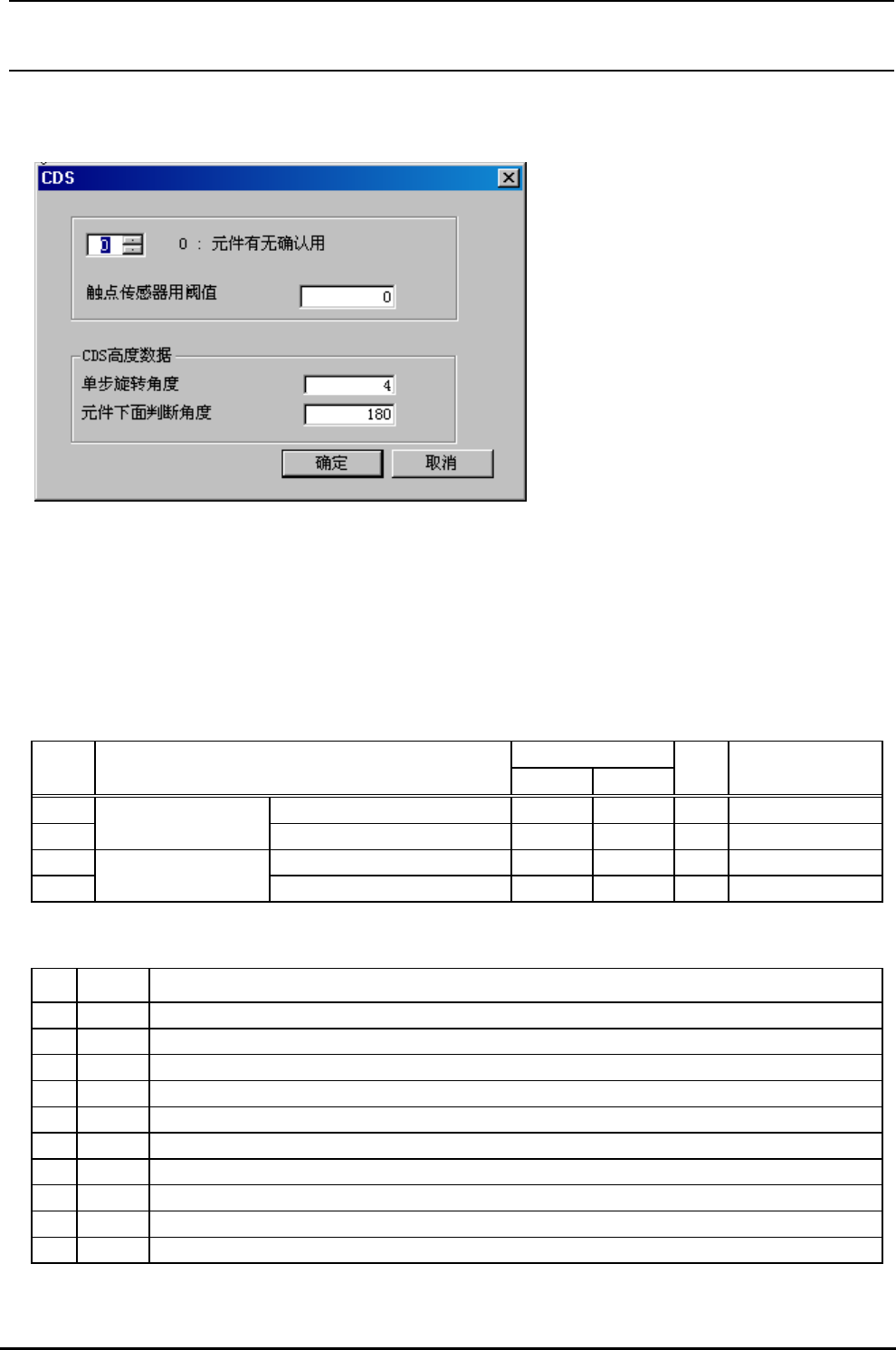

(2)设置项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
切换表索引 0 9 详见（3）
2
触点传感器用阈值
触点传感器用阈值
3
单步旋转角度
4
CDS 高度数据
元件下面判断角度
(3)触点传感器用阈值
№ 类别 内 容
1 0 元件有无确认用
2 1 509 号吸嘴用
3 2 501 号吸嘴用
4 3 500 号吸嘴用
5 4 502 号吸嘴用
6 5 503 号吸嘴用
7 6 504 号吸嘴用
8 7 错误检测用（下限）
9 8 错误检测用（上限）
10 9 预备
