KE-2070_2080机器控制参数 - 第132页
R e v 1 . 00c 机械控制参数 4-89 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 变换工作台索引 0 49 4-5-14 真空时 间变换工作台的 真空时间索引设 定 2 真空开始计时 3 真空开始校正值 4 吸取 等待真空稳定时间 5 真空停止计时 6 真空停止校正时间 7 吹气开始计时 8 吹气持续时间 9 贴片 吹气持续时间 10 真空停止计时 11 真空停止校正时间 12 吹气开始计时 1…
Rev1.00c
机械控制参数
4-88
4-5-12 真空（各种元件真空同步时间）

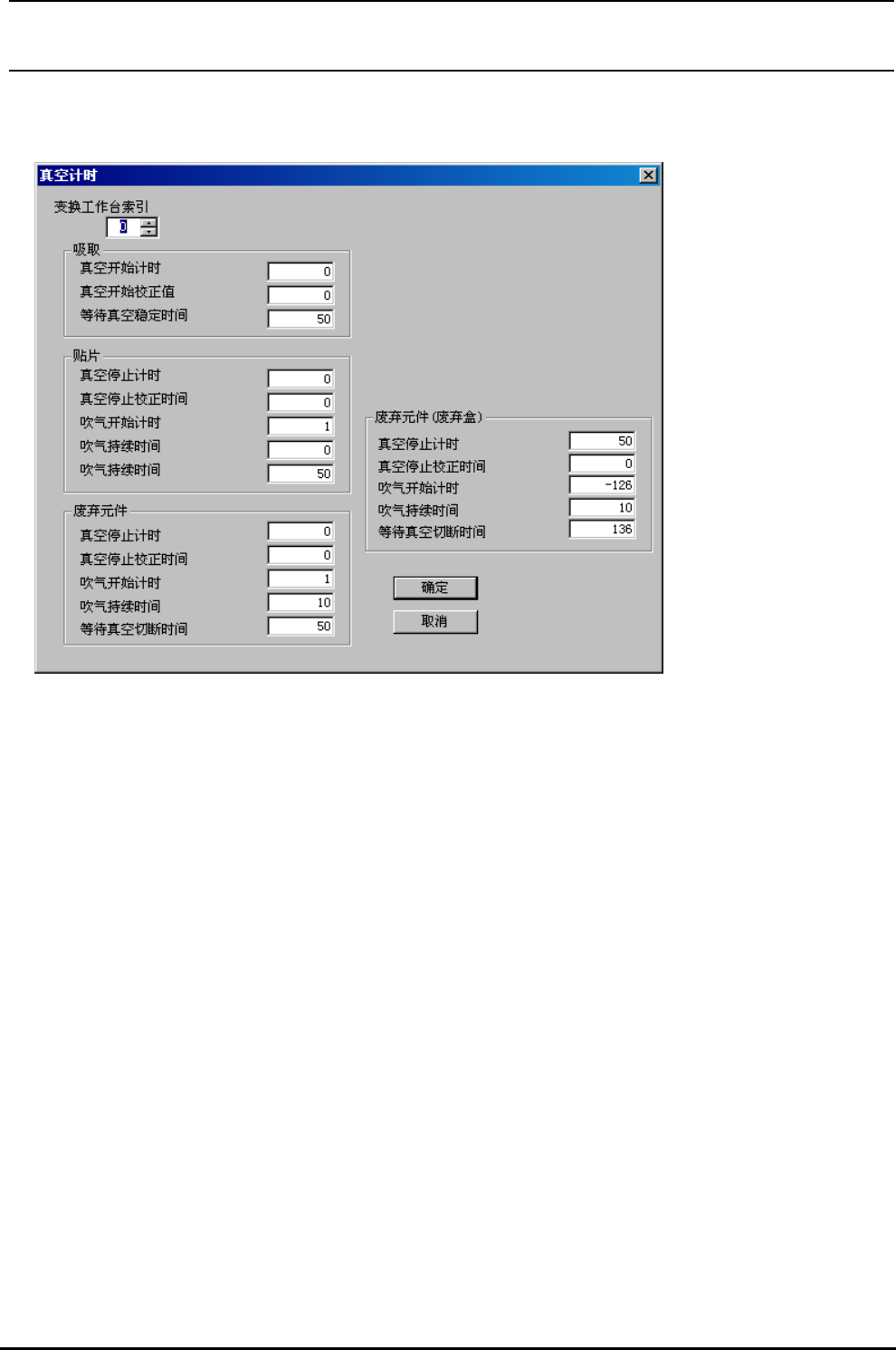

图 4-5-12 各种元件真空同步时间
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[真空]→[各种元件真空时间]
起动∶ [其它]按键→[真空]标标→[各种元件真空时间]按键
Rev1.00c
机械控制参数
4-89
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 变换工作台索引 0 49
4-5-14 真空时
间变换工作台的
真空时间索引设
定
2 真空开始计时
3 真空开始校正值
4
吸取
等待真空稳定时间
5 真空停止计时
6 真空停止校正时间
7 吹气开始计时
8 吹气持续时间
9
贴片
吹气持续时间
10 真空停止计时
11 真空停止校正时间
12 吹气开始计时
13 吹气持续时间
14
废弃元件
等待真空切断时间
15 真空停止计时
16 真空停止校正时间
17 吹气开始计时
18 吹气持续时间
19
元件废弃（废弃箱）
等待真空切断时间
Rev1.00c
机械控制参数
4-90
4-5-13 真空（真空校准）

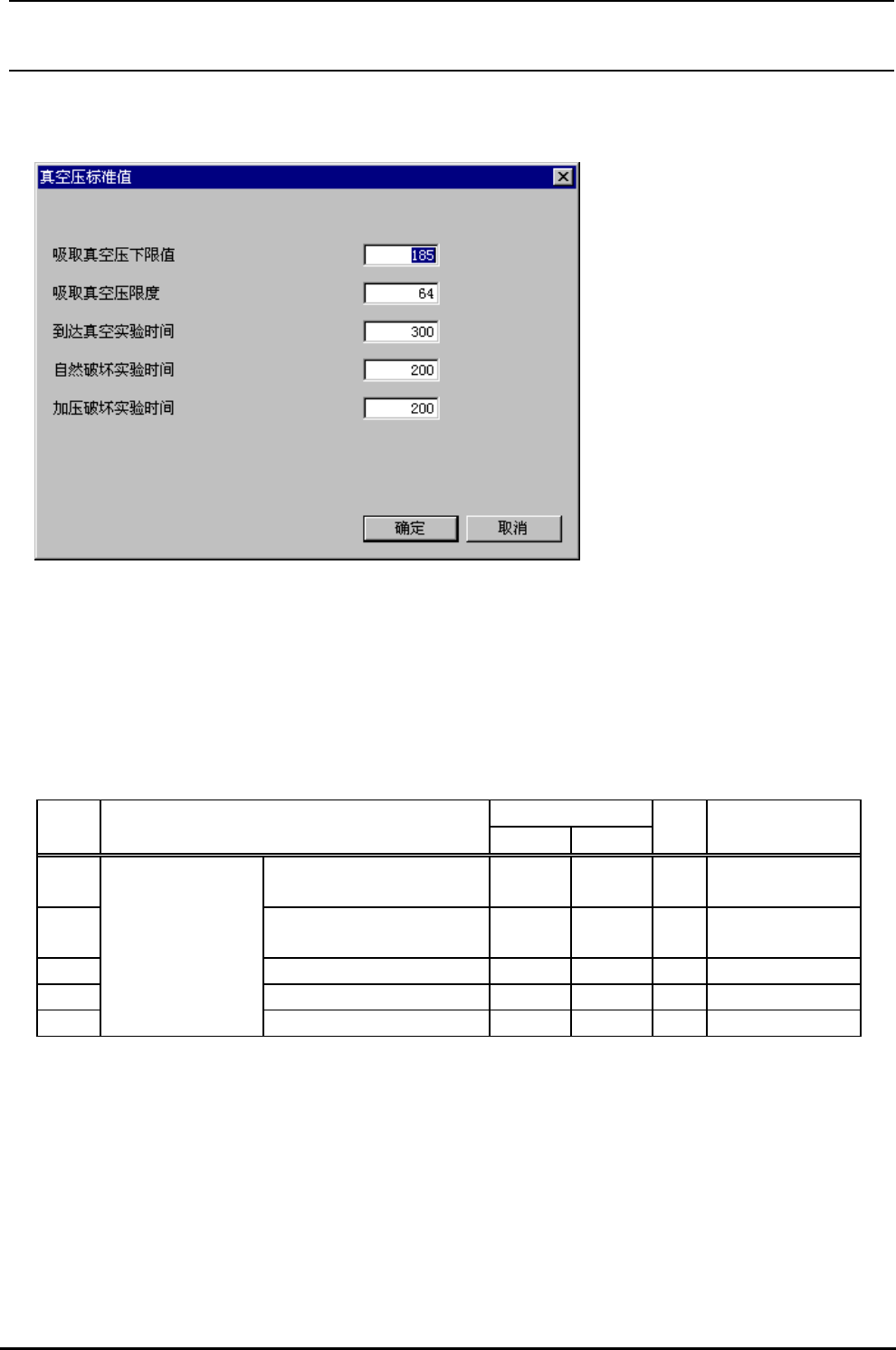

图 4-5-13 真空校准
(1)设定画面的显示
菜单∶ [输入]→[其它]→[真空]→[真空校准]
起动∶ [其它]按键→[真空]标标→[真空校准]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 吸取真空压下限值
0.1
kPa
初期值:
-500mmHg
2 吸取真空压限度
0.1
kPa
初期值:
-50mmHg
3 到达真空试验时间 ms 初期值:300
4 自然破坏实验时间 ms 初期值:200
5
真空校准
加压破坏实验时间 ms 初期值:200
