Rev1.00c
机械控制参数
4-102
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 是否实行
不实行,
实行
2 开始检查的平均取样数 0 255
3 各种元件 0 49 参照(3)各种元件
4 各种元件
对应各种元件的激光识别
角度的异常限度角度(平均
的相对无符号角度)
绝对值
5
是否执行
执行，
不执行
6
激光元件90度角
度偏移检测参数
根据元件 XY 比率判断是否
执行检测
如果在No.5的是
否执行中选择了
「不执行」，则不
能编辑
注) 在是否实行中选择了不实行之后，以后的项目不能编辑。
(3)元件种类
№ 类别 内 容
1 0 C_CHIP1 方芯片
2 1 C_CHIP2 电阻
3 2 C_CHIP3 铝电解电容器
4 3 C_CHIP4 网络电阻
5 4 C_CHIP5 微调电容
6 5 C_SOT SOT
7 6 C_SOJ SOJ
8 7 C_GaAsFET GaAsFET
9 8 C_LED LED元件
10 9 C_CHIP_OTHER 其它芯片元件
11 10 C_SOP SOP
12 11 C_QFP QFP
13 12 C_PLCC,C_QFJ QFJ(PLCC)
14 13 C_TSOP TSOP
15 14 C_TSOP2 TSOP2
16 15 C_BQFP BQFP(缓冲 QFP)
17 16 C_BGA,C_PBGA BGA(PBGA)
18 17 C_CBGA CBGA
19 18 C_HSOP 热封 SOP
20 19 C_FBGA FBGA(CSP)
21 20 C_QFN QFN元件
22 21 C_IC_OTHER 其它 IC 元件
Rev1.00c
机械控制参数
4-103
№ 类别 内 容
23 22 C_CONN 单方向引脚插头
24 23 C_CON2 二方向引脚插头
25 24 C_CONZ Ｚ引脚插头
26 25 C_EXCON 扩展引脚插头
27 26 C_OLC 外形定心元件
28 27 C_PANEL 外形识别元件
29 28 C_CONN_OTHER 其它插头
30 29 C_SKT_J J插口
31 30 C_SKT_G 砷化镓半导体插口
32 31 C_SKT_B 插口ﾄ
33 32 C_SKT_OTHER 其它 IC 插口
34 33 C_HIC HIC(基板元件)
35 34 C_ELEMENT1 元件 1
36 35 C_ELEMENT2 元件 2
37 36 C_ELEMENT3 元件 3
38 37 C_SOPDIMM DIMM插头
39 38 C_TI_BCHIP 日本 TI Micro BGA
40 39 C_TR_UL 三极管(左上缺口)
41 40 C_TR_UR 三极管(右上缺口)
42 41 C_TR_LL 三极管(左下缺口)
43 42 C_TR_LR 三极管(右下缺口)
44
43 ∼
48
预备
45 49 C_OTHER 其它元件
Rev1.00c
机械控制参数
4-104
4-5-21 其他（吸嘴通用信息）

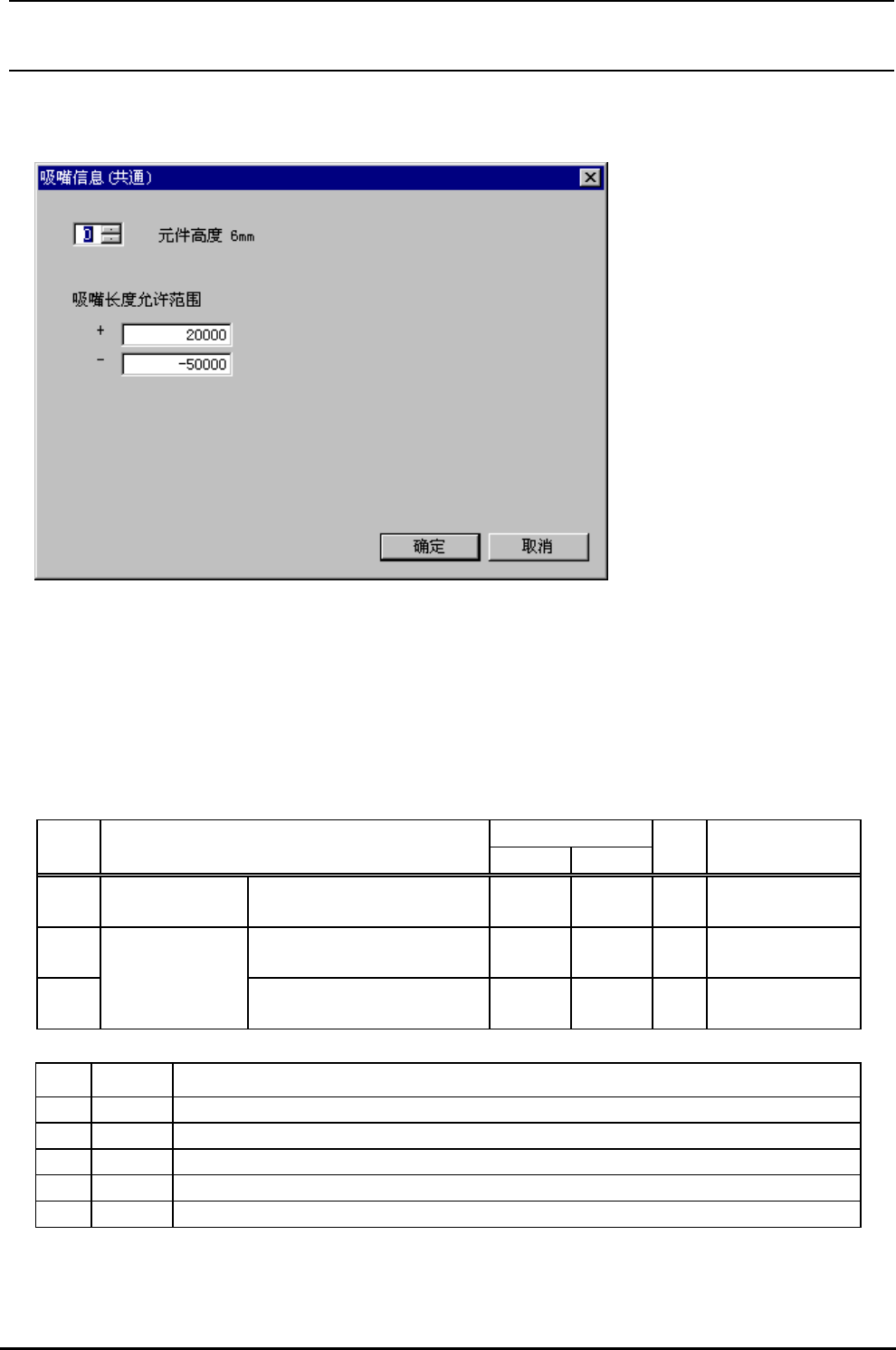

图 4-5-21 吸嘴通用信息
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[吸嘴通用信息]
起动∶ [其它]按键→[其它]标标→[吸嘴通用信息参数]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 元件高度 0 7
参照(3)元件高度
规格
2 吸嘴长度 +允许值
0.1
μm
3
吸嘴通用信息
吸嘴长度 ‒允许值
0.1
μm
(3)元件高度规格
№ 类别 内 容
1 0 元件高度 6mm(SC)
2 1 元件高度 12mm(NC)
3 2 元件高度 20mm(HC)
4 3 元件高度 25mm(EC)
5 4∼7 预备
