Rev1.00c
机械控制参数
4-109
4-5-24 其他（其他）
图 4-5-24 其他
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[其它]
起动∶ [其它]按键→[其它]标标→[其它]按键
Rev1.00c
机械控制参数
4-110
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 芯片站立判断高度计算系数 0 7
0: w>=0.45
1:
0.25<=w<0.45
2: w<0.25
3∼7: 预备
2 自动校正吸取位置的选择时间 每次 初期值:20
3 送料器间距有错误的判断值 % 初期值:70
4
吸取上升时θ轴可以旋转的高度
(基板上面/吸附高度/托盘上面的
偏差)
0.1
μm
初期值:30000
(3mm)
5
元件吸取后(从最大元件高度到元
件下面位置的偏差)
0.1
μm
初期值:30000
(3mm)
6
Ｚ 轴上升时的
XY 轴动作开始
可能高度
元件贴片后(最大元件高度到吸嘴
前端位置的偏差)
0.1
μm
初期值:30000
(3mm)
7 芯片站立高度偏差
0.1
μm
8 校准块标记直径
0.1
μm
初期值:20000
(2mm)
9 标准 VCS Ｘ
10 标准 VCS Ｙ
11 选项 VCS(高分辨率摄像机) Ｘ
12
分割识别时的
视野间距
选项 VCS(高分辨率摄像机) Ｙ
13 小型元件的长边
0.1
μm
初期值:150000
Rev1.00c
机械控制参数
4-111
4-5-25 其他（温度校正）

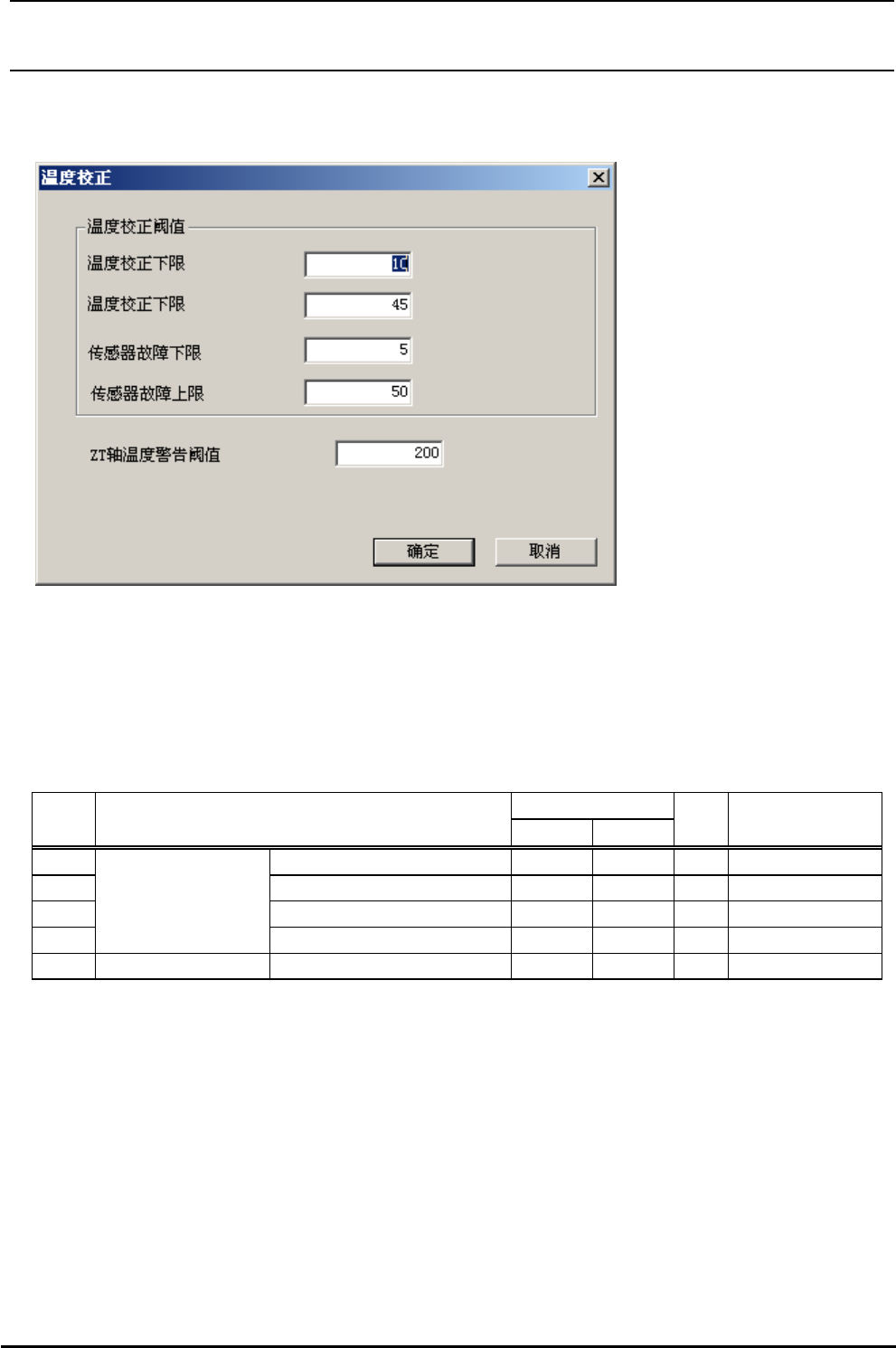

图4-5-25 温度校正
(1)设定画面的显示方法
菜单∶ [输入]→[其他]→[其他]→[温度校正阈值]
起动∶ [其他]按键→[其他]标标→[温度校正]按键
(2)设置项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
温度校正下限
℃
初期值：10
2
温度校正上限
℃
初期值：45
3
传感器故障下限
℃
初期值：5
4
温度校正阈值
传感器故障上限
℃
初期值：50
5
ZT 轴温度警告用阈值
℃
初期值：200
