R e v 1 . 00c 机械控制参数 3-2 3-1-2 Ｚ轴 PTP 以外的动作起动画面 选择了 [LNC60][Ｚ][PTP 以外 ] 或 [IC Head][Ｚ][PTP 以外 ] 之后，就会显示出如图 3-1-2 所示的表格。 画面为 [LNC60] 时的情形， [IC Head] 也一样。 图 3-1-2 Ｚ 轴 PTP 以外的动作起动画面 把 动作类别 设定到想编辑的目录中，选择了 [ 速度比 ] 按键或 [ 增…
Rev1.00
机器控制参数
3-
1
3 起动功能
在机械控制参数的编辑功能中，可以使用起动功能选择输入菜单的各设定项目。
3-1 贴装头
选择了起动画面的[Head]按键之后，就可以显示出如图 3-1-1∼图 3-1-7 所示的表格。
注） KE-2070 时，[IC Head]表格为非显示，因此不能选择。
3-1-1 Ｚ轴 PTP 动作的起动画面
选择了[LNC60][Ｚ][PTP]或[IC Head][Ｚ][PTP]之后，就会显示出如图 3-1-1 所示的表格。
画面为[LNC60]的情形，[IC Head]也一样。

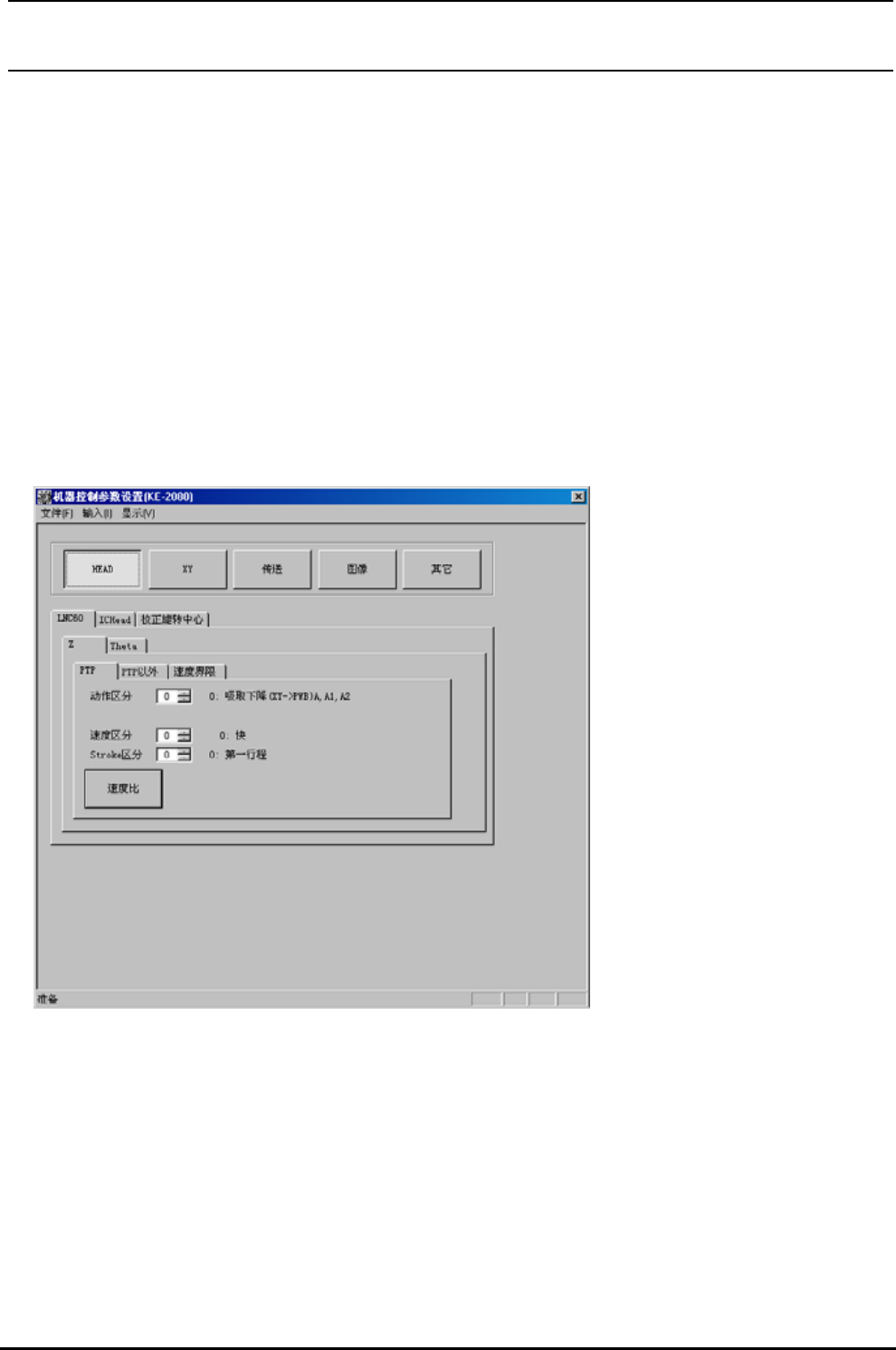

图 3-1-1 Ｚ轴PTP 动作的起动画面
把动作类别、速度类别、行程类别设定到想编辑的目录中，选择[速度比]按键或[增益数据]按键
之后，就会显示出设定了类别的选择画面。
目录也可以在各设定画面进行变更。
类别的详细内容请参阅 4-1-1。
Rev1.00c
机械控制参数
3-2
3-1-2 Ｚ轴 PTP 以外的动作起动画面
选择了[LNC60][Ｚ][PTP 以外]或[IC Head][Ｚ][PTP 以外]之后，就会显示出如图 3-1-2 所示的表格。
画面为[LNC60]时的情形，[IC Head]也一样。

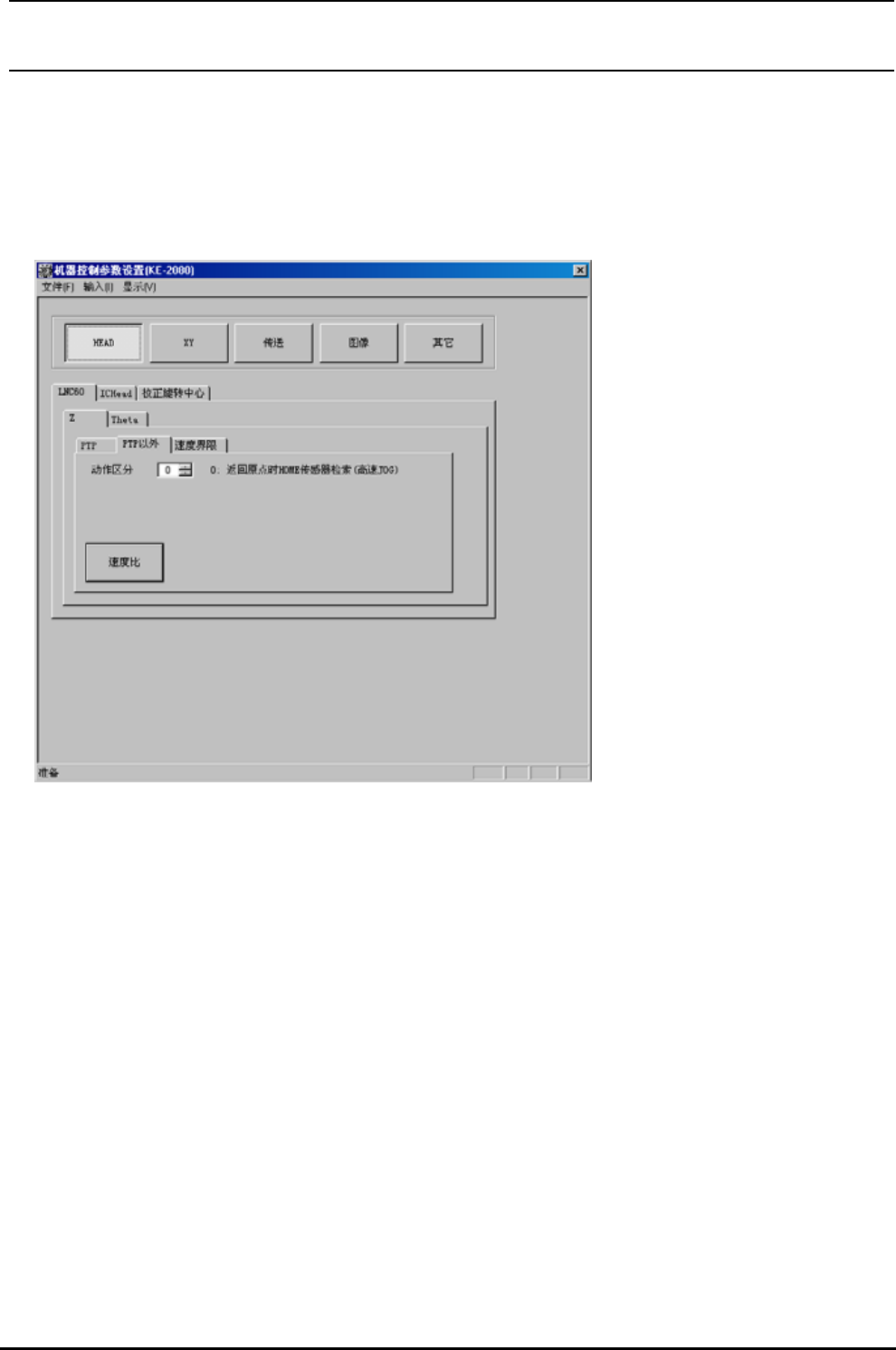

图 3-1-2 Ｚ轴PTP 以外的动作起动画面
把动作类别设定到想编辑的目录中，选择了[速度比]按键或[增益数据]按键之后，设定的分类选择画
面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅 4-1-2。
Rev1.00c
机械控制参数
3-3
3-1-3 θ轴 PTP 动作的起动画面
选择了[LNC60][T][PTP]或[IC Head][T][PTP]之后，就会显示出如图
图
3-1-3所示的表格。
画面为[LNC60]时的情形，[IC Head]也一样。
图 3-1-3 θ轴PTP 动作的起动画面
把动作类别、速度类别设定到想编辑的目录中，选择了[速度比]按键或[增益数据]按键之后，设定的
分类选择画面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅 4-1-4。
