R e v 1 . 00c 机械控制参数 3-6 3-1-6 校正旋转中心的起动画面 选择了 [ 校正旋转中心 ] 之后，就会显示出如图 3-1-6 所示的表格。 图 3-1-6 校正旋转中心的起动画面 选择了 [ 校正旋转中心 ] 按键之后，就会显示出校正旋转中心设定画面。
Rev1.00c
机械控制参数
3-5
3-1-5 速度限制的起动画面
选择了[LNC60][Ｚ][速度界限]或[LNC60][Ｔ][速度界限]或[IC Head][Ｚ][速度界限]或[IC Head][Ｔ][速度界
限]之后，就会会显示出如图 3-1-5 所示的表格。
画面为[LNC60][Ｚ]时的情形，其他也一样。

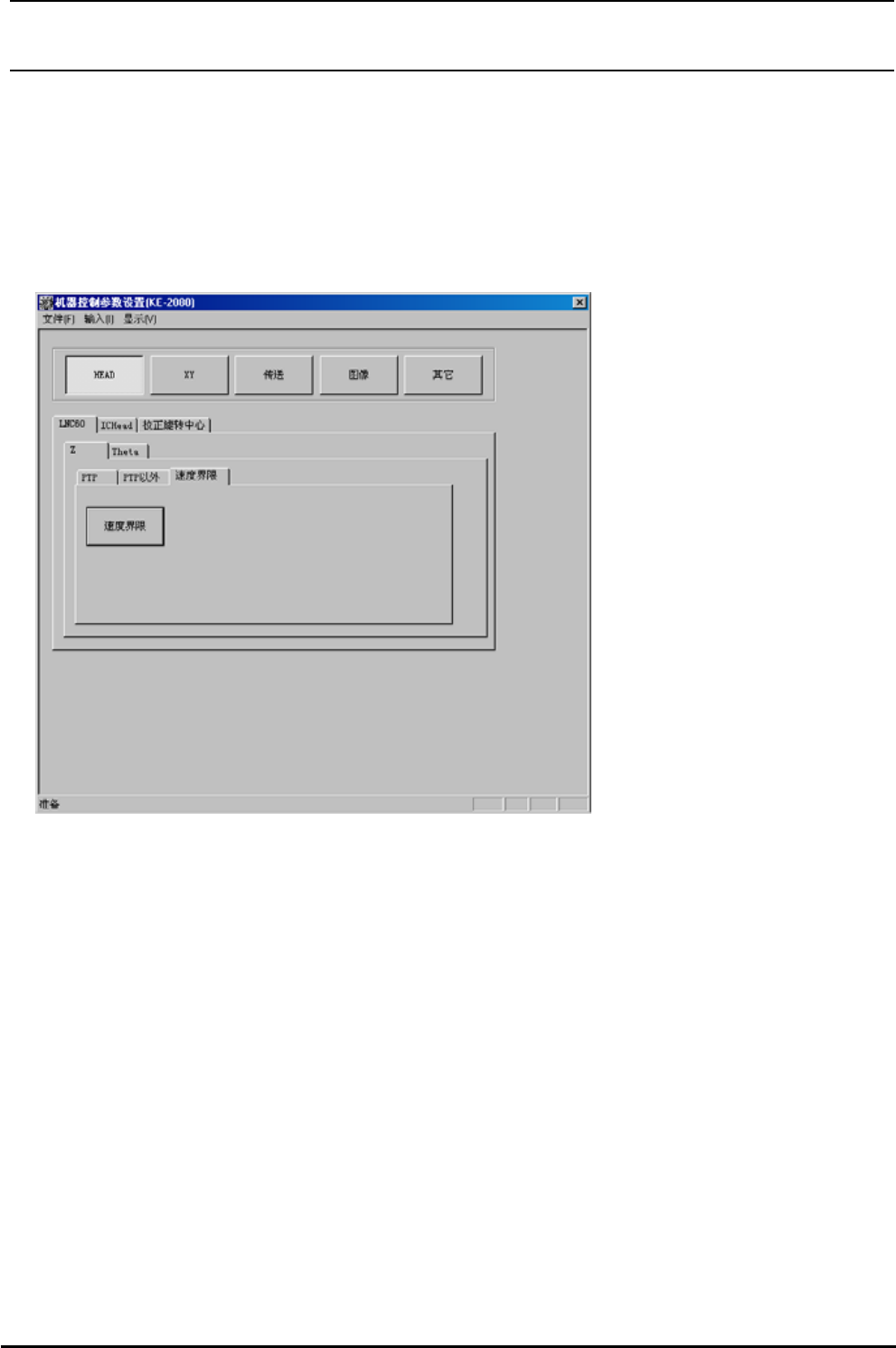

图 3-1-5 速度限制的起动画面
选择了[速度界限]按键之后，速度限制设定画面被显示出来。
Rev1.00c
机械控制参数
3-6
3-1-6 校正旋转中心的起动画面
选择了[校正旋转中心]之后，就会显示出如图 3-1-6 所示的表格。
图 3-1-6 校正旋转中心的起动画面
选择了[校正旋转中心]按键之后，就会显示出校正旋转中心设定画面。
Rev1.00c
机械控制参数
3-7
3-2 XY
选择了起动画面的[XY]按键之后，就会显示出如图 3-2-1∼图 3-2-5 所示的表格。
3-2-1 PTP 动作的起动画面
选择了[Ｘ][PTP]或[Ｙ][PTP]之后，就会显示出如图 3-2-1 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。
图 3-2-1 PTP 动作的起动画面
把速度类别、行程类别设定到想编辑的目录中，选择了[主要数据]按键或[增益数据]按键之后，设
定的分类选择画面就被显示出来。
目录在各画面也可以变更。
类别的详细内容请参阅 4-2-1。
