Rev1.00c
机械控制参数
4-38
4-3 传送
4-3-1 支撑台
图4-3-1 支撑台
(1)设定画面的显示方法
菜单∶ [输入]→[传送]→[支撑台]
起动∶ [传送]按键→[支撑台]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 区分 0 16 参照(3)区分
2 控制变换 Stroke mm
3 控制方式
1: 加速度固定(速度・时间可
变),
2: 时间固定(速度・加速度可
变),
3: 台形驱动(时间可变／速度・
加速度固定)
4 移动时间 ms
控制方式选择２的时间固定时
设定
Rev1.00c
机械控制参数
4-39
输入范围
№ 项目
最小值 最大值
单
位
备考
5 速度(pps) pps
6 加速度(pps2) pps
2
7 减速度(pps2) pps
2
8
支撑台
(速度表)
反动冲击率(%) %
控制方式选择３的台形驱动时，
此速度表为上限值
9 分解能 脉冲
0.00
1μ
m
10 陶瓷基板尺寸 mm
基板尺寸不到该值时，请使用
钳夹时陶瓷用的基板推入量。
注 1) 在区分上选择了 0∼11 之后，在变换行程上可以设定最多 5 级的控制参数。变换行程的１
为 5，２为 50，３为 0 时，第 1 级为Ｓ≦5，第 2 级为 5＜Ｓ≦50，第 3 级为 50＜Ｓ。
注 2) 在区分上选择了 12∼16 之后，仅可以编辑脉冲和画面１列的速度(pps)、加速度(pps2)、
减速度(pps2)、反动冲击率(%)。
(3)类别
№ 类别 内 容
1 0 上升(高速)销基准时
2 1 上升(高速)外形基准时
3 2 下降(高速)销基准时
4 3 下降(高速)外形基准时
5 4 上升(中速)销基准时
6 5 上升(中速)外形基准时
7 6 下降(中速)销基准时
8 7 下降(中速)外形基准时
9 8 上升(低速)销基准时
10 9 上升(低速)外形基准时
11 10 下降(低速)销基准时
12 11 下降(低速)外形基准时
13 12 返回原点时 HOME 检索(高速 JOG)
14 13 返回原点时检索零相(低速 JOG)
15 14 演示(STEP 动作)
16 15∼16 预备
Rev1.00c
机械控制参数
4-40
4-3-2 AWC 马达

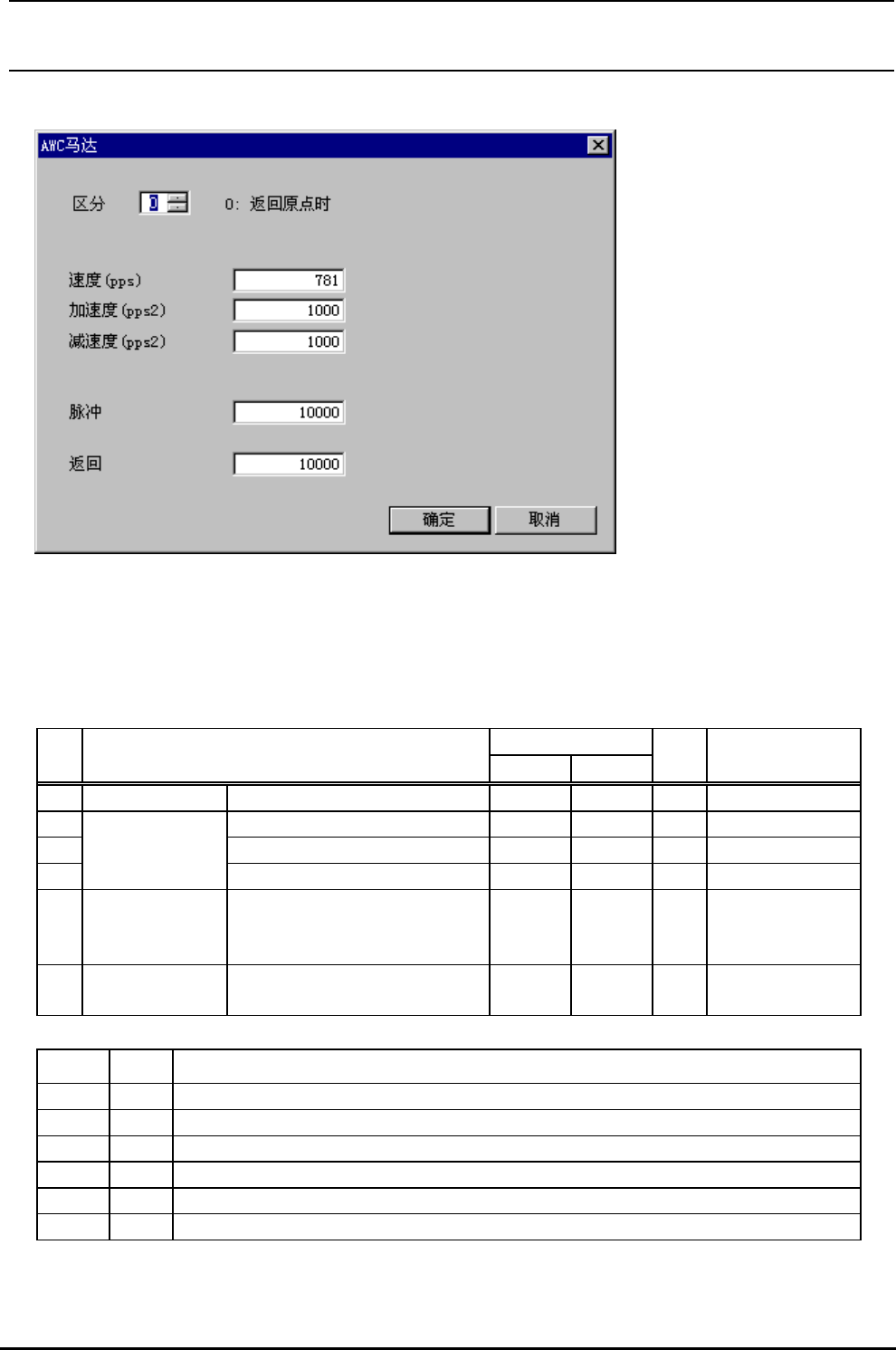

图 4-3-2 AWC 马达
(1)设定画面的显示方法
菜单∶ [输入]→[传送]→[AWC 马达]
起动∶ [传送]按键→[AWC 马达]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 区分 0 9 参照(3)区分
2 速度(pps) pps
3 加速度(pps2) pps
2
4
AWC 马达
(驱动方式)
减速度(pps2) pps
2
5 分解能 脉冲
0.00
1μ
m
初期值:10000
(10μm)
6 返回量(定位精度用)
0.1
μm
初期值:10000
(1mm)
(3)类别
№ 类别 内 容
1 0 返回原点时
2 1 JOG 动作时
3 2 高速 PTP
4 3 中速 PTP
5 4 低速 PTP
6 5∼9 预备
