4-4 图像
4-4-1 OCC 照明图案

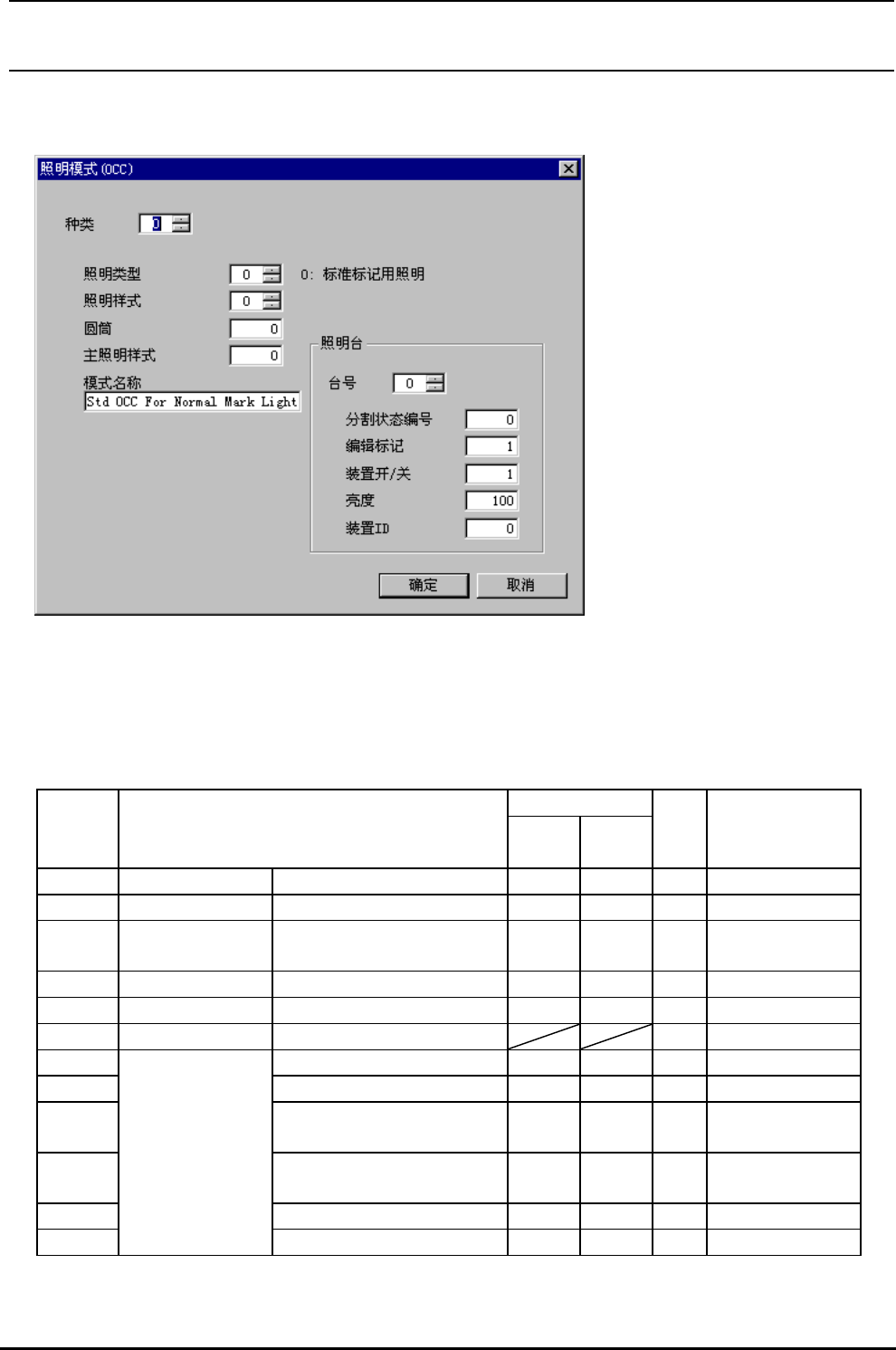

图4-4-1 OCC 照明图案
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[照明样式]→[OCC 照明样式]
起动∶ [图像]按键→[照明样式]标标→[OCC 照明样式]按键
(2)设定项目
输入范围
№ 项目
最小
值
最大
值
单
位
备考
1 样式 0 63 参照(3)样式
2 照明类型 0 255 参照(4)照明类型
3 照明样式 0 255
(参照(5)照明样
式)
4 有无圆筒
5 主照明样式
6 模式名称
7 表№ 0 15
8 分割状态编号
9 可以编辑曲线
0:不能编辑,
1:可以编辑
10 设备开关装置
0:OFF,
1:ON
11 辉度调整钮
12
照明表
设备 ID 号码 参照(6)设备 ID
Rev1.00c
机械控制参数
4-47
(3)图案
№ 类别 内 容
1 0 标准标记用照明
2 1 有护罩标记照明
3 2∼63 预备
(4)照明类型
№ 类别 内 容
1 0 标准标记用照明
2 1 有护罩标记照明
3 255 插座
(5)照明形式
№ 类别 内 容
1 255 插座
(6)设备 ID
№ 类别 内 容
1 0 垂直照明
2 1 角度照明
Rev1.00c
机械控制参数
4-48
4-4-2 VCS 照明图案

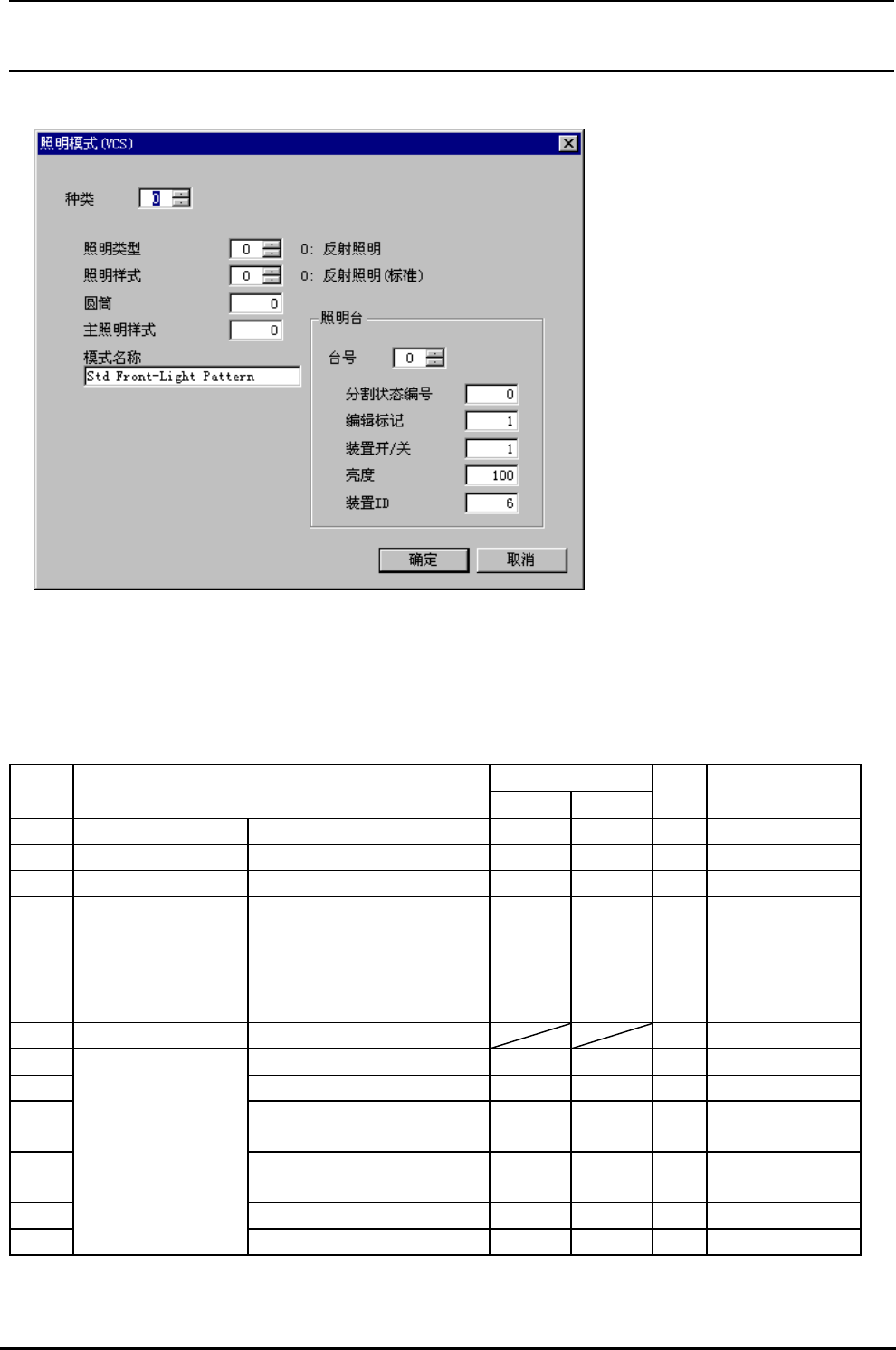

图4-4-2 VCS 照明图案
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[照明模式]→[VCS 照明模式]
起动∶ [图像]按键→[照明模式]标标→[VCS 照明模式]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 样式 0 63 参照(3)模式
2 照明类型 0 255 参照(4)照明类型
3 照明样式 0 255 参照(5)照明样式
4 有无圆筒
GX-5 没有升降
圆筒，仅 0 或
255(插座)
5 主照明样式
分割控制参照主
照明样式
6 模式名称
7 表№ 0 15
8 分割状态编号
9 可以编辑曲线
0:不可编辑,
1:可以编辑
10 设备开关装置
0:OFF,
1:ON
11 辉度调整钮
12
照明表
设备 ID 号码 参照(6)设备 ID
