R e v 1 . 00c 机械控制参数 4-54 4-4-4 分割识别间距 图 4-4-4 分割识别间距 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 图像 ]→[ 分割识别 ]→[ 间距 ] 起动∶ [ 图像 ] 按键 →[ 分割识别 ] 标 标 →[ 间距 ] 按键 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 模式 0 63 参照 (3) 模式 2 Ｘ 间距 0.1 μm 3 Ｙ 间距 0.1 …
Rev1.00c
机械控制参数
4-53
№ 类别 内 容
11 255 插座
Rev1.00c
机械控制参数
4-54
4-4-4 分割识别间距
图 4-4-4 分割识别间距
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[分割识别]→[间距]
起动∶ [图像]按键→[分割识别]标标→[间距]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 模式 0 63 参照(3)模式
2 Ｘ间距
0.1
μm
3 Ｙ间距
0.1
μm
4
分割识别间距
Ｚ间距
0.1
μm
(3)图案
№ 类别 内 容
1 0 54.0mm 视野(标准)
2 1 37.5mm 视野(选购品 1)
3 2 27.0mm 视野(选购品 2)
4 3 18.0mm 视野(选购品 3)
5 4 27.0mm 视野(选购品/高分辨率)
6 5∼63 预备
Rev1.00c
机械控制参数
4-55

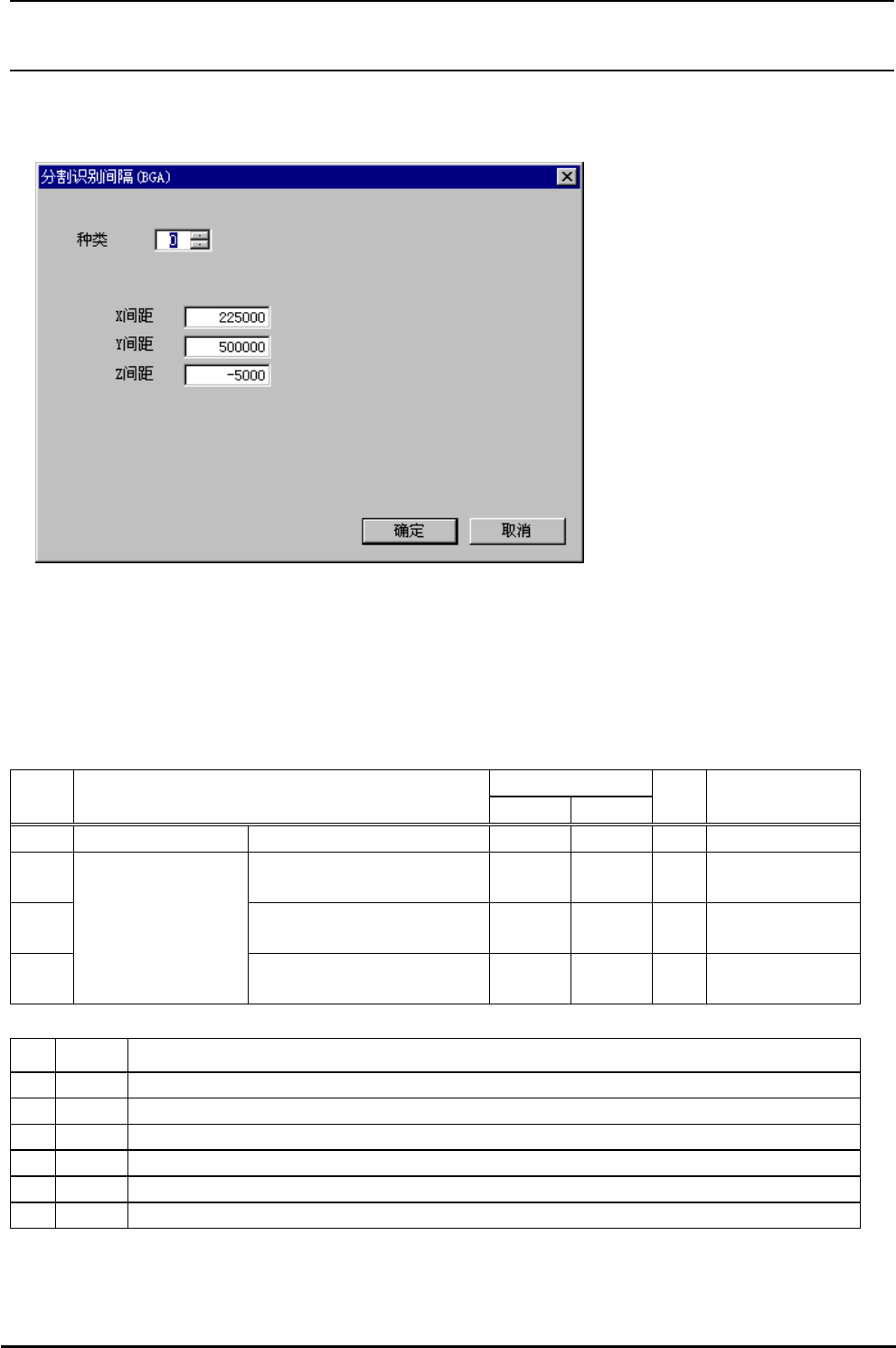

4-4-5 分割识别间距（BGA）
图 4-4-5 分割识别间距（BGA）
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[分割识别]→[间距（BGA）]
起动∶ [图像]按键→[分割识别]标标→[间距（BGA）]按键
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 模式 0 63 参照(3)模式
2 Ｘ间距
0.1
μm
3 Ｙ间距
0.1
μm
4
分割识别间距
(BGA)
Ｚ间距
0.1
μm
(3)图案
№ 类别 内 容
1 0 54.0mm 视野(标准)
2 1 37.5mm 视野(选购品 1)
3 2 27.0mm 视野(选购品 2)
4 3 18.0mm 视野(选购品 3)
5 4 27.0mm 视野(选购品/高分辨率)
6 5∼63 预备
