WPW an SIP LACE 80 F3/F4 / WPC on SIPLA CE 80 F3/F4 Nachrüst anleitung/Ret rofitting I nstruct ions Ausgabe 09/96 / 09/96 Edit ion Seite/Page 8 von/of 12 Bild 1 Legende zu Bild 1 ① BE-Tis ch ② Leitblech W PW ③ Andockleis…
Nachrüstanleitung/Retrofitting Instructions WPW an SIPLACE 80F3/F4 / WPC on SIPLACE 80F3/F4
Ausgabe 09/96 / 09/96 Edition
Seite/Page 7 von/of 12
'XUFK]XIKUHQGH$UEHLWHQ
9RUDUEHLWHQ
•
Schalten Sie den Automaten am Hauptschalter aus und ziehen Sie den Netzstecker.
•
Rüsten Sie den rechten Bauelementetisch ab.
•
Lösen Sie den rechten Bauelementetisch, und entfernen Sie diesen.
•
Entfernen Sie die Gurtabfallrutsche (Leitblech WPW) durch Lösen der beiden Schrauben.
•
Entfernen Sie den alten Leergurtleitkanal durch lösen der beiden Schrauben.
(LQEDX:3:
•
Heben Sie nun den neuen BE-Tisch in den Bestückautomaten und befestigen Sie diesen mit den beiden
Schrauben.
:DUQXQJ
Führen Sie diese Tätigkeit nur mit der Hilfe einer zweiten Person durch, da durch das hohe Gewicht des
Bauelementetisches HUKHEOLFKH9HUOHW]X QJVJHIDKU besteht.
•
Montieren Sie nun die neue Abfallrutsche (Leitblech WPW).
•
Befestigen Sie die Andockleiste am Bauelementetisch.
•
Fahren Sie den WPW mit dem Hubwagen in die Maschine und achten Sie beim Absenken darauf daß
die beiden Zentrierstifte des WPW in die Bohrungen der Andockleiste gleiten.
*HIDKU
Der WPW muß richtig auf dem Bauelementetisch sitzen und durch die Andockleiste fixiert werden. Bei
falscher Montage besteht &UDVK*HIDKU mit dem Portal.
• Richten Sie nun den WPW nach der Libelle (Wasserwaage) aus.
Verbinden Sie den elektrischen Steckverbinder des WPW mit dem linken Stecker am Bestückautomat.
WPW an SIPLACE 80 F3/F4 / WPC on SIPLACE 80 F3/F4 Nachrüstanleitung/Retrofitting Instructions
Ausgabe 09/96 / 09/96 Edition
Seite/Page 8 von/of 12
Bild 1
Legende zu Bild 1
① BE-Tisch
② Leitblech WPW
③ Andockleiste
④ Zentrierstifte
⑤ Libelle (Wasserwaage)
⑥ Leergurtleitkanal
Nachrüstanleitung/Retrofitting Instructions WPW an SIPLACE 80F3/F4 / WPC on SIPLACE 80F3/F4
Ausgabe 09/96 / 09/96 Edition
Seite/Page 9 von/of 12
(OHNWULN
1RWDXVNUHLV
+LQZHLV
Beim Verdrahten des Notauskreises ist auf das Auslieferungsdatum bzw. Erzeugnisstand vom Klemmfeld
Y904 zu achten.
2.3.1.1 Auslieferungsdatum bis Dez. 1994
•

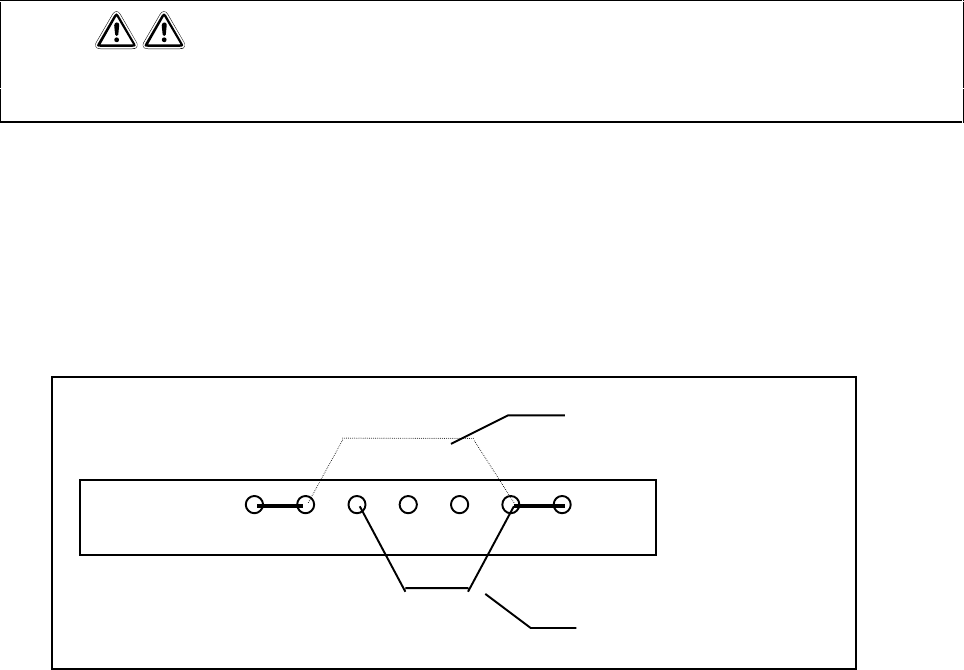

(QWIHUQHQ Sie im linken Klemmfeld Y904 an der Klemmleiste X211 die %UFNH von Klemme 6 und legen
Sie die Brücke auf Klemme 7 (siehe Skizze).
Klemmfeld Y904
X211
X5 X6 X7 X8 X9 X10 X10
2.3.1.2 Auslieferdatum ab Jan. 1995
•
(QWIHUQHQ Sie im linken Klemmfeld Y904 an der Klemmleiste X211 die %UFNH zwischen Klemme 5. und
Klemme 6.
2.3.1.3 Auslieferdatum ab Jan. 1995 mit Erzeugnisstand Klemmfeld Y904 ES 07
• Kontrollieren Sie ob im linken Klemmfeld Y904 an der Klemmleiste X211 zwischen Klemme 5 und
Klemme 6 eine %UFNHYRUKDQGHQ ist.
• Überprüfen Sie anschließend Klemme 6 und Klemme 7. Es darf NHLQH%UFNH vorhanden sein.
Verdrahtung ohne WPW
Verdrahtung mit WPW
