Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2 Ausgabe 02/2007 20 1.7.5 Mont age des Pipettenwe chslers und BE-Abwurfbehäl ters am S tellplatz 2 : Befestigen Sie d en "Halter für Abwurfbehälter " ( …
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
19

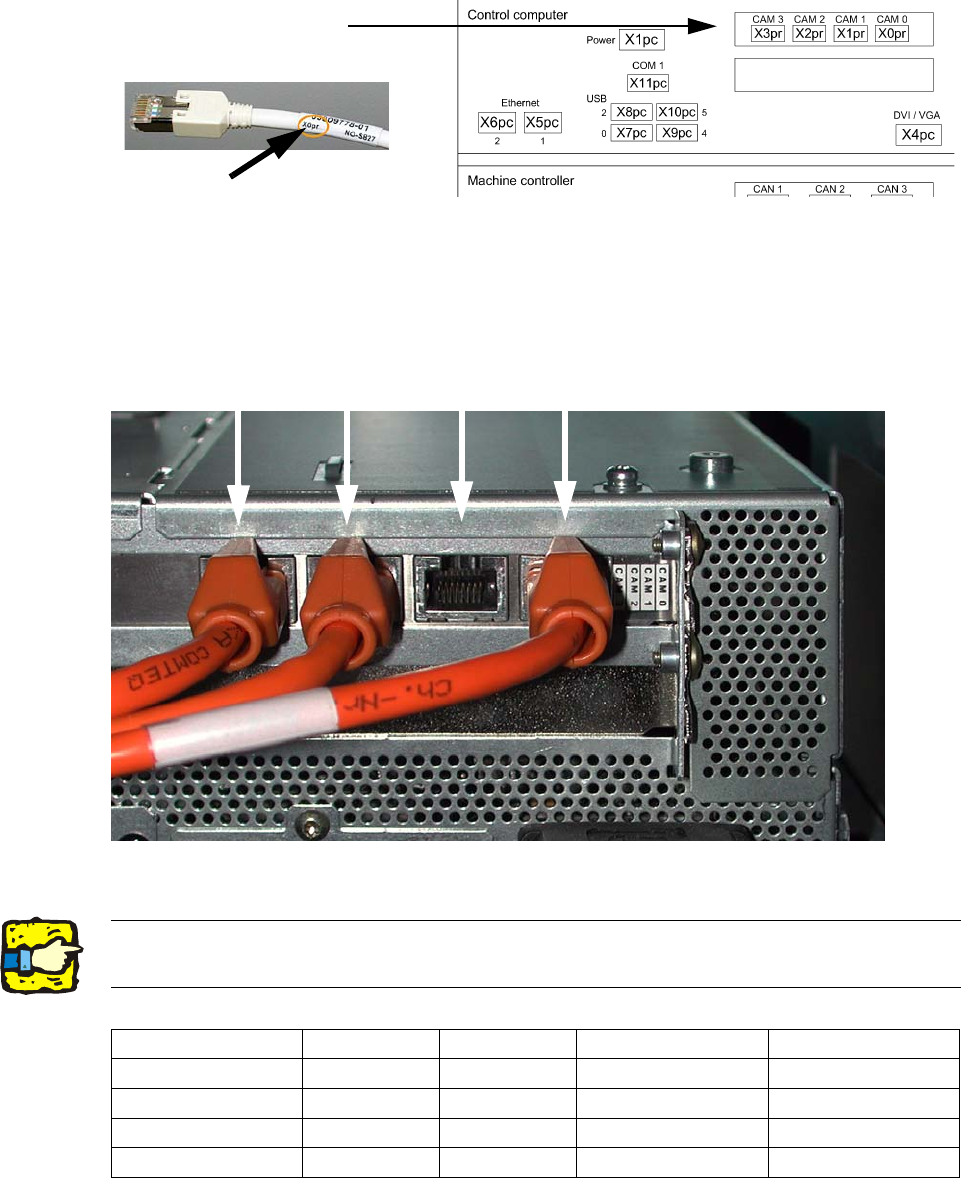

1.7.4 Anschlüsse Hotlink-Karte (Computer Unit)
Beschriftung Hotlink-Kabel
Hotlink-Karte für
Kameras im BB 1
FC Kamera
X3pr
IC Kamera
X2pr
LP/BE Kameras
Portal 2, X1pr
LP/BE Kameras
Portal 1, X0pr
1
Abb. 1.7.5 Beim P&P Modul X0pr / X2pr
1
1Hotlink-Kabel die nicht benutzt werden, dürfen nicht angesteckt werden!!!
Hotlink-Kabel nicht verwechseln mit Twisted-Pair-Kabeln !!! 1
X3pr X2pr X1pr X0pr
D1
FC-Kamera IC-Kamera --- LP-/BE-Kamera, P 1
D1 S (C&P-Kopf)
--- --- --- LP-/BE-Kamera, P 1
D1 S (P&P-Modul)
FC-Kamera IC-Kamera --- X
D2
--- --- LP-/BE-Kamera, P 2 LP-/BE-Kamera, P 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
20
1.7.5 Montage des Pipettenwechslers und BE-Abwurfbehälters am Stellplatz 2
: Befestigen Sie den "Halter für Abwurfbehälter" (03046974-) mit zwei "DIN912 M6x12" Schrau-
ben (03045087-).
: Befestigen Sie den "Pipettenwechsler f. P+P-Kopf" (03041840-) mit zwei "DIN912 M6x12"
(03045087-).
1

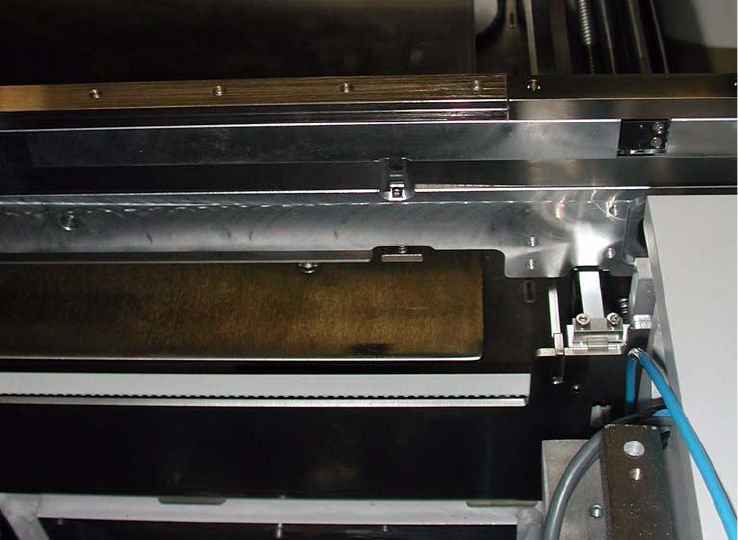

Abb. 1.7.6 Montageposition von Pipettenwechsler und BE-Abwurf (P&P-Kopf, Stellplatz 1)
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
21
1

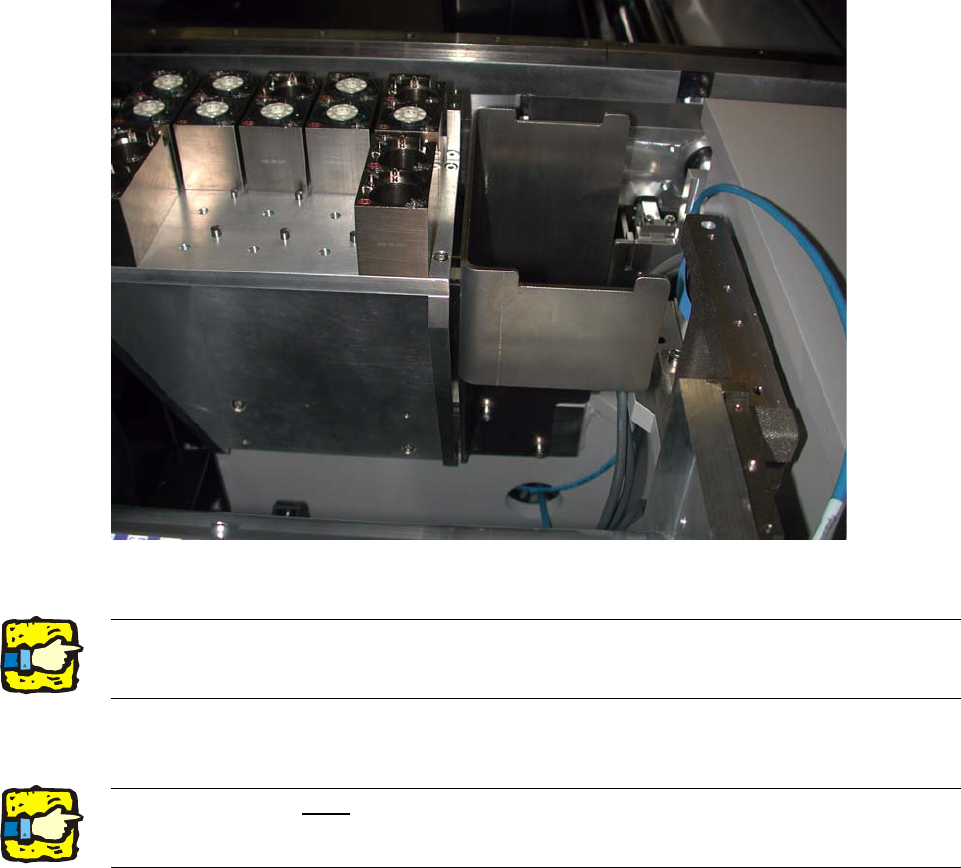

Abb. 1.7.7 Montierter Pipettenwechsler und montierter BE-Abwurfbehälter-Halter
: Vergleichen Sie die Positionen dieser Magazine mit denen, die im SIPLACE Pro konfiguriert
wurden und setzen Sie diese ggf. um. Die Magazine müssen festgeschraubt werden.
1
: Setzen Sie den "Abwurfbehälter f. P+P Kopf" (03046974-) ein.
1
1
Der Pipettenwechsler ist standardmäßig mit 3 Stück "Magazin kpl. / 2 Pipetten P+P / S-F-D"
(03048676-) und einem "Magazin kpl. / 1 Pipette P+P / S-F-D" (03048639-) vorgerüstet. 1
1
1
Diese Magazine sind nicht kompatibel mit denen der X-Serie und sind an höhergesetzten Posi-
tionsmarken und anders gebohrten Befestigungslöchern erkennbar. 1
