Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2 Ausgabe 02/2007 12 1.6 V orbereitende Maßnahmen : Legen Sie für die besteh ende MA-Konfiguration eine Datensicherung de r Maschinendaten an (Hosts.txt, MaData.zi…

Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2

Ausgabe 02/2007

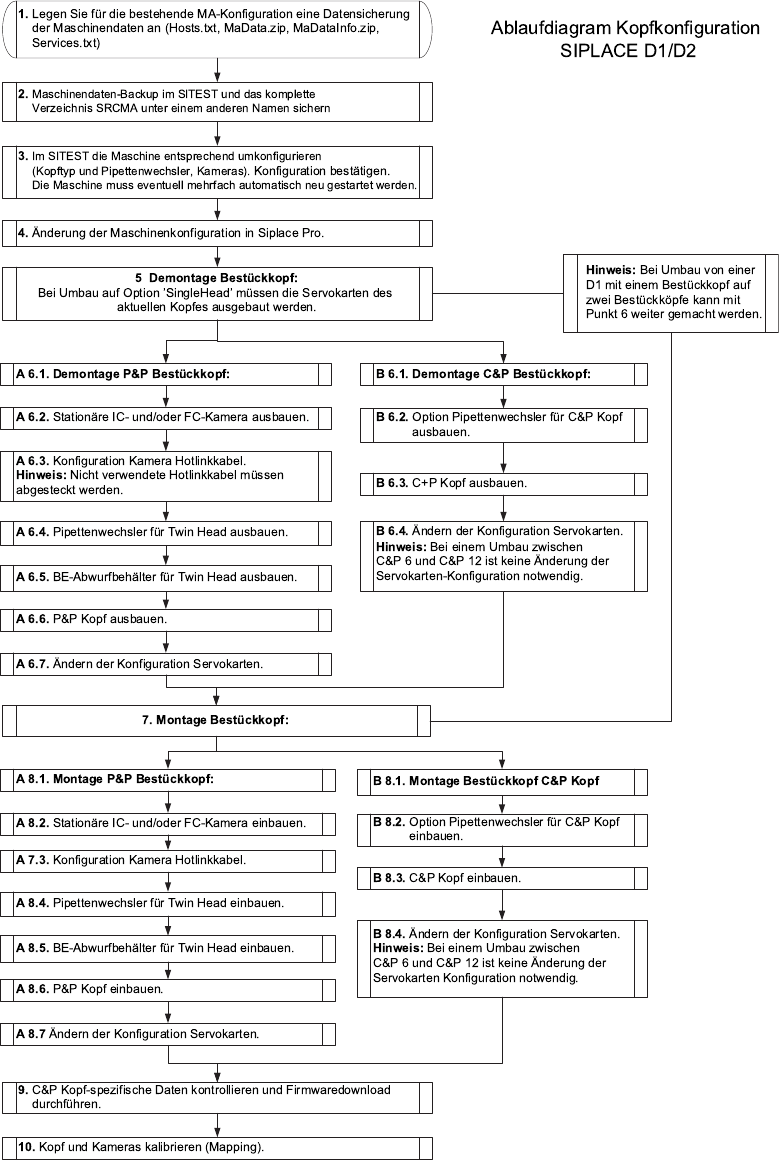

1.5 Ablauf Bestückkopf-Tausch

Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2

Ausgabe 02/2007

1.6 Vorbereitende Maßnahmen

: Legen Sie für die bestehende MA-Konfiguration eine Datensicherung der Maschinendaten an

(Hosts.txt, MaData.zip, MaDataInfo.zip, Services.txt)

: Führen Sie das Maschinendaten-Backup im SITEST durch.

Sichern Sie das komplette Verzeichnis SRCMA unter einem anderen Namen.

: Fahren Sie ggf. den BE-Tisch heraus bzw.

fahren Sie den WPC4 heraus und entfernen Sie den Gurtcontainer.

: Demontieren Sie die Gurtabfallrutsche:

Drehen Sie beide Schrauben ca. 8 mm heraus und schieben Sie die Gurtabfallrutsche nach

hinten raus.

1.7 Einbau eines Pick&Place Bestückkopfes

Damit wird eine D1 Single head Maschine (mit C&P-kopf) zu einer D1 umgebaut. 1

1.7.1 Konfiguration des P&P Kopfes mit dem Maschinenkonfigurator

: Starten Sie SITEST und wählen Sie "Einstellungen—Maschinenkonfiguration".

: Stellen Sie im Maschinenkonfigurator den neuen Bestückkopf, die Kameras (Standard-

Kamera Typ 36 / Optional FC-Kamera Typ 25 / IC-Kamera Typ 33) und die Pipettenwechsler

ein.

Speichern Sie die Eingaben!

: Fahren Sie den Rechner herunter.

: Schalten Sie den Bestückautomaten am Hauptschalter aus.

1Detaillierte Anweisungen zur Konfiguration des Bestückkopfs finden Sie in der Online-Hilfe des

SITEST unter Einstellungen / Einstellungen für den Bestückkopf. 1

Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2

Ausgabe 02/2007

1.7.2 Konfiguration des P&P Kopfes mit SIPLACE PRO

: Gehen Sie in 'Rüstung'—'Stellplatz'—'Registerkarte Kopf' ('Setup editor' —'Location'—'head

tab') und tragen Sie den P&P Bestückkopf ein.

: Optimieren Sie die Rüstung in SIPLACE Pro neu.

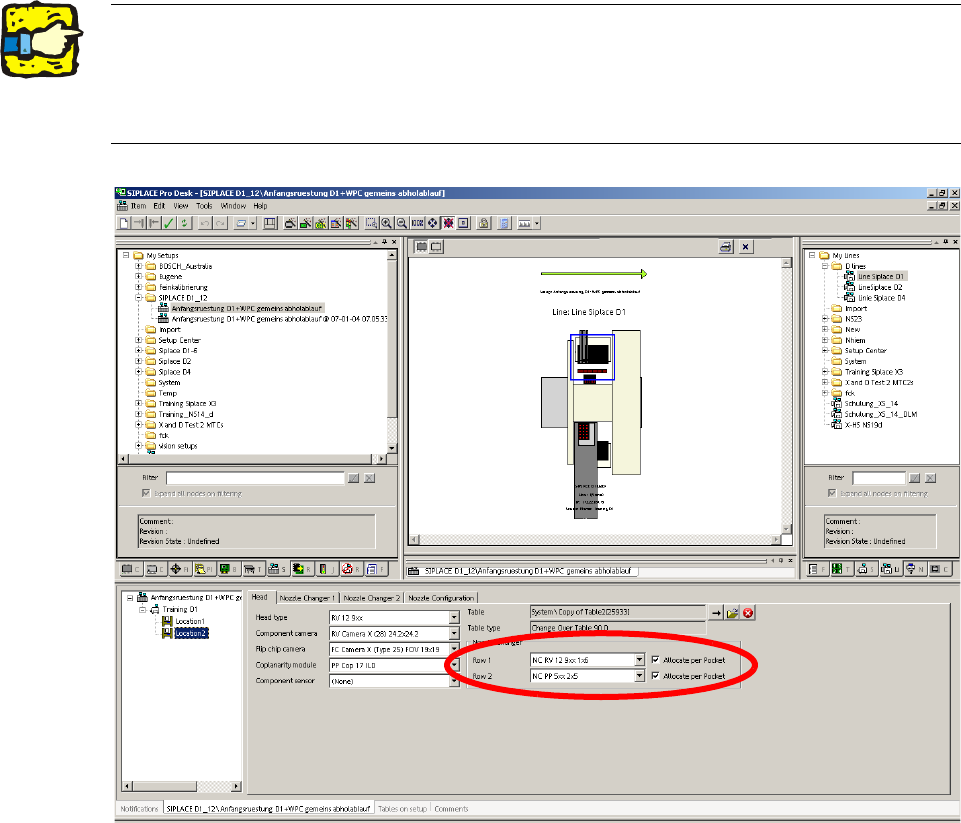

1Der Pipettenwechsler für den P&P-Kopf muss als Reihe 2 (Row 2) auf Stellplatz 2 (Location 2)

konfiguriert werden. 1

Bei einer D1S (mit C&P-Bestückkopf) muss beim Stellplatz ohne Bestückkopf jeweils "None" für

Kopftyp (Headtype) und Pipettenwechsler (NozzleChanger) eingetragen werden. 1
