Sollte dies nicht möglich sein, müssen Sie die Kamera noch einmal abmontieren und di e Gewin - destifte p assend versetzen. Es darf kein Gewindestif t hinter der Kamera verborgen sein, da sie dadurch mögli cherweise schi…
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
15
: Drehen Sie die "Zwischenplatte für Marke" (03039370-), so dass sich die Aussparung links
oben befindet (siehe Abb. 1.7.2).
: Setzen Sie die "Zwischenplatte für Marke" deckungsgleich zu den Bohrungen im Maschinen-
ständer auf die Gewindestifte.
1

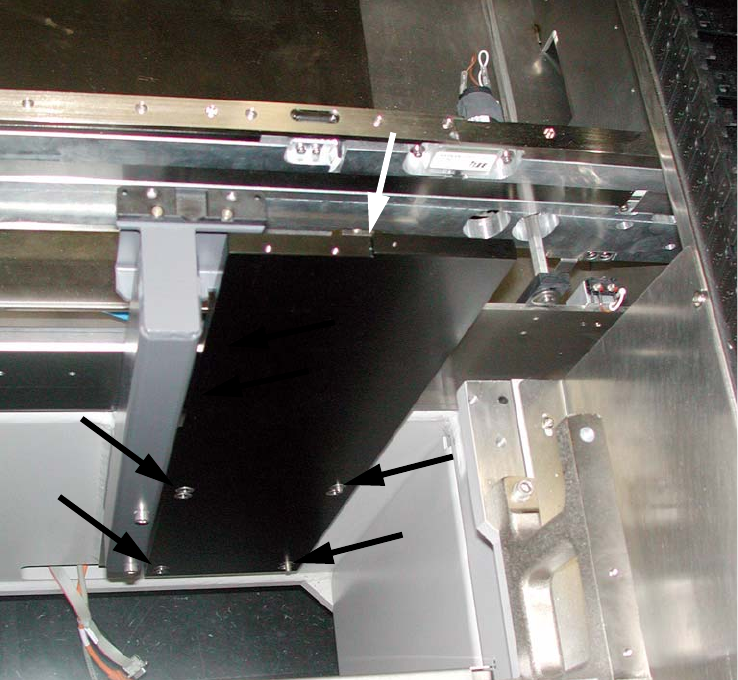

Abb. 1.7.2 Kamera-Markenplatte ("Zwischenplatte für Marke")
Sollte dies nicht möglich sein, müssen Sie die Kamera noch einmal abmontieren und die Gewin-
destifte passend versetzen. Es darf kein Gewindestift hinter der Kamera verborgen sein, da sie
dadurch mögli
cherweise schief montiert werden kann. 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
16
: Setzen Sie die Kamera-Basis ebenfalls auf die Gewindestifte und befestigen Sie beides mit 2
Inbusschrauben DIN912 M6x35 - 8.8 (00845062-).
1

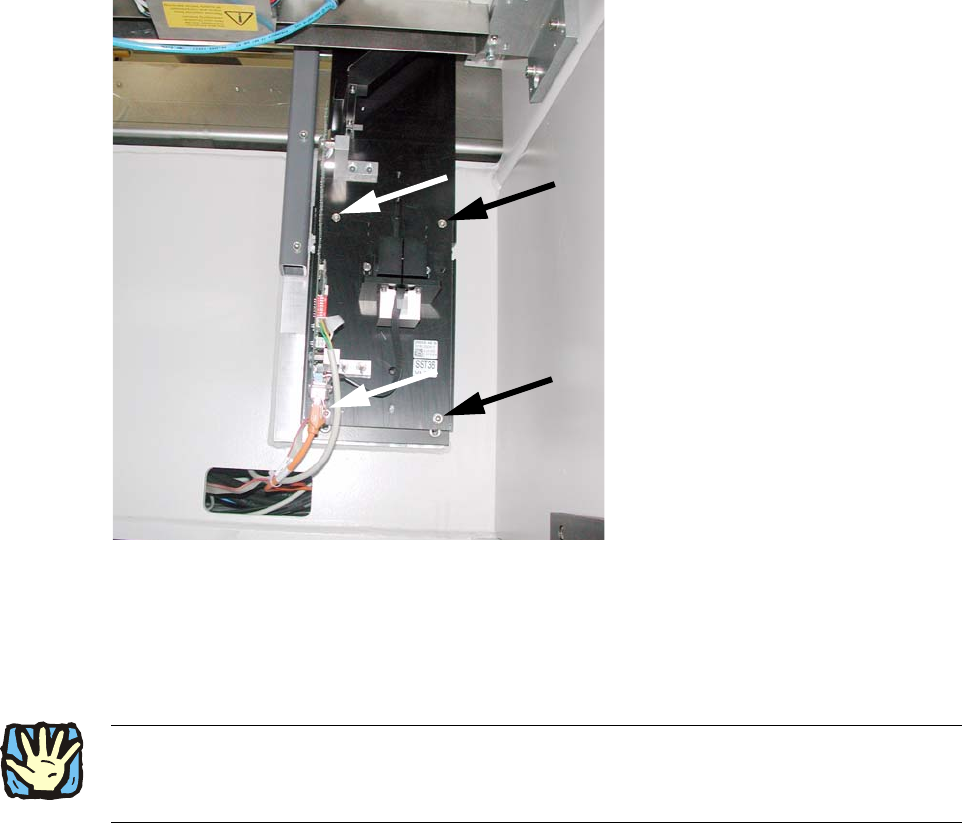

Abb. 1.7.3 Kamera-Basis aufsetzen und 4x festschrauben
1
: Ersetzen Sie nun die beiden Gewindestifte durch Schrauben.
1
1
: Ziehen Sie die drei Anschlusskabel für die IC-Kamera aus dem Maschinengestell
(siehe Abb. 1.7.3).
1
1
1
1
1
1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
17
: Stecken Sie die Kabel an die Kamera:
– CAN-Bus-Kabel X10au (03050162-)
– Hotlink-Kabel (Kamera-Bus) X3au (03042343-)
– Stromversorgung X4au (03040347-)
DIP-Schalter
Stromversorgung
X4au (03040347-)
CAN-Bus-Kabel
X10au (03050162-)
Hotlink-Kabel
(Kamerabus)
X3au (03042343-)
1

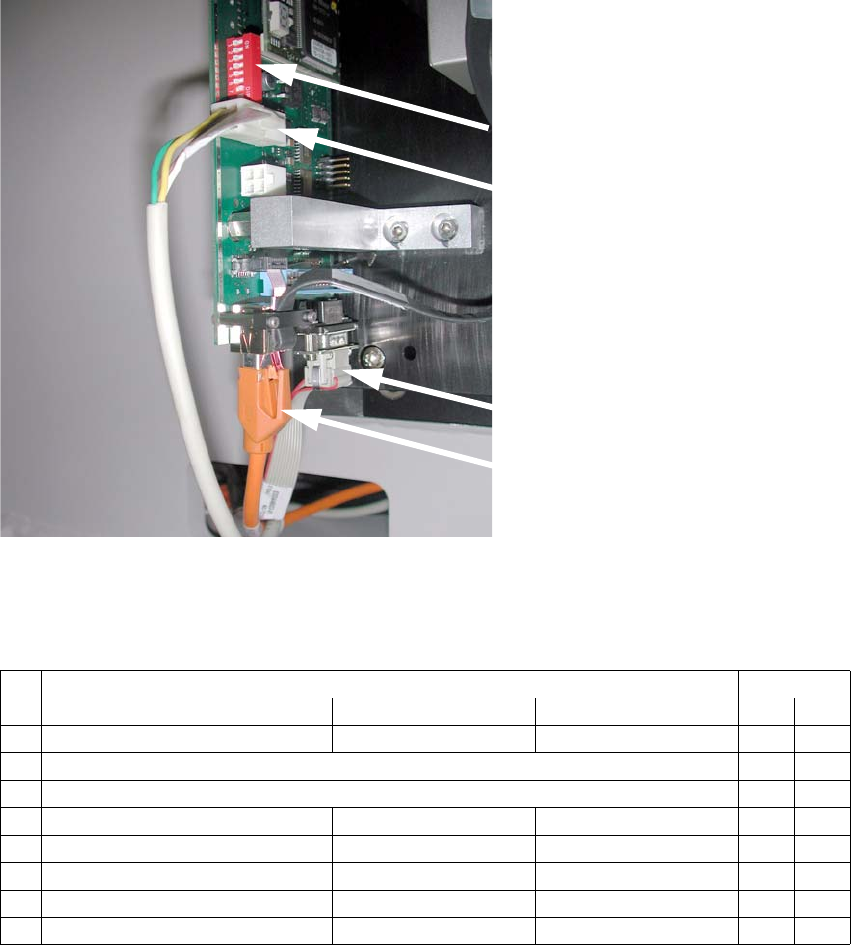

Abb. 1.7.4 3 Kabel an IC-Kamera anschließen
DIP Schalter Konfiguration:
1
DIP Schalter Portal
Nr. Funktion ON OFF 1
1 Bootstrap —
2 Reset Off
3 Portal ID 0 Off
4 Portal ID 1 — Off
5 Code 1 Off
6 CAN-Abschlusswiderstand Mit Ohne Off
7 CAN-Speed = 1 Mbit/s = 500 kbit/s On
8 Kamera Typ IC-Kamera FC-Kamera On
