Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
20
1.7.5 Montage des Pipettenwechslers und BE-Abwurfbehälters am Stellplatz 2
: Befestigen Sie den "Halter für Abwurfbehälter" (03046974-) mit zwei "DIN912 M6x12" Schrau-
ben (03045087-).
: Befestigen Sie den "Pipettenwechsler f. P+P-Kopf" (03041840-) mit zwei "DIN912 M6x12"
(03045087-).
1
Abb. 1.7.6 Montageposition von Pipettenwechsler und BE-Abwurf (P&P-Kopf, Stellplatz 1)
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
21
1
Abb. 1.7.7 Montierter Pipettenwechsler und montierter BE-Abwurfbehälter-Halter
: Vergleichen Sie die Positionen dieser Magazine mit denen, die im SIPLACE Pro konfiguriert
wurden und setzen Sie diese ggf. um. Die Magazine müssen festgeschraubt werden.
1
: Setzen Sie den "Abwurfbehälter f. P+P Kopf" (03046974-) ein.
1
1
Der Pipettenwechsler ist standardmäßig mit 3 Stück "Magazin kpl. / 2 Pipetten P+P / S-F-D"
(03048676-) und einem "Magazin kpl. / 1 Pipette P+P / S-F-D" (03048639-) vorgerüstet. 1
1
1
Diese Magazine sind nicht kompatibel mit denen der X-Serie und sind an höhergesetzten Posi-
tionsmarken und anders gebohrten Befestigungslöchern erkennbar. 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
22
1.7.6 Montage P&P Kopf
– Befestigungsschrauben: 4 Stk. DIN912 M4x16 - 8.8 (03052012-)
Verwenden Sie nur das Standard-Werkzeug!
Verwenden Sie den einstellbaren Drehmomentschraubendreher
mit Gelenkeinsatz für Bestückk-
öpfe! 1
: Entfernen Sie die beiden Schrauben des Schalldämpfers (damit Sie mit dem langen Inbus-
schlüssel-Einsatz an die Schraube kommen) (siehe Abb. 1.7.8).
1
: Befestigen Sie den P&P Kopf mit 4 Schrauben DIN912 M4x16 - 8.8 (03052012-). Ziehen Sie
sie mit 270 Ncm kreuzweise fest.
1

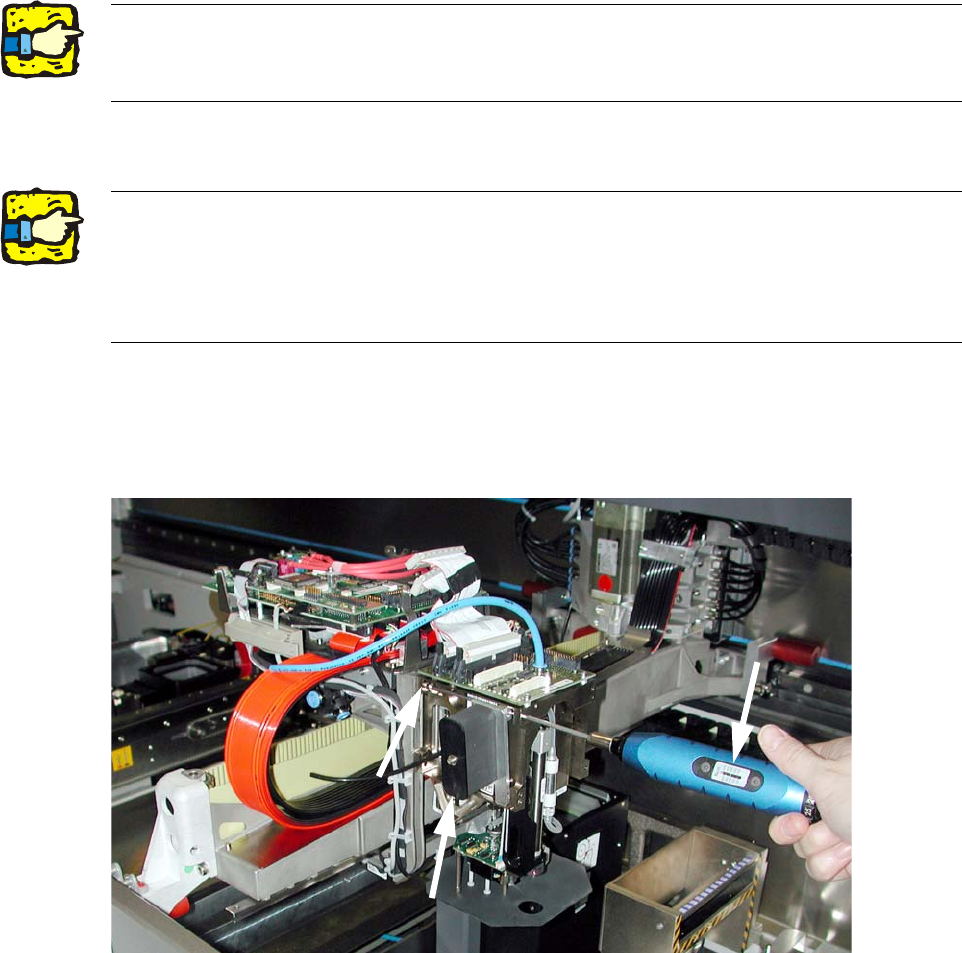

Abb. 1.7.8 Fixieren des Kopfes mit dem Drehmomentschraubendreher
1
: Schrauben Sie den Schalldämpfer wieder fest (2 Stk. M4x14).
1
1
1
1
Achten Sie auf die richtigen Schraubenlängen! 1
Verwechseln Sie die Schrauben vom Bestückkopf nicht mit denen vom Schalldämpfer!
Mit anderen Schraubenlängen kann das Gewinde in der Kopfplatte zerstört werden. 1
Anzugsdrehmoment der Befestigungsschrauben: 270 Ncm. 1
