X30
X31
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
23
: Stellen Sie die beiden elektrischen Verbindungen her.
1

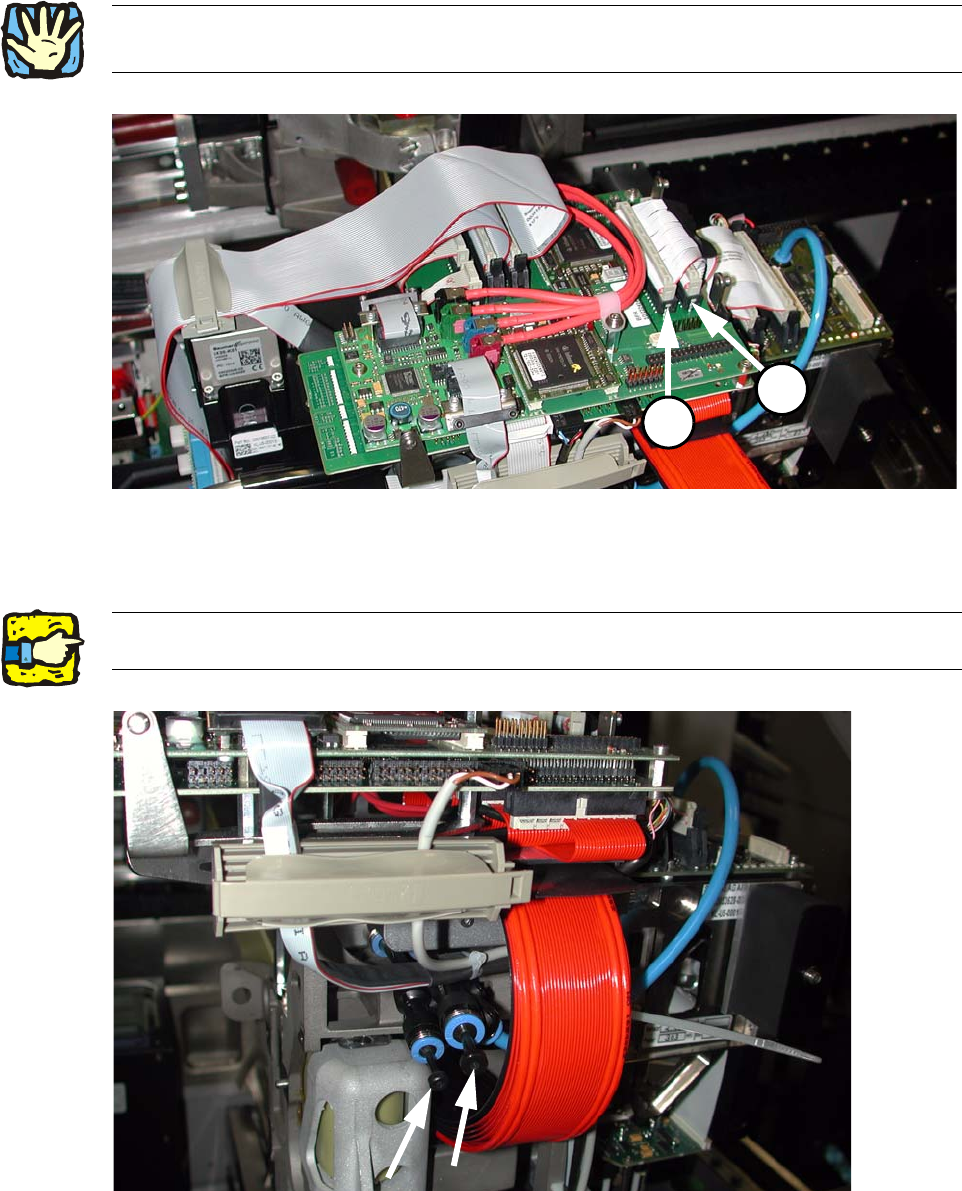

Abb. 1.7.9 2 Flachbandkabel vom P&P Modul anschließen
: Stecken Sie die 2 Schläuche an die T-Stücke.
1
Abb. 1.7.10 Bei Single Head: T-Stücke mit Blindstopfen
1Die Kabelverlegung muss gemäß Serviceanleitung D1/D2, FS 03, Abschnitt Kabelverlegung
gemacht werden! 1
1Wenn nur ein Kopf montiert wird, müssen die T-Stücke mit Blindstopfen verschlossen werden. 1
Blindstopfen und anderes dürfen die Flachbandkabel auf keinen Fall berühren können - auch
nicht in der Endstellung. 1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
24
1
1

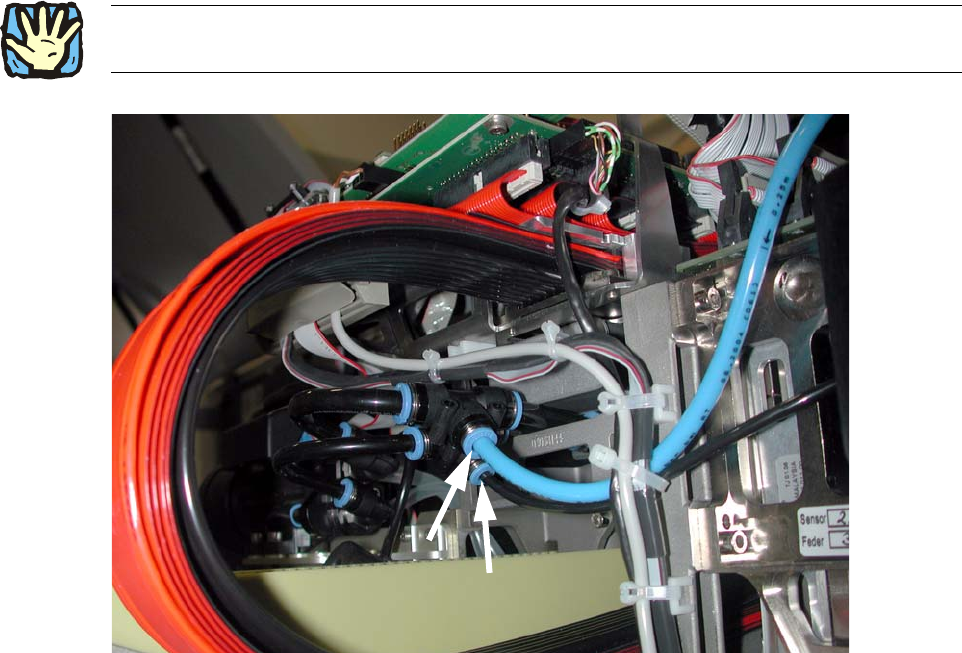

Abb. 1.7.11 2 Pneumatikschläuche anchließen
1
: Kürzen Sie die beiden Schläuche zum Kopf ggf. soweit, dass die Stopfen auch in der äußerste-
n Portalposition keinen Berührungskontakt haben. Die Schläuche dürfen aber nicht knicken!
1
1
1
1
1
1
1
1
1
1
1
Montageanleitung Head Reconfiguration Kits SIPLACE D1 / D2
Ausgabe 02/2007
25
: Fixieren Sie den PUN8 und den PUN6 wie dargestellt.
1

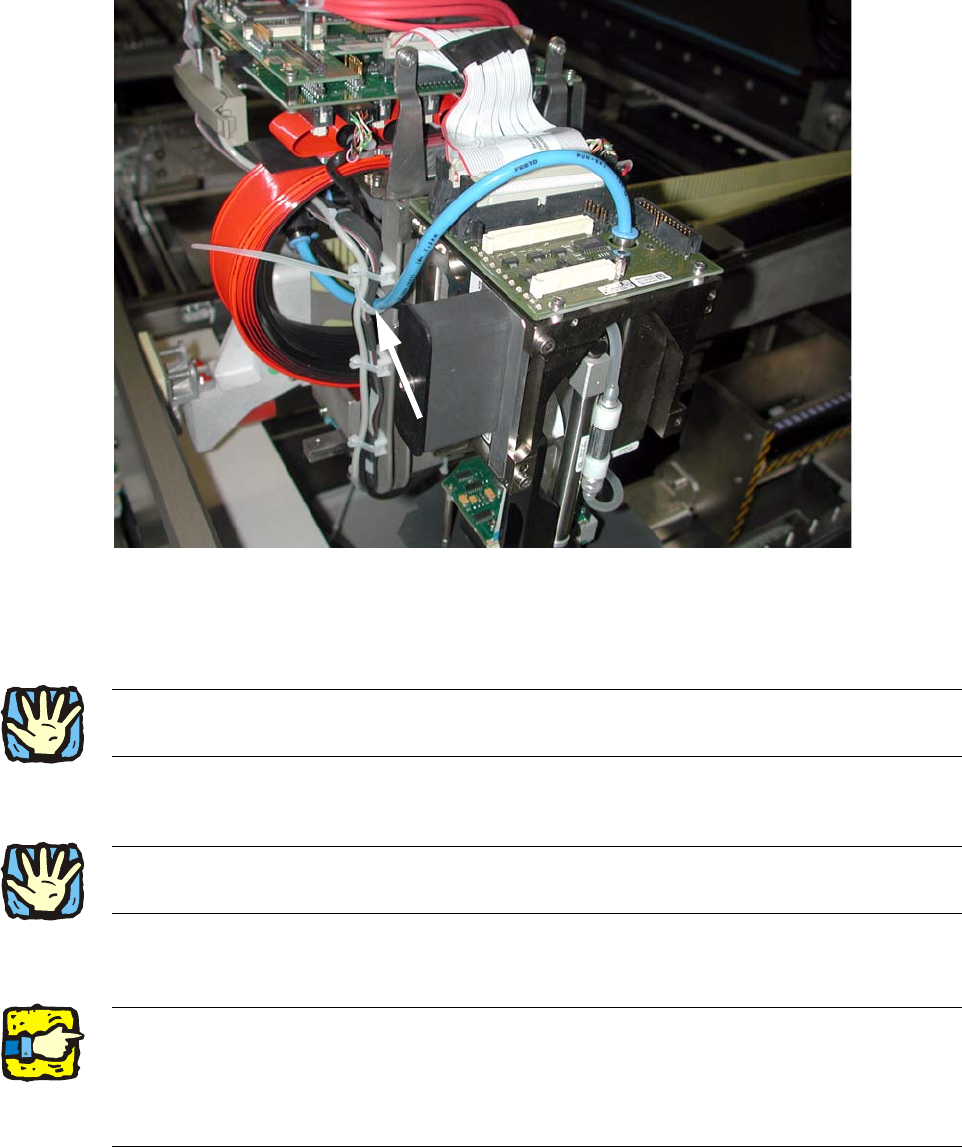

Abb. 1.7.12 Schläuche fixieren
1.7.7 Tausch der Servokarten
Tragen Sie während der gesamten Arbeit am Bestückkopf und an den Servos das EGB-Arm-
band! 1
: Öffnen Sie die Tür des Servoeinschubs
mit dem Maschinenschlüssel.
1.7.8 Firmware-Download
In diesem Kapitel ist das Menü der HF-Serie dargestellt. Dieses ist prinzipiell mit der D-Serie
vergleichbar. 1
Die mechanischen Arbeiten müssse
n vor dem Firmware-Download durchgeführt werden, da
sonst ein Vermessen des Pipettenwechslers nicht möglich ist. 1
1
1
1Stecken Sie die Achs- und Servokarten entsprechend Ihrer Maschinenkonfiguration.
Beachten Sie dazu im Anhang die Übersicht in Kapitel 1.9.1. 1
